Дополнительный трубопроводы (STD) — HITACHI ZX52U-3

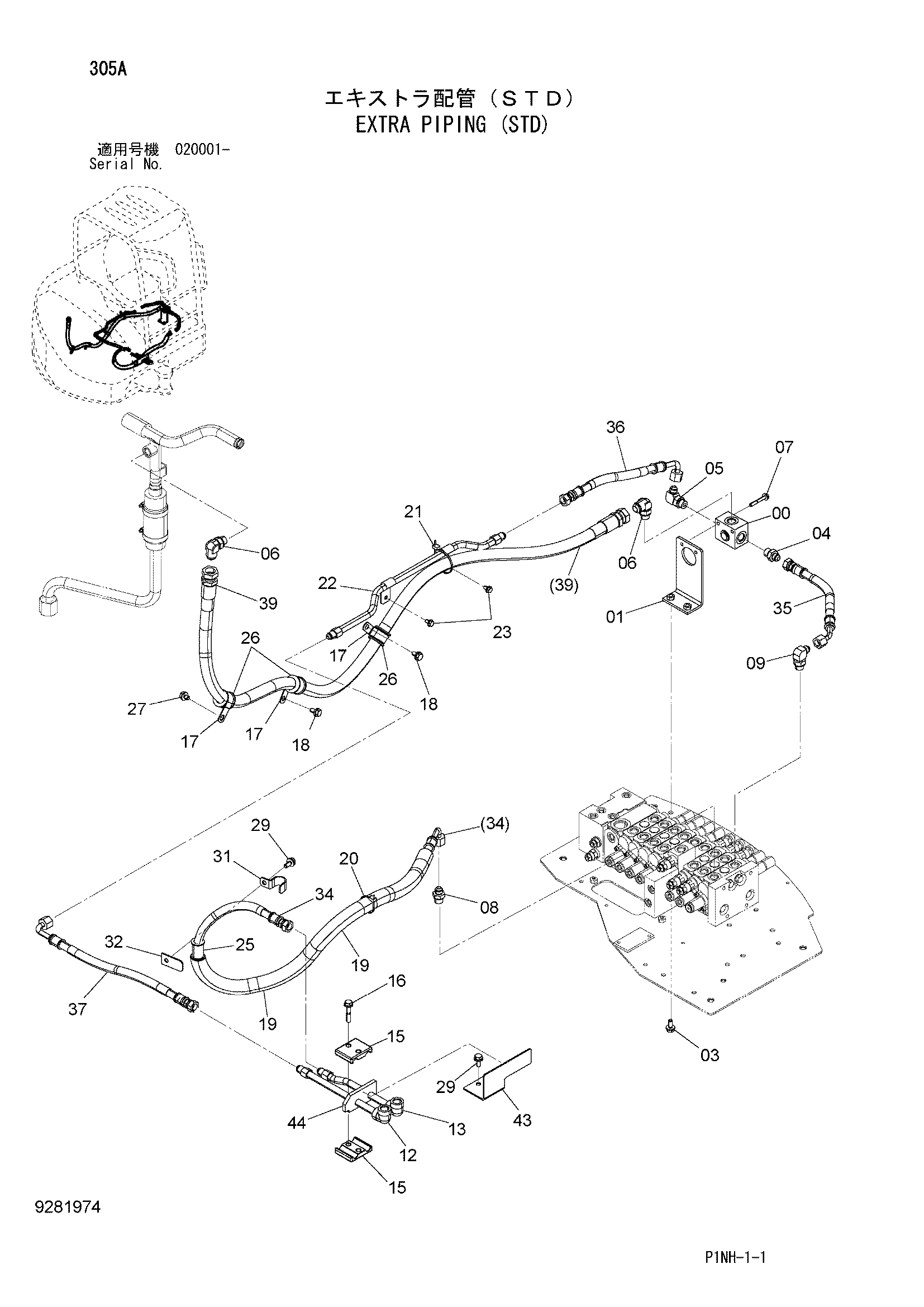

Заводская схема «Дополнительный трубопроводы (STD)» для HITACHI ZX52U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4340948 | Клапан селектор | 1 |
| 01 | 9762263 | Кронштейн | 1 |
| 03 | J271025 | Болт с шайбой | 2 |
| 03A | J901025 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | A852144 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | A852344 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4190246 | Угловой штуцер | 2 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | J260855 | Болт с шайбой | 2 |
| 07A | J900855 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 08 | A852144 | Адаптер | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | A852344 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 9762264 | Трубка | 1 |
| 13 | 9762265 | Трубка | 1 |
| 15 | 4618155 | Хомут трубки | 2 |
| 16 | J271055 | Болт с шайбой | 2 |
| 16A | J901055 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4190264 | Зажим | 3 |
| 18 | J271020 | Болт с шайбой | 2 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 4432868 | Трубка | 2 |
| 20 | 4055312 | Ленточный зажим | 1 |
| 21 | 4323613 | Ленточный зажим | 1 |
| 22 | 8097730 | Трубка | 1 |
| 23 | J260816 | Болт с шайбой | 2 |
| 23A | J900816 | Болт | 1 |
| 23B | A590108 | Плоская шайба | 1 |
| 25 | 4463996 | Резиновая втулка | 1 |
| 26 | 4625450 | Резиновая втулка | 3 |
| 27 | J271016 | Болт с шайбой | 1 |
| 27A | J901016 | Болт | 1 |
| 27B | J222010 | Шайба | 1 |
| 29 | J271025 | Болт с шайбой | 3 |
| 29A | J901025 | Болт | 1 |
| 29B | J222010 | Шайба | 1 |
| 31 | 4635170 | Зажим | 1 |
| 32 | 4635175 | Пластина | 1 |
| 34 | 4658082 | Шланг | 1 |
| 35 | 4658083 | Шланг | 1 |
| 36 | 4658084 | Шланг | 1 |
| 37 | 4658085 | Шланг | 1 |
| 39 | 4683292 | Шланг | 1 |
| 43 | 4669267 | Крышка | 1 |
| 44 | 4669268 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX52U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
