Дополнительный трубопроводы (стрела)[EU] — HITACHI ZX52U-3
Заводская схема «Дополнительный трубопроводы (стрела)[EU]» для HITACHI ZX52U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

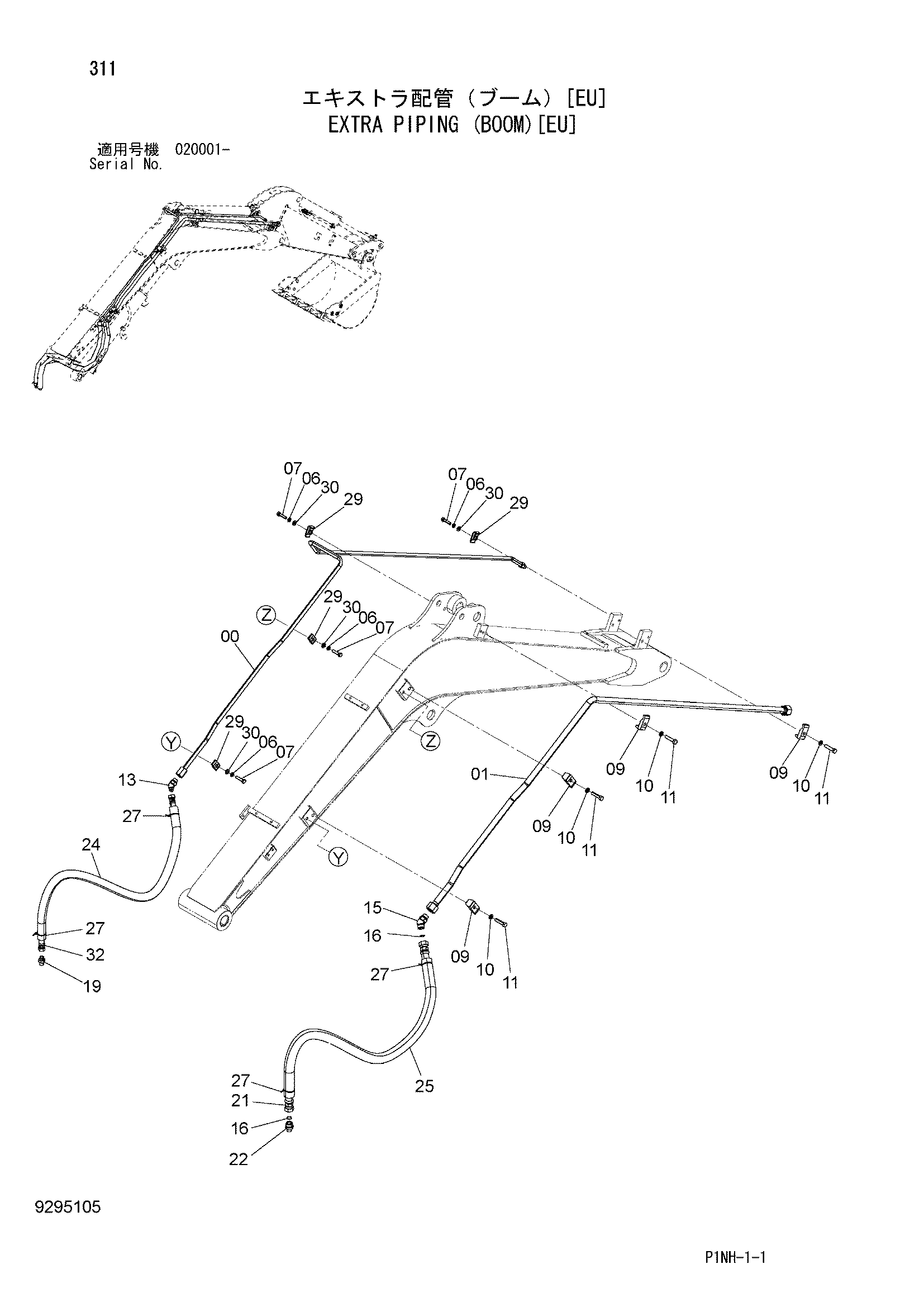

![Схема Дополнительный трубопроводы (стрела)[EU] HITACHI ZX52U-3](/catalog-drawings/49/49d9cc5b-8781-4522-8271-c8b457488307.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8115068 | Трубка | 1 |
| 01 | 8115069 | Трубка | 1 |
| 06 | A590910 | Пружинная шайба | 4 |
| 07 | J901045 | Болт | 4 |
| 09 | 4190126 | Хомут трубки | 4 |
| 10 | A590912 | Пружинная шайба | 4 |
| 11 | J901255 | Болт | 4 |
| 13 | A852244 | Угловой штуцер | 1 |
| 13A | 4506418 | Уплотнительное кольцо | 1 |
| 15 | A853266 | Угловой штуцер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4187308 | Уплотнительное кольцо | 2 |
| 19 | A852144 | Адаптер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4690444 | Шланг | 1 |
| 22 | A853146 | Адаптер | 1 |
| 22A | 4506418 | Уплотнительное кольцо | 1 |
| 24 | 4629094 | Защита шланга | 1 |
| 25 | 4696291 | Защита шланга | 1 |
| 27 | 4326365 | Ленточный зажим | 4 |
| 29 | 4190124 | Хомут трубки | 4 |
| 30 | J222010 | Шайба | 4 |
| 32 | 4702364 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX52U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
