Облицовка (2-1) — HITACHI ZX52U-3

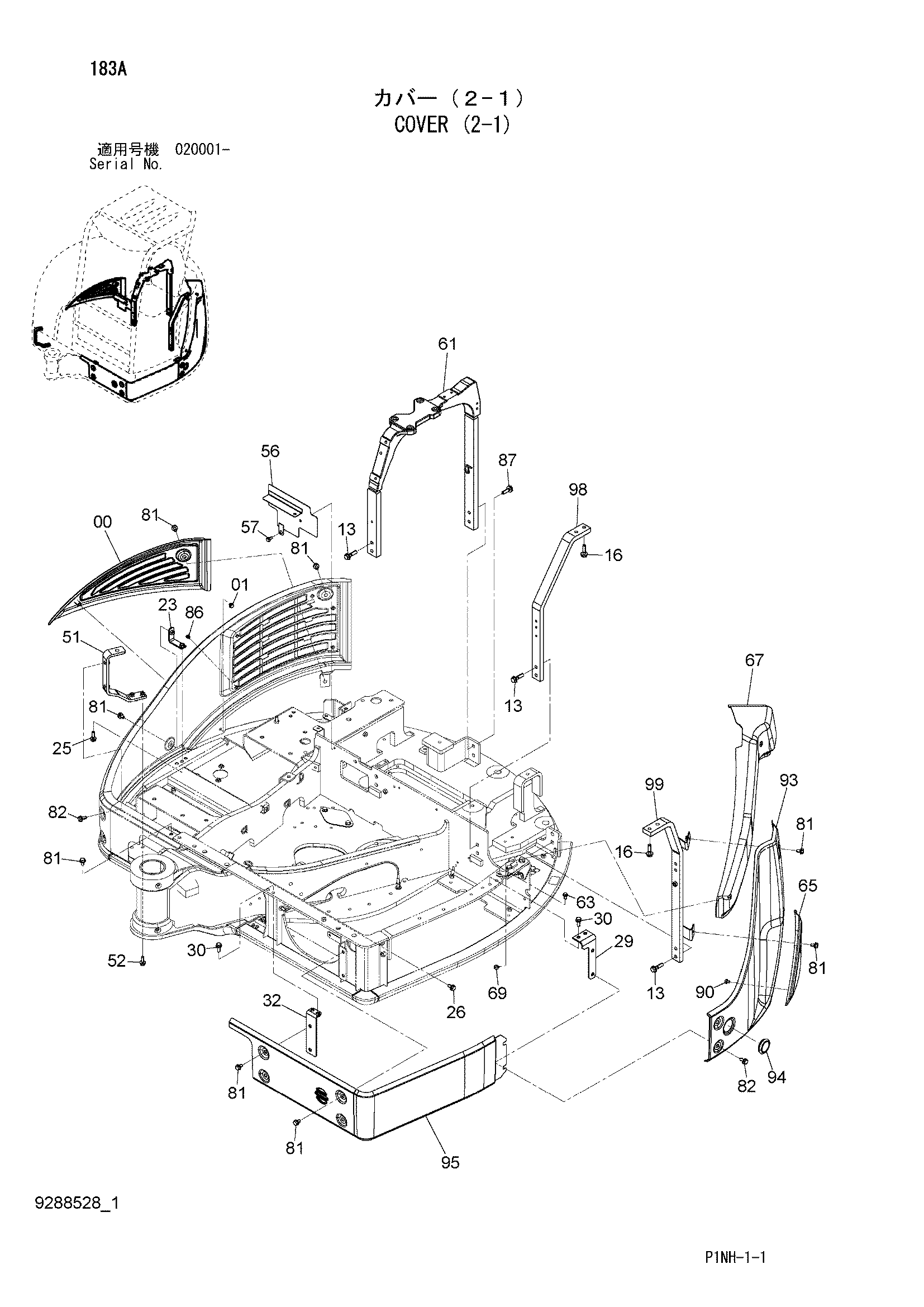

Заводская схема «Облицовка (2-1)» для HITACHI ZX52U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7048307 | Крышка | 1 |
| 01 | J260812 | Болт с шайбой | 1 |
| 01A | J900812 | Болт | 1 |
| 01B | A590108 | Плоская шайба | 1 |
| 13 | J271250 | Болт с шайбой | 6 |
| 13A | J901250 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 16 | J271245 | Болт с шайбой | 4 |
| 16A | J901245 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 23 | 9762106 | Кронштейн | 1 |
| 25 | J271035 | Болт с шайбой | 1 |
| 25A | J901035 | Болт | 1 |
| 25B | J222010 | Шайба | 1 |
| 29 | 9762107 | Кронштейн | 1 |
| 30 | J271030 | Болт с шайбой | 4 |
| 30A | J901030 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | 9771186 | Кронштейн | 1 |
| 51 | 9763392 | Кронштейн | 1 |
| 52 | J271030 | Болт с шайбой | 2 |
| 52A | J901030 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
| 56 | 8113180 | Крышка | 1 |
| 57 | J260820 | Болт с шайбой | 3 |
| 57A | J900820 | Болт | 1 |
| 57B | A590108 | Плоская шайба | 1 |
| 61 | 7055293 | Кронштейн | 1 |
| 63 | J260820 | Болт с шайбой | 1 |
| 63A | J900820 | Болт | 1 |
| 63B | A590108 | Плоская шайба | 1 |
| 65 | 7047404 | Крышка | 1 |
| 67 | 2051950 | Крышка | 1 |
| 69 | J260816 | Болт с шайбой | 1 |
| 69A | J900816 | Болт | 1 |
| 69B | A590108 | Плоская шайба | 1 |
| 81 | J271020 | Болт с шайбой | 10 |
| 81A | J901020 | Болт | 1 |
| 81B | J222010 | Шайба | 1 |
| 82 | J271025 | Болт с шайбой | 4 |
| 82A | J901025 | Болт | 1 |
| 82B | J222010 | Шайба | 1 |
| 86 | 4361804 | Пробка | 5 |
| 87 | J271240 | Болт с шайбой | 2 |
| 87A | J901240 | Болт | 1 |
| 87B | J222012 | Шайба | 1 |
| 90 | J260812 | Болт с шайбой | 1 |
| 90A | J900812 | Болт | 1 |
| 90B | A590108 | Плоская шайба | 1 |
| 93 | 2054143 | Крышка | 1 |
| 94 | 4665442 | Резиновая втулка | 1 |
| 95 | 7053960 | Крышка | 1 |
| 98 | 3112089 | Кронштейн | 1 |
| 99 | 7054309 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX52U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
