Клапан трубопроводы (1-1)(ML) — HITACHI ZX52U-3

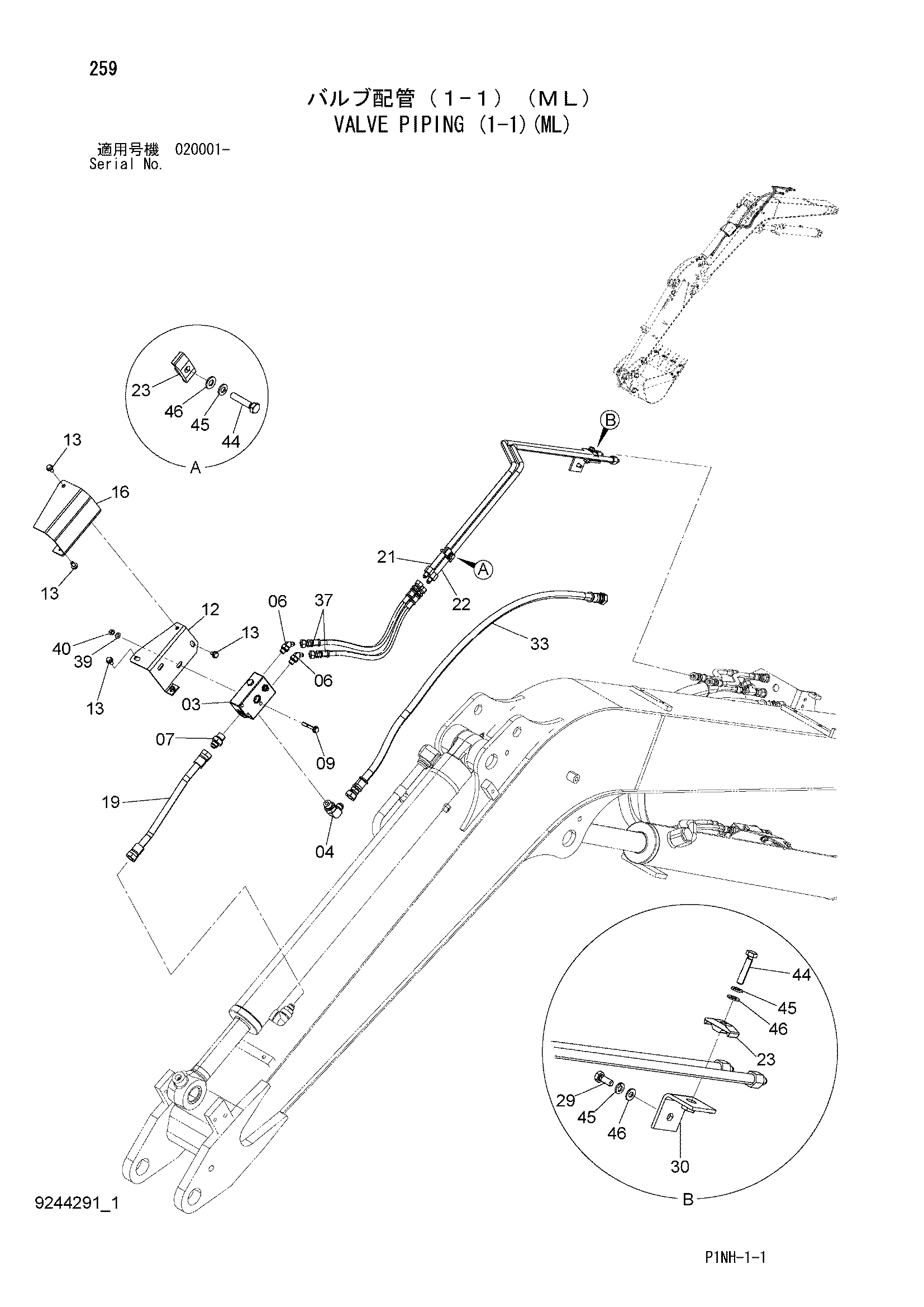

Заводская схема «Клапан трубопроводы (1-1)(ML)» для HITACHI ZX52U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 03 | 4626522 | Удерживающий клапан | 1 |
| 04 | A852344 | Угловой штуцер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852222 | Угловой штуцер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | A852144 | Адаптер | 1 |
| 07A | 4506418 | Уплотнительное кольцо | 1 |
| 09 | J260855 | Болт с шайбой | 2 |
| 09A | J900855 | Болт | 1 |
| 09B | A590108 | Плоская шайба | 1 |
| 12 | 8097933 | Кронштейн | 1 |
| 13 | J260816 | Болт с шайбой | 4 |
| 13A | J900816 | Болт | 1 |
| 13B | A590108 | Плоская шайба | 1 |
| 16 | 3103180 | Крышка | 1 |
| 19 | 8098308 | Трубка | 1 |
| 21 | 8098281 | Трубка | 1 |
| 22 | 8098282 | Трубка | 1 |
| 23 | 4275542 | Хомут трубки | 2 |
| 29 | J900820 | Болт | 1 |
| 30 | 9763402 | Кронштейн | 1 |
| 33 | 4634655 | Шланг | 1 |
| 37 | 4634491 | Шланг | 2 |
| 39 | A590108 | Плоская шайба | 2 |
| 40 | M500807 | Гайка | 2 |
| 44 | J900840 | Болт | 2 |
| 45 | A590908 | Пружинная шайба | 3 |
| 46 | A590108 | Плоская шайба | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX52U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
