Дополнительный трубопроводы (ларге) — HITACHI ZX52U-3

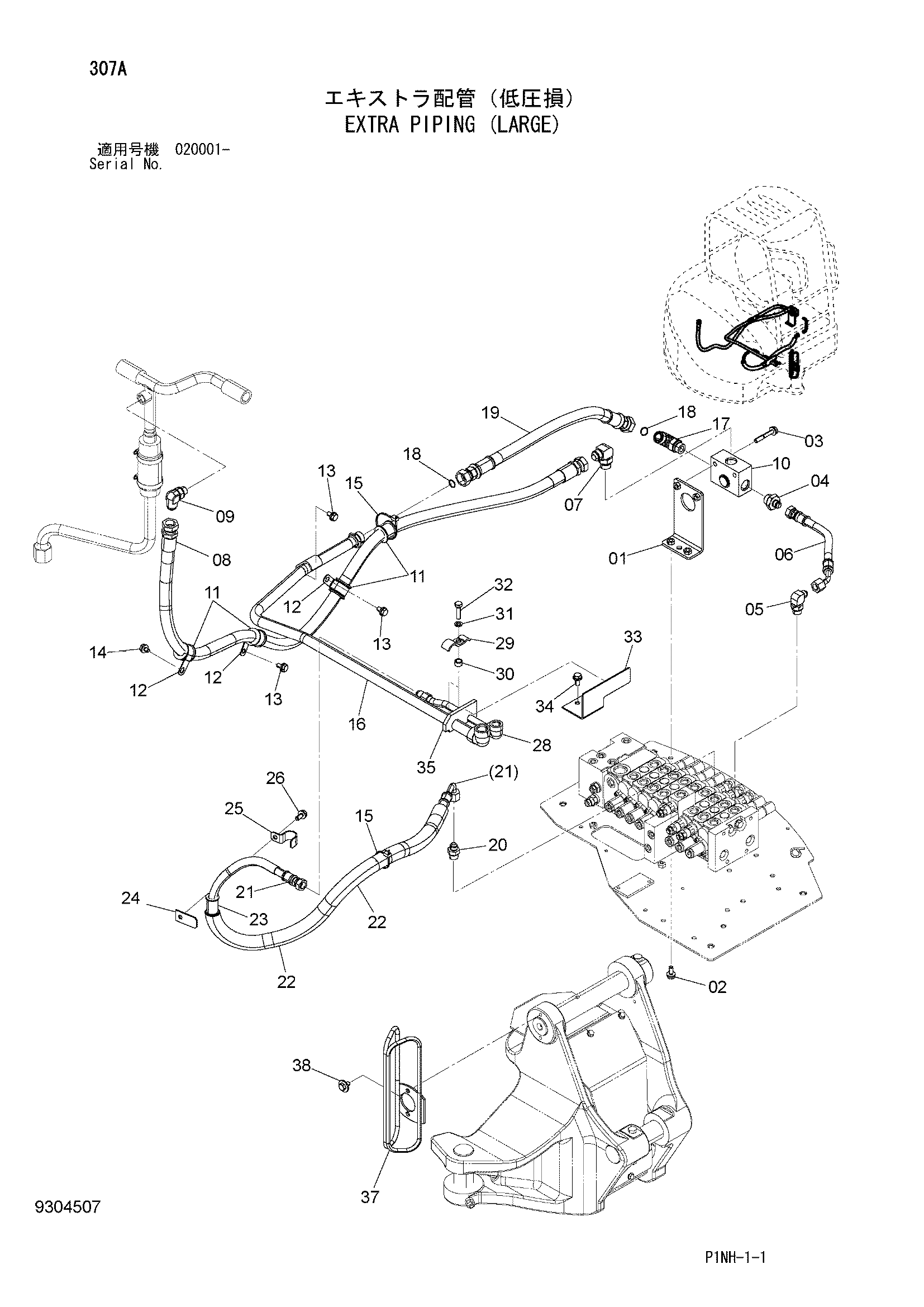

Заводская схема «Дополнительный трубопроводы (ларге)» для HITACHI ZX52U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9767813 | Кронштейн | 1 |
| 02 | J271025 | Болт с шайбой | 2 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 03 | J271065 | Болт с шайбой | 2 |
| 03A | J901065 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | 4279302 | Адаптер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 05 | A852344 | Угловой штуцер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | 4658083 | Шланг | 1 |
| 07 | A852366 | Угловой штуцер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 08 | 4683292 | Шланг | 1 |
| 09 | 4190246 | Угловой штуцер | 1 |
| 09A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4690260 | Клапан селектор | 1 |
| 11 | 4625450 | Резиновая втулка | 4 |
| 12 | 4190264 | Зажим | 3 |
| 13 | J271020 | Болт с шайбой | 3 |
| 13A | J901020 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J271016 | Болт с шайбой | 1 |
| 14A | J901016 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | 4055312 | Ленточный зажим | 2 |
| 16 | 8110295 | Трубка | 1 |
| 17 | A853366 | Угловой штуцер | 1 |
| 17A | 4506424 | Уплотнительное кольцо | 1 |
| 18 | 4187308 | Уплотнительное кольцо | 2 |
| 19 | 4669270 | Шланг | 1 |
| 20 | A852144 | Адаптер | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4658082 | Шланг | 1 |
| 22 | 4432868 | Трубка | 2 |
| 23 | 4463996 | Резиновая втулка | 1 |
| 24 | 4635175 | Пластина | 1 |
| 25 | 4635170 | Зажим | 1 |
| 26 | J271025 | Болт с шайбой | 1 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | 9762265 | Трубка | 1 |
| 29 | 4260035 | Хомут трубки | 2 |
| 30 | 4702124 | Втулка | 2 |
| 31 | A590910 | Пружинная шайба | 2 |
| 32 | J901040 | Болт | 2 |
| 33 | 4669267 | Крышка | 1 |
| 34 | J271025 | Болт с шайбой | 2 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 35 | 4669269 | Резиновая прокладка | 1 |
| 37 | 8110311 | Направляющая шланг | 1 |
| 38 | J281020 | Болт с шайбой | 2 |
| 38A | J901020 | Болт | 1 |
| 38B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX52U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
