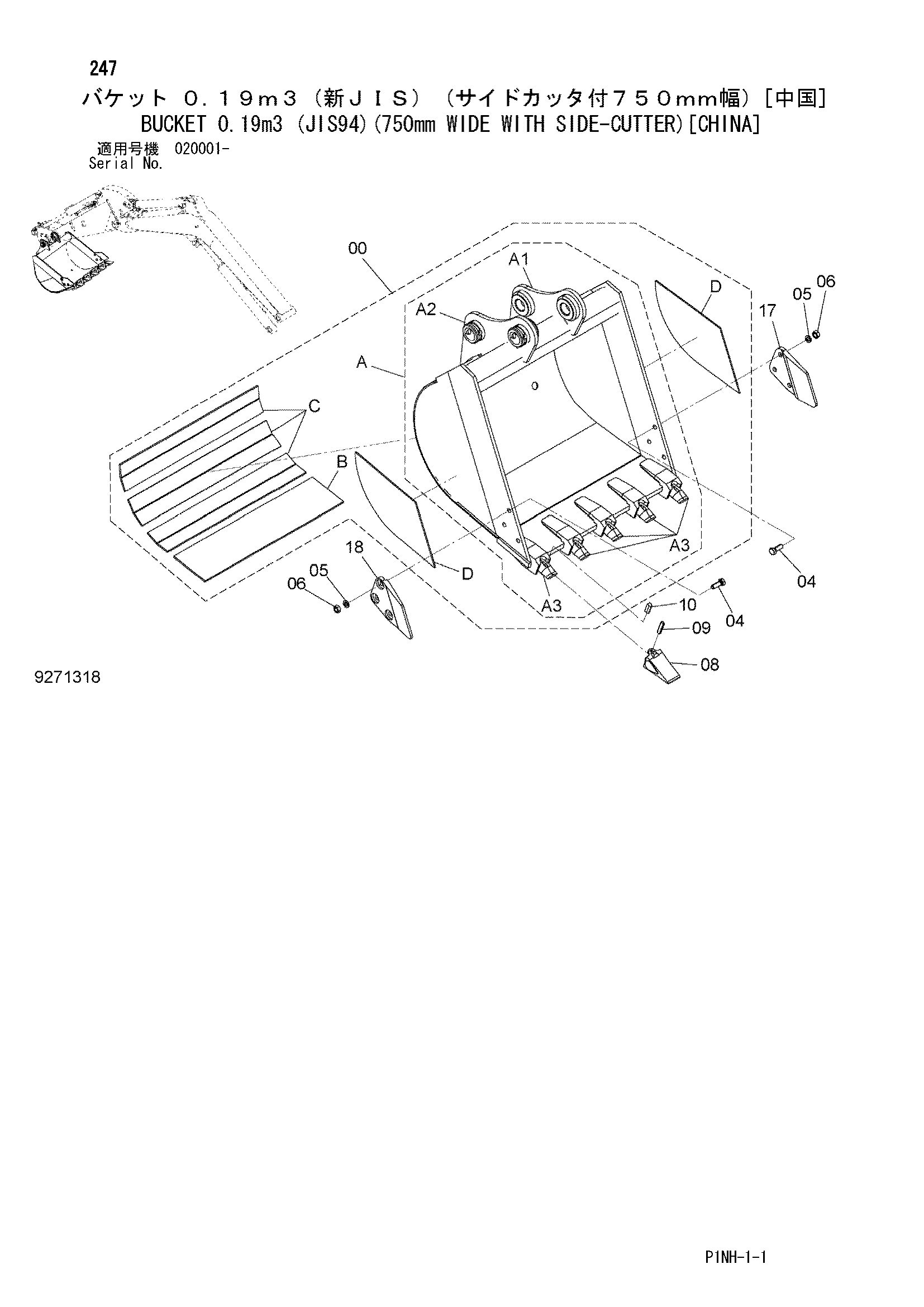

Ковш 0.19m3 (JIS94)(750mm широкий с боковой резец)[кхина] — HITACHI ZX52U-3
Заводская схема «Ковш 0.19m3 (JIS94)(750mm широкий с боковой резец)[кхина]» для HITACHI ZX52U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Ковш 0.19m3 (JIS94)(750mm широкий с боковой резец)[кхина] HITACHI ZX52U-3](/catalog-drawings/45/45fdc262-8593-4529-84d8-59208f6d6eda.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9271318 | Ковш в сборе | 1 | |
| 00A | 6025253 | Ковш | 1 |
| 00A1 | 8098966 | Кронштейн | 1 |
| 00A2 | 8062639 | Кронштейн | 1 |
| 00A3 | 4245518 | Адаптер | 5 |
| 00B | 4633689 | Пластина | 1 |
| 00C | 4633696 | Пластина | 3 |
| 00D | 4633313 | Пластина | 2 |
| 04 | 4317650 | Болт | 6 |
| 05 | A590914 | Пружинная шайба | 6 |
| 06 | J951014 | Гайка | 6 |
| 08 | 4339865 | Наконечник | 5 |
| 09 | 4339868 | Стопорный палец | 5 |
| 10 | 4339867 | Резиновый фиксатор | 5 |
| 17 | 4622021 | Боковой резец | 1 |
| 18 | 4626430 | Боковой резец | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX52U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
