Клапан трубопроводы (2)(ML) — HITACHI ZX52U-3

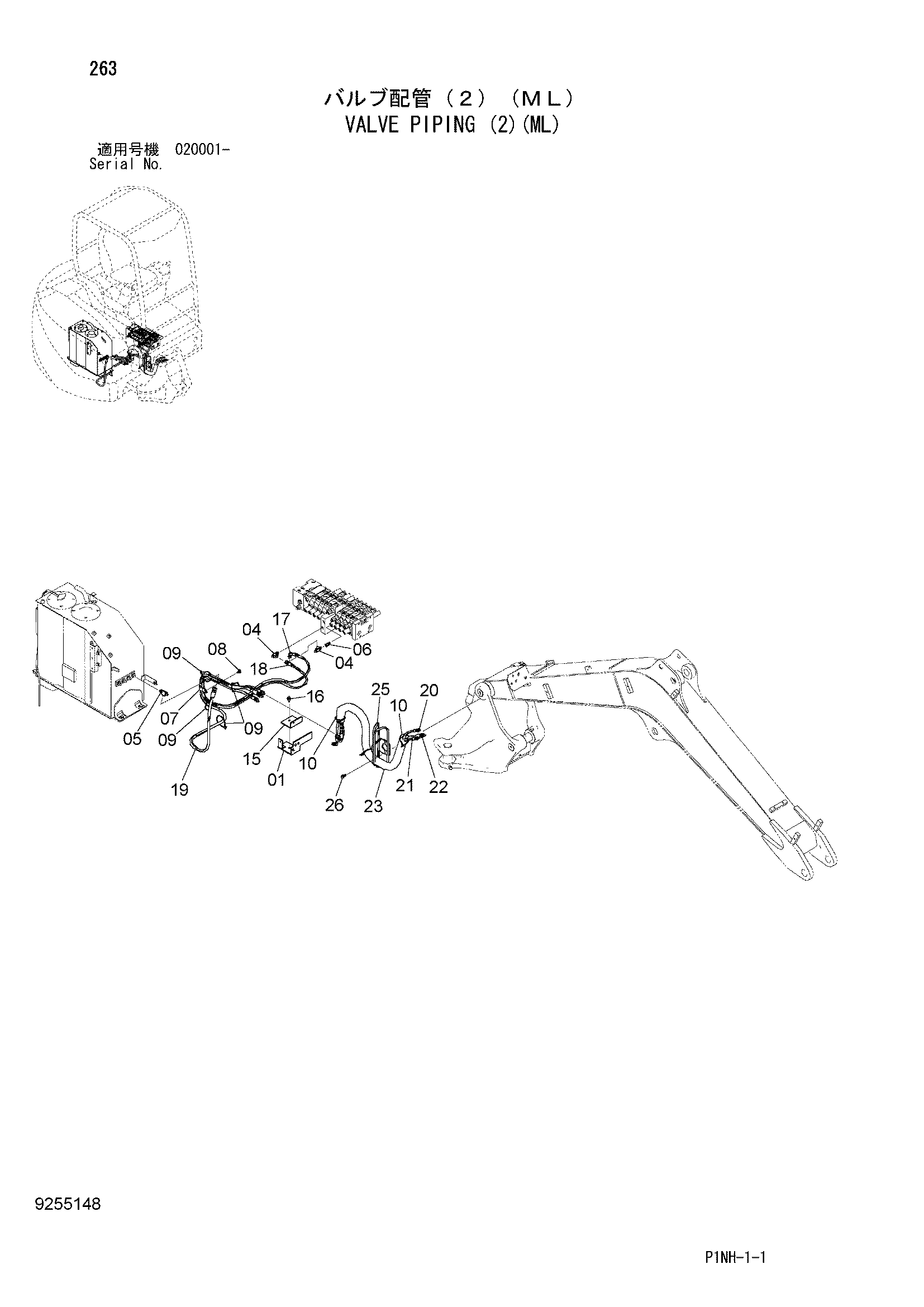

Заводская схема «Клапан трубопроводы (2)(ML)» для HITACHI ZX52U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8109019 | Кронштейн | 1 |
| 02 | J271025 | Болт с шайбой | 2 |
| 02A | J901025 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 04 | A852422 | Тройник | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | A852433 | Тройник | 1 |
| 05A | 4509180 | Уплотнительное кольцо | 1 |
| 06 | 4636623 | Адаптер | 1 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4192035 | Зажим | 1 |
| 08 | J271020 | Болт с шайбой | 1 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4055312 | Ленточный зажим | 4 |
| 10 | 4323613 | Ленточный зажим | 2 |
| 15 | 4682929 | Кронштейн | 1 |
| 16 | J271025 | Болт с шайбой | 2 |
| 16A | J901025 | Болт | 1 |
| 16B | J222010 | Шайба | 1 |
| 17 | 4636683 | Шланг | 1 |
| 18 | 4636685 | Шланг | 1 |
| 19 | 4636687 | Шланг | 1 |
| 20 | 4636684 | Шланг | 1 |
| 21 | 4636686 | Шланг | 1 |
| 22 | 4636688 | Шланг | 1 |
| 23 | 4636689 | Защита шланга | 1 |
| 25 | 8097389 | Направляющая шланг | 1 |
| 26 | J271025 | Болт с шайбой | 2 |
| 26A | J901025 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX52U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
