Кондиционер (1-2) — HITACHI ZX52U-3

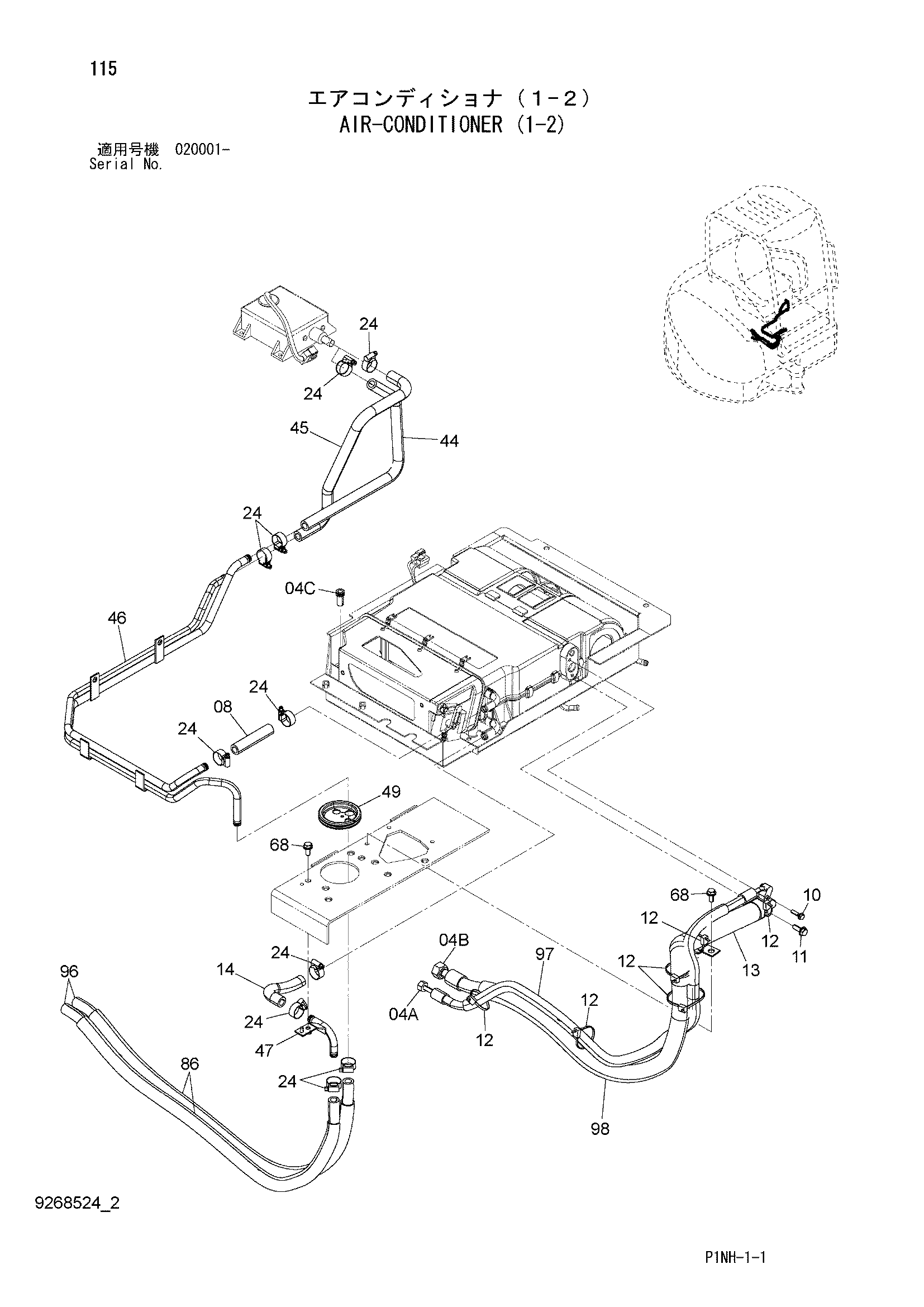

Заводская схема «Кондиционер (1-2)» для HITACHI ZX52U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04A-C | 9252085 | Кондиционер | 1 |
| 04A | 4630311 | Шланг радиатора | 1 |
| 04B | 4630312 | Шланг радиатора | 1 |
| 04C | 4639428 | Шланг | 1 |
| 08 | 4617155 | Водяной шланг | 1 |
| 10 | J260625 | Болт с шайбой | 1 |
| 10A | J900625 | Болт | 1 |
| 10B | A590106 | Плоская шайба | 1 |
| 11 | J260825 | Болт с шайбой | 1 |
| 11A | J900825 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 12 | 4055312 | Ленточный зажим | 6 |
| 13 | 4476778 | Трубка | 1 |
| 14 | 4636874 | Водяной шланг | 1 |
| 24 | 4514699 | Хомут шланга | 10 |
| 44 | 3103235 | Водяной шланг | 1 |
| 45 | 3103236 | Водяной шланг | 1 |
| 46 | 6023171 | Трубка водяной | 1 |
| 47 | 8098346 | Трубка водяной | 1 |
| 49 | 4627226 | Резиновая втулка | 1 |
| 68 | J260820 | Болт с шайбой | 2 |
| 68A | J900820 | Болт | 1 |
| 68B | A590108 | Плоская шайба | 1 |
| 86 | 4630313 | Трубка корругатед | 2 |
| 96 | 4399545 | Водяной шланг | 2 |
| 97 | 4365869 | Трубка | 1 |
| 98 | 4633547 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX52U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
