Рукоять 1.69m опора — HITACHI ZX52U-3

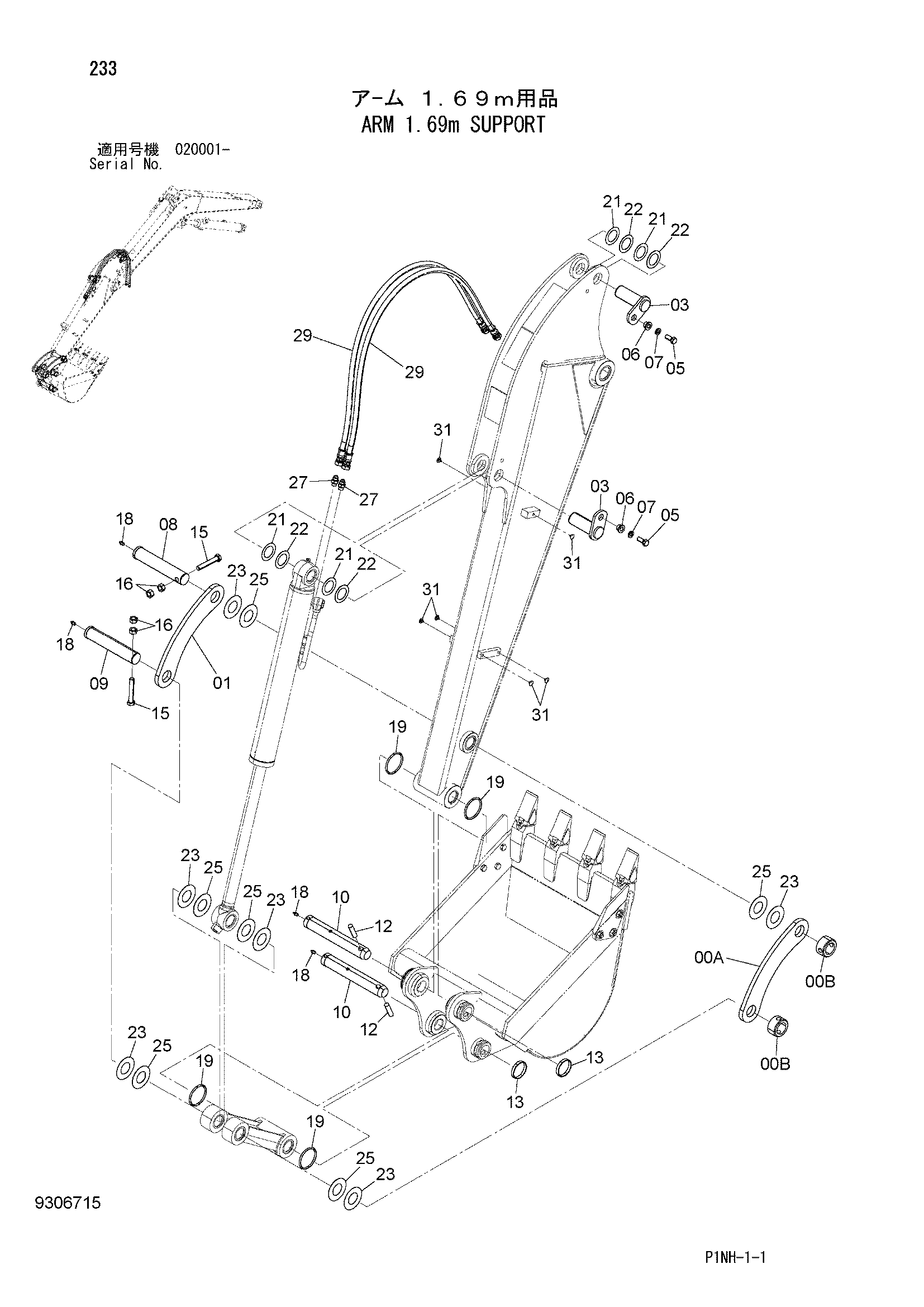

Заводская схема «Рукоять 1.69m опора» для HITACHI ZX52U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8099903 | Тяга | 1 |
| 00A | 4408804 | Тяга | 1 |
| 00B | 4633537 | Ограничитель | 2 |
| 01 | 4408804 | Тяга | 1 |
| 03 | 9758100 | Палец | 2 |
| 05 | J901435 | Болт | 2 |
| 06 | 4339355 | Втулка | 2 |
| 07 | A590914 | Пружинная шайба | 2 |
| 08 | 3073147 | Палец | 1 |
| 09 | 3073148 | Палец | 1 |
| 10 | 4605837 | Палец | 2 |
| 12 | 4141001 | Палец | 2 |
| 13 | 4141000 | Кольцо | 2 |
| 15 | 4633538 | Стопорный палец | 2 |
| 16 | J950016 | Гайка | 4 |
| 18 | J75481 | Пресс-маслёнка | 4 |
| 19 | 4291436 | Уплотнительное кольцо | 4 |
| 21 | 4334146 | Регулировочная шайба 0.5mm | 4 |
| 22 | 4359695 | Регулировочная шайба 1.0mm | 4 |
| 23 | 4354256 | Регулировочная шайба 0.5mm | 6 |
| 25 | 4377449 | Упорная пластина | 6 |
| 27 | A852134 | Адаптер | 2 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4696000 | Шланг | 2 |
| 31 | 4354771 | Пробка | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX52U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
