Навесное оборудование педаль (2)(левый боковой холизонтал тип) — HITACHI ZX52U-3

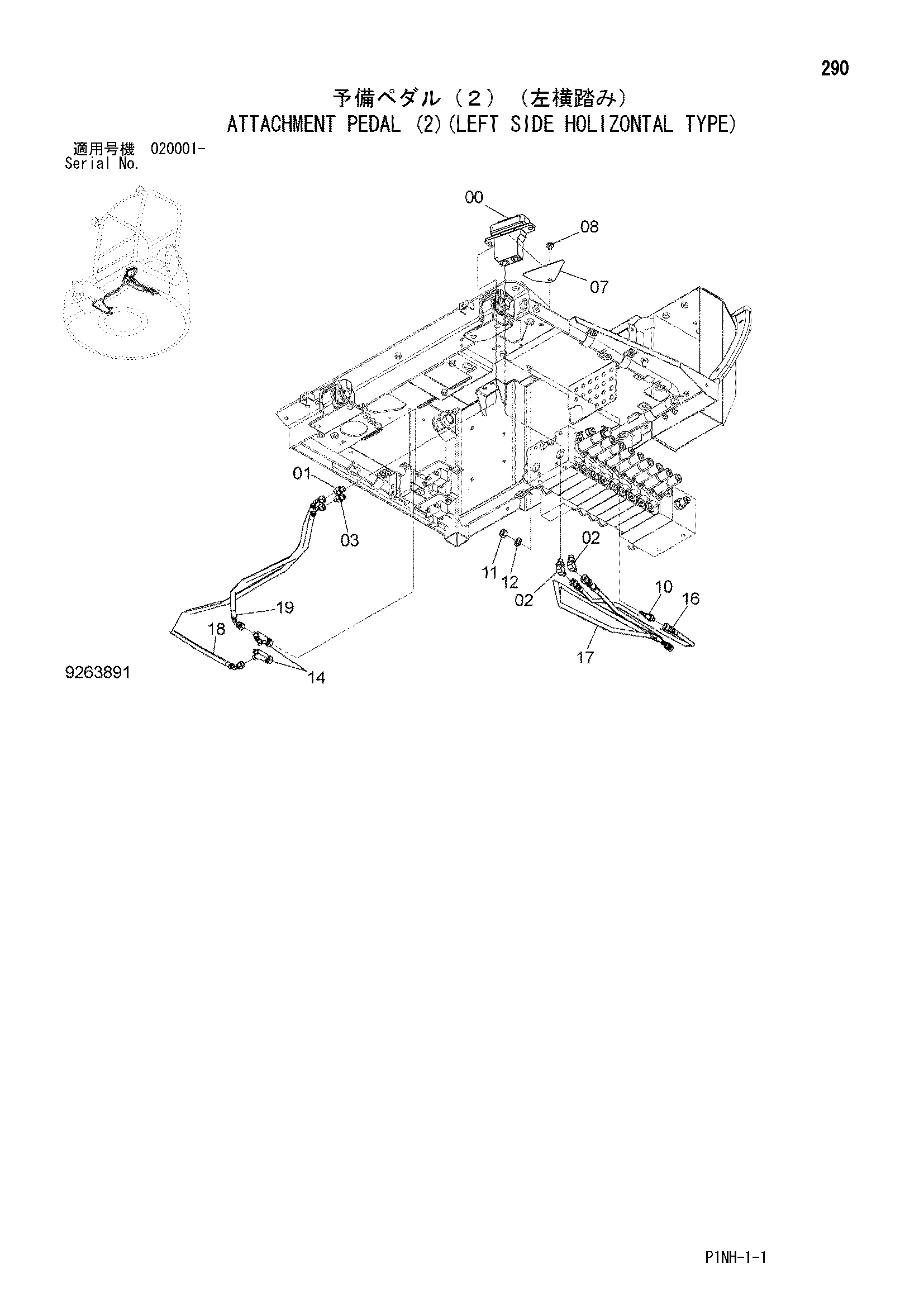

Заводская схема «Навесное оборудование педаль (2)(левый боковой холизонтал тип)» для HITACHI ZX52U-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4607487 | Пилотный клапан | 1 |
| 01 | A852122 | Адаптер | 1 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | A852322 | Угловой штуцер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | 4652862 | Фильтр | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4609338 | Пластина | 1 |
| 08 | J260816 | Болт с шайбой | 1 |
| 08A | J900816 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 10 | 4653496 | Адаптер | 1 |
| 11 | J950012 | Гайка | 1 |
| 12 | A590112 | Плоская шайба | 1 |
| 14 | 4252786 | Тройник | 2 |
| 16 | 4655483 | Пластиковый шланг | 1 |
| 17 | 4655484 | Шланг | 1 |
| 18 | 4655481 | Пластиковый шланг | 1 |
| 19 | 4655482 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX52U-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
