Вентилятор привод трубопроводы — HITACHI ZX520LCR-3F

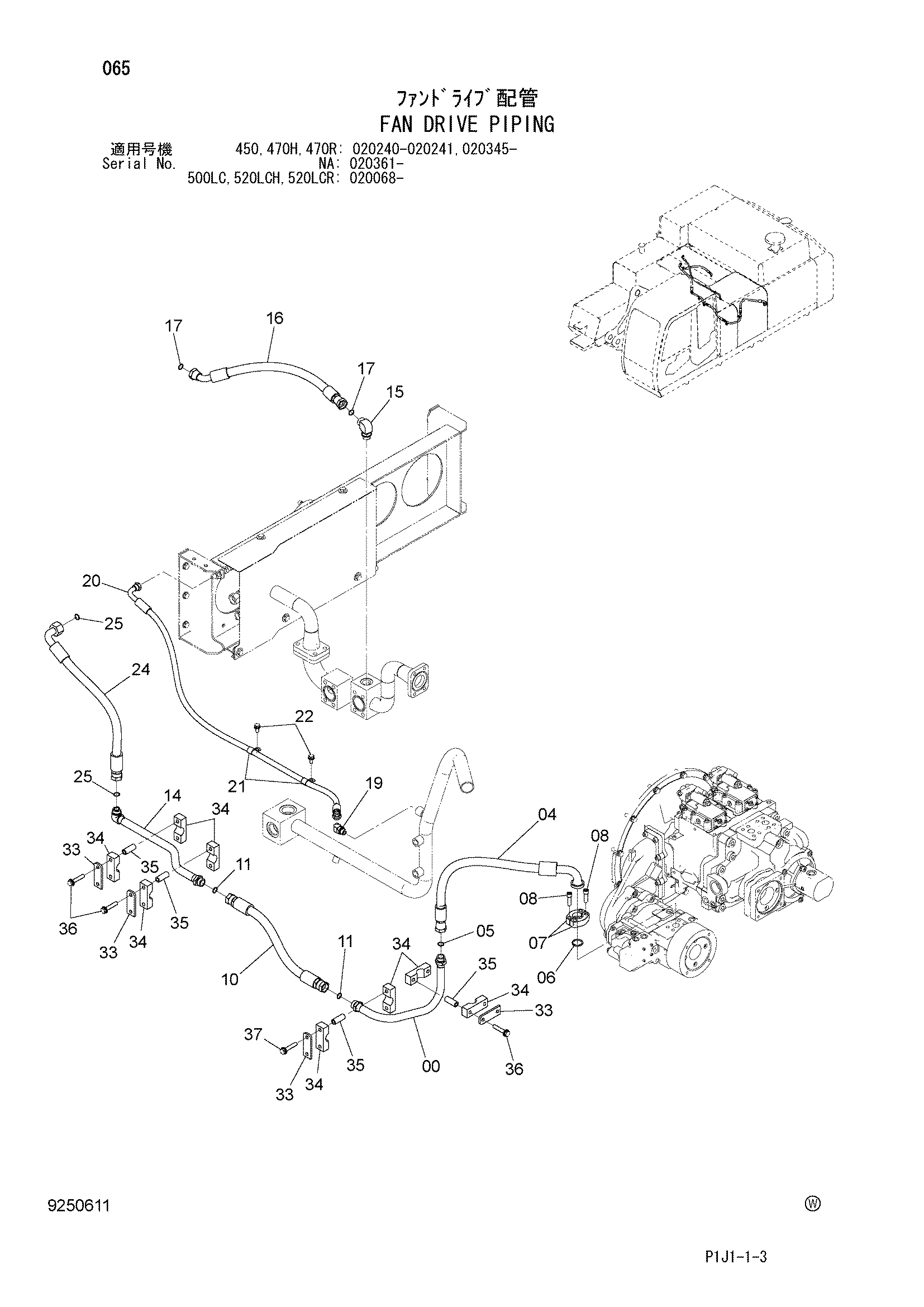

Заводская схема «Вентилятор привод трубопроводы» для HITACHI ZX520LCR-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8099718 | Трубка | 1 |
| 04 | 4635850 | Шланг | 1 |
| 05 | 4187308 | Уплотнительное кольцо | 1 |
| 06 | 966993 | Уплотнительное кольцо | 1 |
| 07 | 4085560 | Разъёмный фланец | 2 |
| 08 | M341240 | Болт с внутренним шестигранником | 4 |
| 10 | 4636859 | Шланг | 1 |
| 11 | 4187308 | Уплотнительное кольцо | 2 |
| 14 | 9767591 | Трубка | 1 |
| 15 | 4157562 | Угловой штуцер | 1 |
| 15A | 4506424 | Уплотнительное кольцо | 1 |
| 16 | 4636859 | Шланг | 1 |
| 17 | 4187308 | Уплотнительное кольцо | 2 |
| 19 | A852244 | Угловой штуцер | 1 |
| 19A | 4506418 | Уплотнительное кольцо | 1 |
| 20 | 4217383 | Шланг | 1 |
| 21 | 4190274 | Зажим | 2 |
| 22 | J271025 | Болт с шайбой | 2 |
| 22A | J901025 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 24 | 4667430 | Шланг | 1 |
| 25 | 4187308 | Уплотнительное кольцо | 2 |
| 33 | 4379619 | Пластина | 5 |
| 33 | 4713333 | Пластина | 5 |
| 34 | 4379618 | Хомут | 8 |
| 35 | 4667806 | Проставка | 8 |
| 36 | J271070 | Болт с шайбой | 6 |
| 36A | J901070 | Болт | 1 |
| 36B | J222010 | Шайба | 1 |
| 37 | J271090 | Болт с шайбой | 2 |
| 37A | J901090 | Болт | 1 |
| 37B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX520LCR-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
