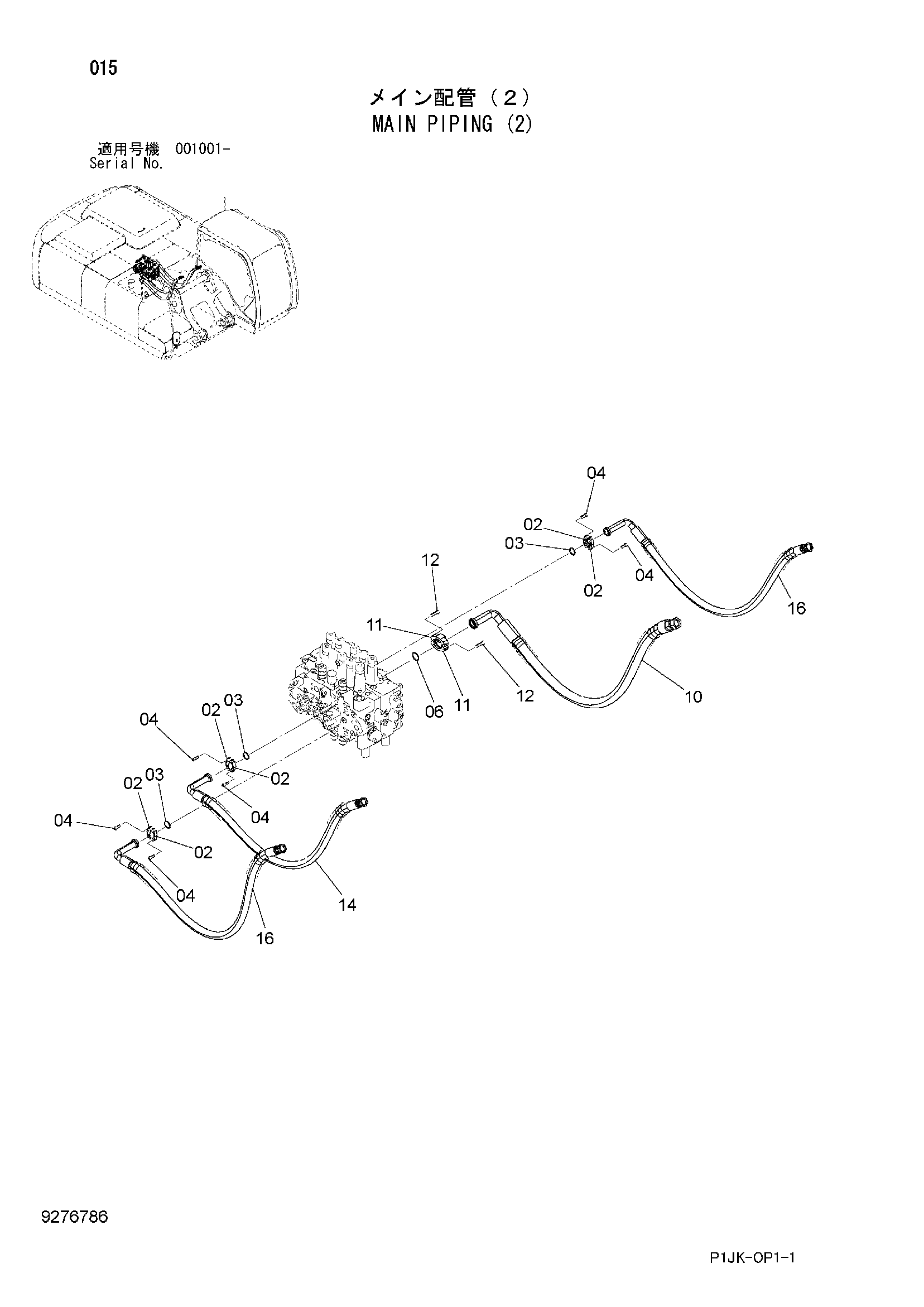

Основные гидролинии (2) — HITACHI ZX520LCR-3

Заводская схема «Основные гидролинии (2)» для HITACHI ZX520LCR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	962453	Разъёмный фланец	6
03	966993	Уплотнительное кольцо	3
04	J781030	Болт с внутренним шестигранником	12
06	4508805	Уплотнительное кольцо	1
10	4669625	Шланг	1
11	4075853	Разъёмный фланец	2
12	J781245	Болт с внутренним шестигранником	4
14	4669623	Шланг	1
16	4669624	Шланг	2

Для точного подбора сообщите каталожный номер, модель HITACHI ZX520LCR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
