Каталог запчастей HITACHI
R стрела <R> — HITACHI ZX520LCR-3

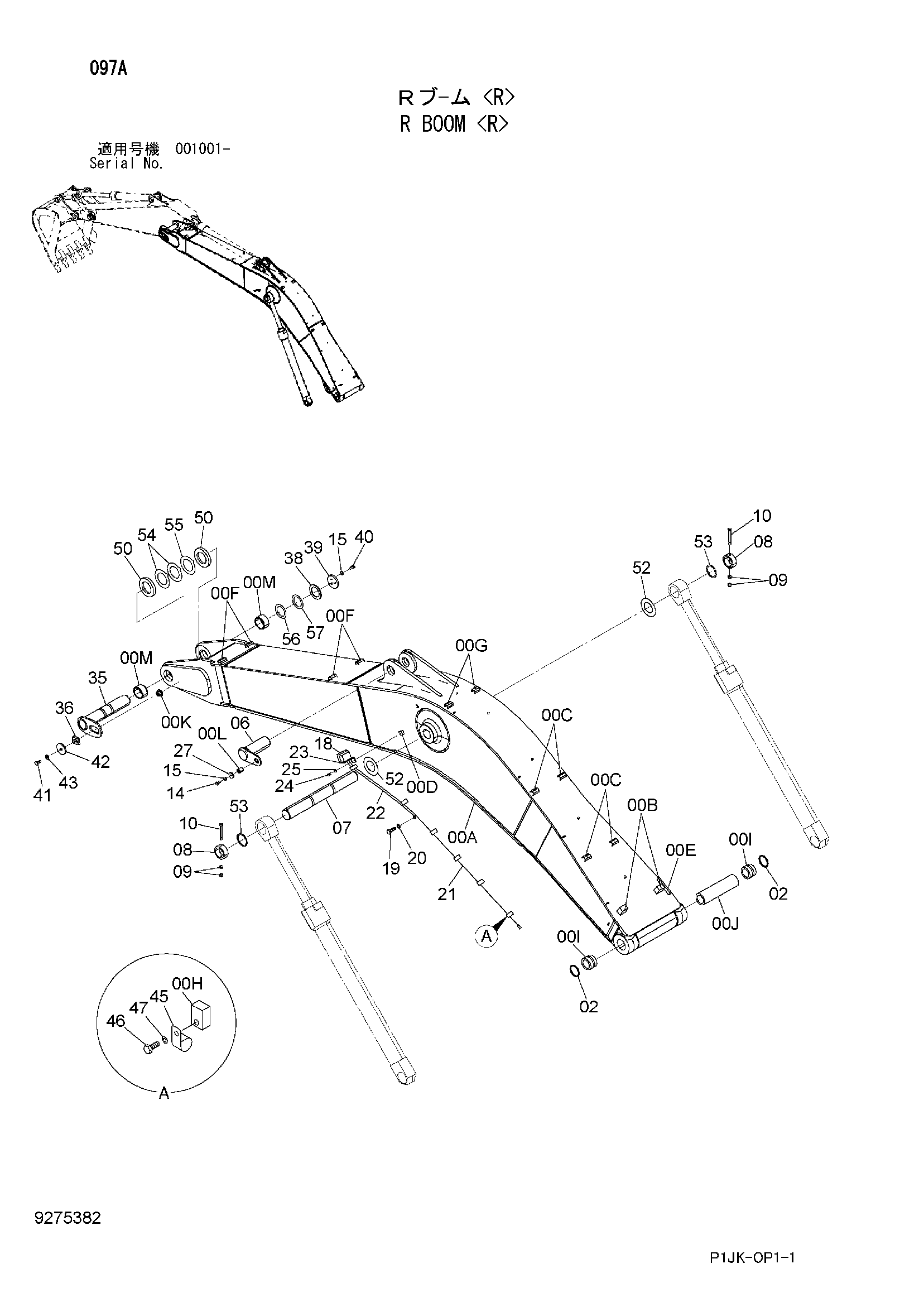

Заводская схема «R стрела <R>» для HITACHI ZX520LCR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7052473 | Стрела | 1 |
| 00A | 5011306 | Стрела | 1 |
| 00B | 4620203 | Седло винта | 2 |
| 00C | 9767564 | Седло винта | 4 |
| 00D | 4644727 | Седло винта | 1 |
| 00E | 4466642 | Седло винта | 1 |
| 00F | 9767565 | Седло винта | 4 |
| 00G | 9767566 | Седло винта | 2 |
| 00H | 4195689 | Седло винта | 6 |
| 00I | 3102235 | Втулка | 2 |
| 00J | 4619893 | Втулка | 2 |
| 00K | 4611731 | Ограничитель | 1 |
| 00L | 4438594 | Седло винта | 1 |
| 00M | 4619896 | Втулка | 2 |
| 02 | 4251212 | Пылезащитное уплотнение | 2 |
| 06 | 8096435 | Палец | 1 |
| 07 | 3079491 | Палец | 1 |
| 08 | 4662435 | Ограничитель | 2 |
| 09 | J950020 | Гайка | 4 |
| 10 | 4435584 | Стопорный палец | 2 |
| 14 | J921840 | Болт | 1 |
| 15 | J257218 | Пружинная шайба | 4 |
| 18 | 4336570 | Фара | 1 |
| 18A | 4326801 | Ленс блок | 1 |
| 18B | 4326802 | Рама | 1 |
| 18C | 4285648 | Лампа | 1 |
| 18D | 4326803 | Прокладка | 1 |
| 18E | 4307026 | Шайба | 1 |
| 18F | 4307027 | Винт | 4 |
| 18G | A590114 | Плоская шайба | 1 |
| 18H | A590914 | Пружинная шайба | 1 |
| 18I | J952014 | Гайка | 1 |
| 19 | M430610 | Винт | 1 |
| 20 | A590906 | Пружинная шайба | 1 |
| 21 | 4271787 | Жгут проводов | 1 |
| 22 | 4271788 | Жгут проводов | 1 |
| 23 | 4224631 | Кронштейн | 1 |
| 24 | J901425 | Болт | 1 |
| 25 | A590914 | Пружинная шайба | 1 |
| 27 | 4441471 | Пластина | 1 |
| 35 | 8092014 | Палец | 1 |
| 36 | 4611688 | Блок | 1 |
| 38 | 4611648 | Проставка | 1 |
| 39 | 4611642 | Ограничитель | 1 |
| 40 | J921850 | Болт | 3 |
| 41 | J922245 | Болт | 1 |
| 42 | 4611733 | Пластина | 1 |
| 43 | J257222 | Пружинная шайба | 1 |
| 45 | 4190271 | Зажим | 6 |
| 46 | J901016 | Болт | 6 |
| 47 | A590910 | Пружинная шайба | 6 |
| 50 | 4667861 | Пластина | 2 |
| 52 | 4387440 | Упорная пластина 1.0mm | 2 |
| 53 | 4387444 | Упорная пластина 1.0mm | 2 |
| 54 | 4373798 | Упорная пластина 1.0mm | 2 |
| 55 | 4373799 | Упорная пластина 2.0mm | 1 |
| 56 | 4669550 | Регулировочная шайба 2.3mm | 1 |
| 57 | 4669551 | Регулировочная шайба 3.2mm | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX520LCR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
