Гидромолот, гидроножницы трубопроводы (3.2m рукоять)<R> — HITACHI ZX520LCR-3

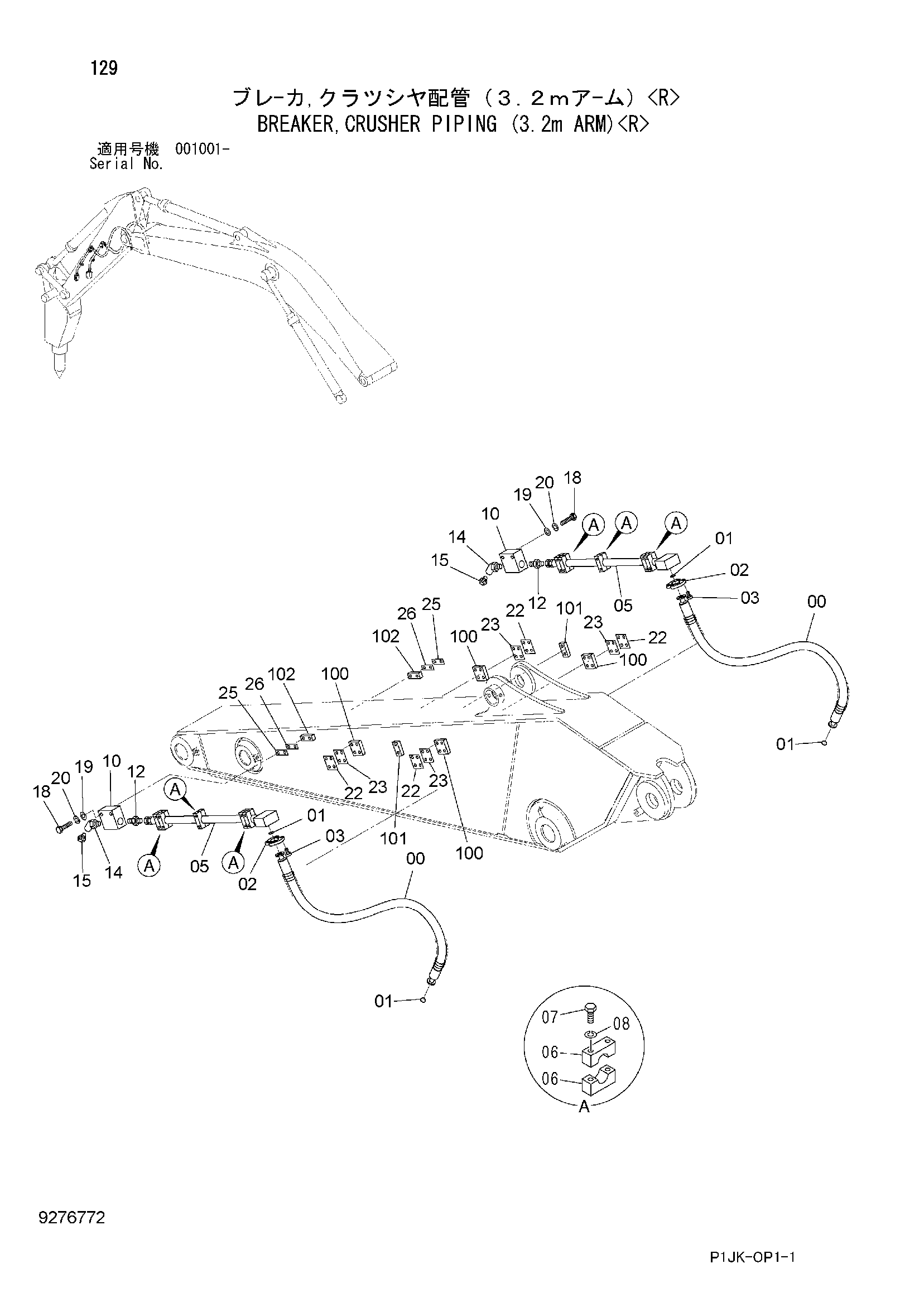

Заводская схема «Гидромолот, гидроножницы трубопроводы (3.2m рукоять)<R>» для HITACHI ZX520LCR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4653141 | Шланг | 2 |
| 01 | 4508805 | Уплотнительное кольцо | 4 |
| 02 | 4089703 | Разъёмный фланец | 4 |
| 03 | M341445 | Болт с внутренним шестигранником | 8 |
| 05 | 9762156 | Трубка | 2 |
| 06 | 4610222 | Хомут трубки | 20 |
| 07 | J901690 | Болт | 20 |
| 08 | A590916 | Пружинная шайба | 20 |
| 10 | 4613489 | Запорный клапан | 2 |
| 12 | 4042035 | Адаптер | 2 |
| 12A | 970860 | Уплотнительное кольцо | 1 |
| 14 | 4623972 | Угловой штуцер | 2 |
| 14A | 4506429 | Уплотнительное кольцо | 1 |
| 15 | 4113926 | Пробка | 2 |
| 15A | 4506429 | Уплотнительное кольцо | 1 |
| 18 | J901600 | Болт | 4 |
| 19 | J222016 | Шайба | 4 |
| 20 | A590916 | Пружинная шайба | 4 |
| 22 | 4613617 | Регулировочная шайба 1.0mm | 4 |
| 23 | 4613618 | Регулировочная шайба 2.3mm | 4 |
| 25 | 4620349 | Регулировочная шайба 1.0mm | 2 |
| 26 | 4620350 | Регулировочная шайба 2.3mm | 2 |
| 100 | 4610221 | Седло винта | 4 |
| 101 | 4610220 | Седло винта | 2 |
| 102 | 4613491 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX520LCR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
