Основные гидролинии (4) — HITACHI ZX520LCR-3

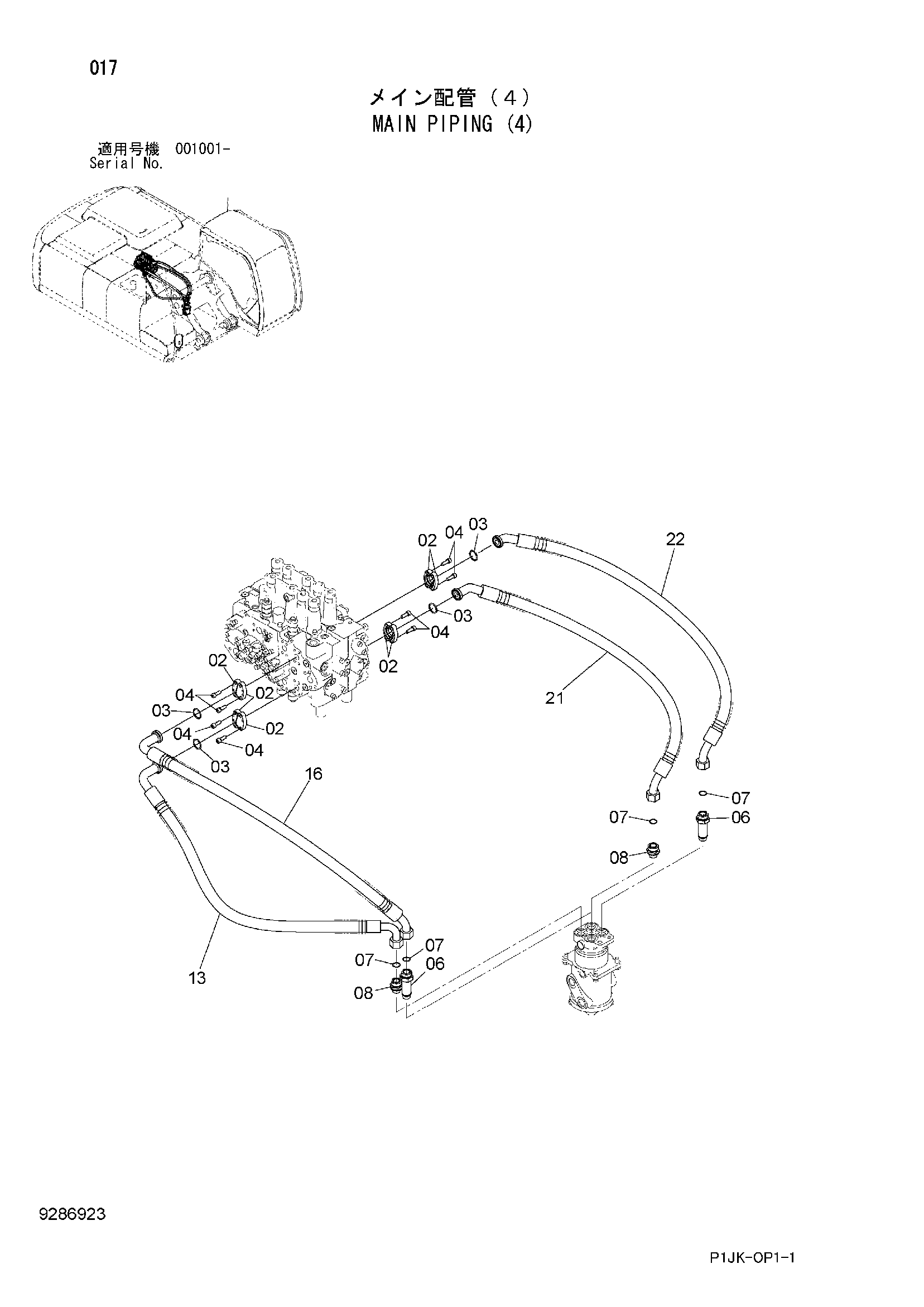

Заводская схема «Основные гидролинии (4)» для HITACHI ZX520LCR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 962453 | Разъёмный фланец | 8 |
| 03 | 966993 | Уплотнительное кольцо | 4 |
| 04 | J781030 | Болт с внутренним шестигранником | 16 |
| 06 | 4198411 | Адаптер | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4187328 | Уплотнительное кольцо | 4 |
| 08 | 4189601 | Адаптер | 2 |
| 08A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 4669628 | Шланг | 1 |
| 16 | 4669627 | Шланг | 1 |
| 21 | 4669630 | Шланг | 1 |
| 22 | 4669629 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX520LCR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
