Кабина (2) — HITACHI ZX520LCR-3

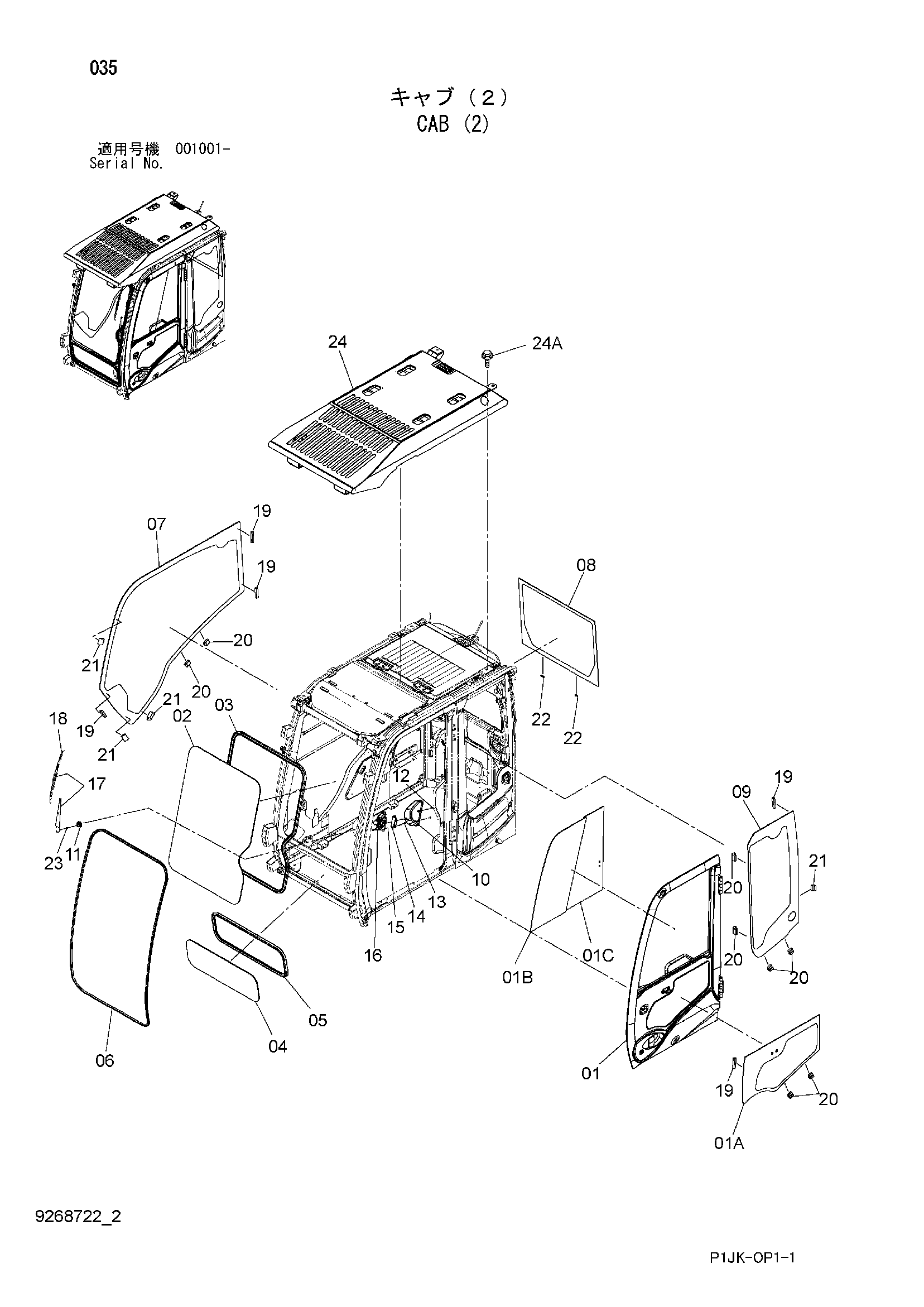

Заводская схема «Кабина (2)» для HITACHI ZX520LCR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4671631 | Дверь в сборе | 1 |
| 01A | 4651658 | Стекло | 1 |
| 01B | 4651659 | Стекло | 1 |
| 01C | 4651660 | Стекло | 1 |
| 02 | 4668645 | Стекло | 1 |
| 03 | 4667917 | Резиновая прокладка | 1 |
| 04 | 4668647 | Стекло | 1 |
| 05 | 4667918 | Резиновая прокладка | 1 |
| 06 | 4668872 | Резиновая прокладка | 1 |
| 07 | 4651655 | Стекло | 1 |
| 08 | 4651656 | Стекло | 1 |
| 09 | 4651657 | Стекло | 1 |
| 10 | 4650573 | Крышка | 1 |
| 11 | 4671979 | Колпачок | 1 |
| 12 | 4658109 | Винт с шайбой | 2 |
| 13 | 4658095 | Болт с шайбой | 2 |
| 14 | 4671978 | Кронштейн | 1 |
| 15 | 4658110 | Болт с шайбой | 2 |
| 16 | 4650570 | Мотор стеклоочистителя | 1 |
| 17 | 4671975 | Рычаг стеклоочистителя | 1 |
| 18 | 4650572 | Щётка стеклоочистителя | 1 |
| 19 | 4659595 | Резиновая прокладка | 5 |
| 20 | 4659592 | Проставка | 8 |
| 21 | 4659593 | Проставка | 4 |
| 22 | 4659594 | Проставка | 2 |
| 23 | 4464401 | Гайка | 1 |
| 24 | 4648520 | Защитный кожух | 1 |
| 24A | 4456179 | Болт с шайбой | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX520LCR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
