Инструмент короб крышка — HITACHI ZX520LCR-3

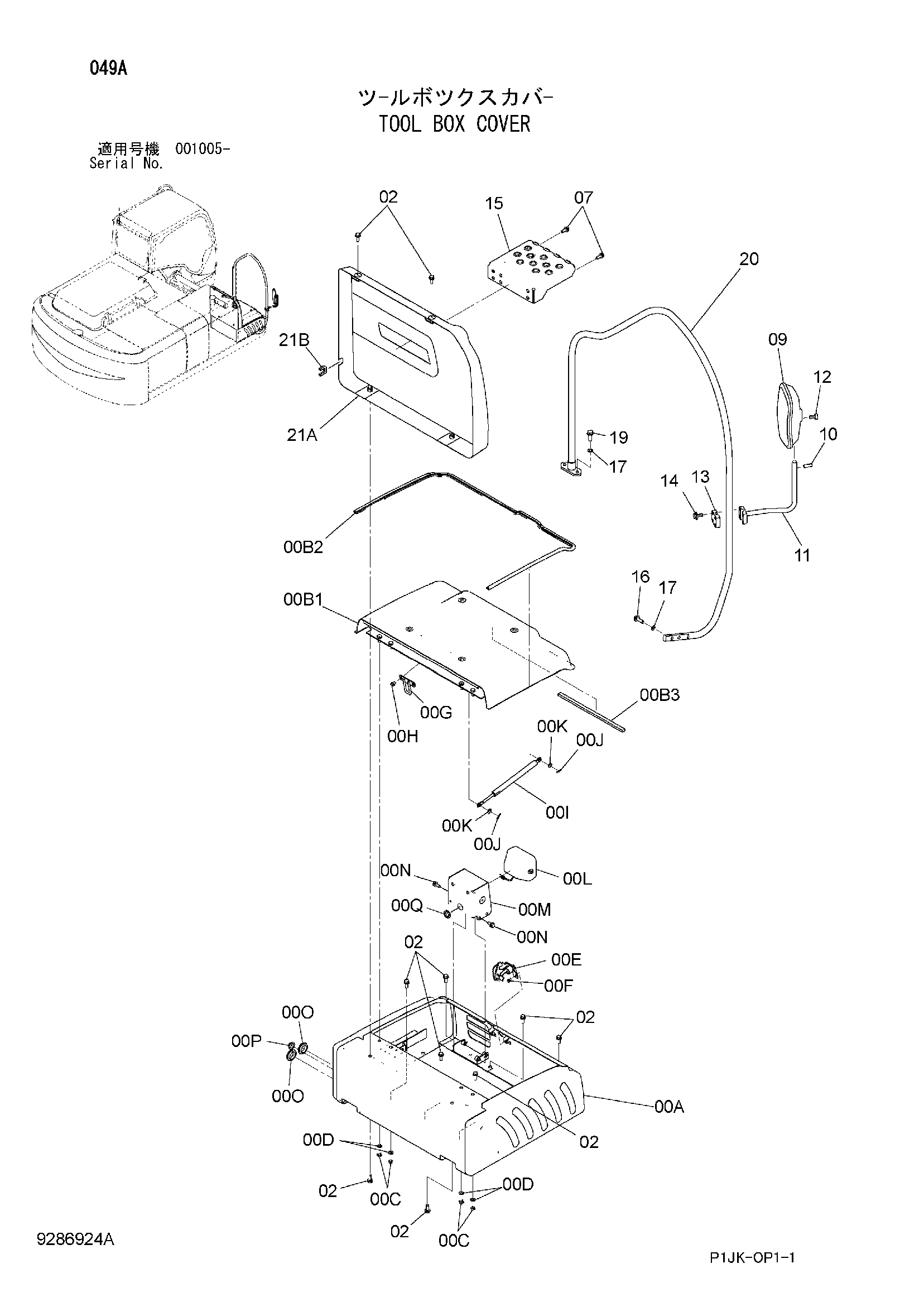

Заводская схема «Инструмент короб крышка» для HITACHI ZX520LCR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9252727 | Ящик для инструментов | 1 |
| 00A | 6023787 | Ящик для инструментов | 1 |
| 00B | 8100809 | Крышка | 1 |
| 00B1 | 6023788 | Крышка | 1 |
| 00B2 | 4639385 | Уплотнительная окантовка | 1 |
| 00B3 | 4636527 | Резиновая прокладка | 1 |
| 00C | J950010 | Гайка | 4 |
| 00D | A590110 | Плоская шайба | 4 |
| 00E | 4631659 | Замок | 1 |
| 00F | J260614 | Болт с шайбой | 2 |
| 00F1 | J900814 | Болт | 1 |
| 00F2 | A590108 | Плоская шайба | 1 |
| 00G | 8100524 | Защёлка | 1 |
| 00H | J260816 | Болт с шайбой | 2 |
| 00H1 | J900816 | Болт | 1 |
| 00H2 | A590108 | Плоская шайба | 1 |
| 00I | 4352457 | Стойка | 1 |
| 00J | 4022697 | Стопорный палец | 2 |
| 00K | A590110 | Плоская шайба | 2 |
| 00L | 4274478 | Фара | 1 |
| 00L1 | 4285646 | Рассеиватель | 1 |
| 00L2 | 4285647 | Обод | 1 |
| 00L3 | 4285648 | Лампа | 1 |
| 00L4 | 4288342 | Прокладка | 1 |
| 00L5 | J600616 | Болт | 2 |
| 00M | 8100886 | Крышка | 1 |
| 00N | J271025 | Болт с шайбой | 3 |
| 00N1 | J901025 | Болт | 1 |
| 00N2 | J222010 | Шайба | 1 |
| 00O | 4276215 | Резиновая втулка | 2 |
| 00P | 4613243 | Резиновая втулка | 1 |
| 00Q | 4335429 | Резиновая втулка | 1 |
| 02 | J271030 | Болт с шайбой | 10 |
| 02A | J901030 | Болт | 1 |
| 02B | J222010 | Шайба | 1 |
| 07 | J271030 | Болт с шайбой | 4 |
| 07A | J901030 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 4418912 | Зеркало | 1 |
| 10 | 4144018 | Пружинный штифт | 1 |
| 11 | 8093733 | Стойка | 1 |
| 12 | J780545 | Болт с внутренним шестигранником | 4 |
| 13 | 4376895 | Хомут | 1 |
| 14 | J260850 | Болт с шайбой | 4 |
| 14A | J900850 | Болт | 1 |
| 14B | A590108 | Плоская шайба | 1 |
| 15 | 7049994 | Ступень | 1 |
| 16 | J921240 | Болт | 2 |
| 17 | J222012 | Шайба | 4 |
| 19 | J921230 | Болт | 2 |
| 20 | 7052945 | Стойка | 1 |
| 21 | 9278696 | Крышка | 1 |
| 21A | 7052925 | Крышка | 1 |
| 21B | 4651835 | Уплотнительная окантовка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX520LCR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
