Гидромолот, гидроножницы трубопроводы (стрела)<R> — HITACHI ZX520LCR-3

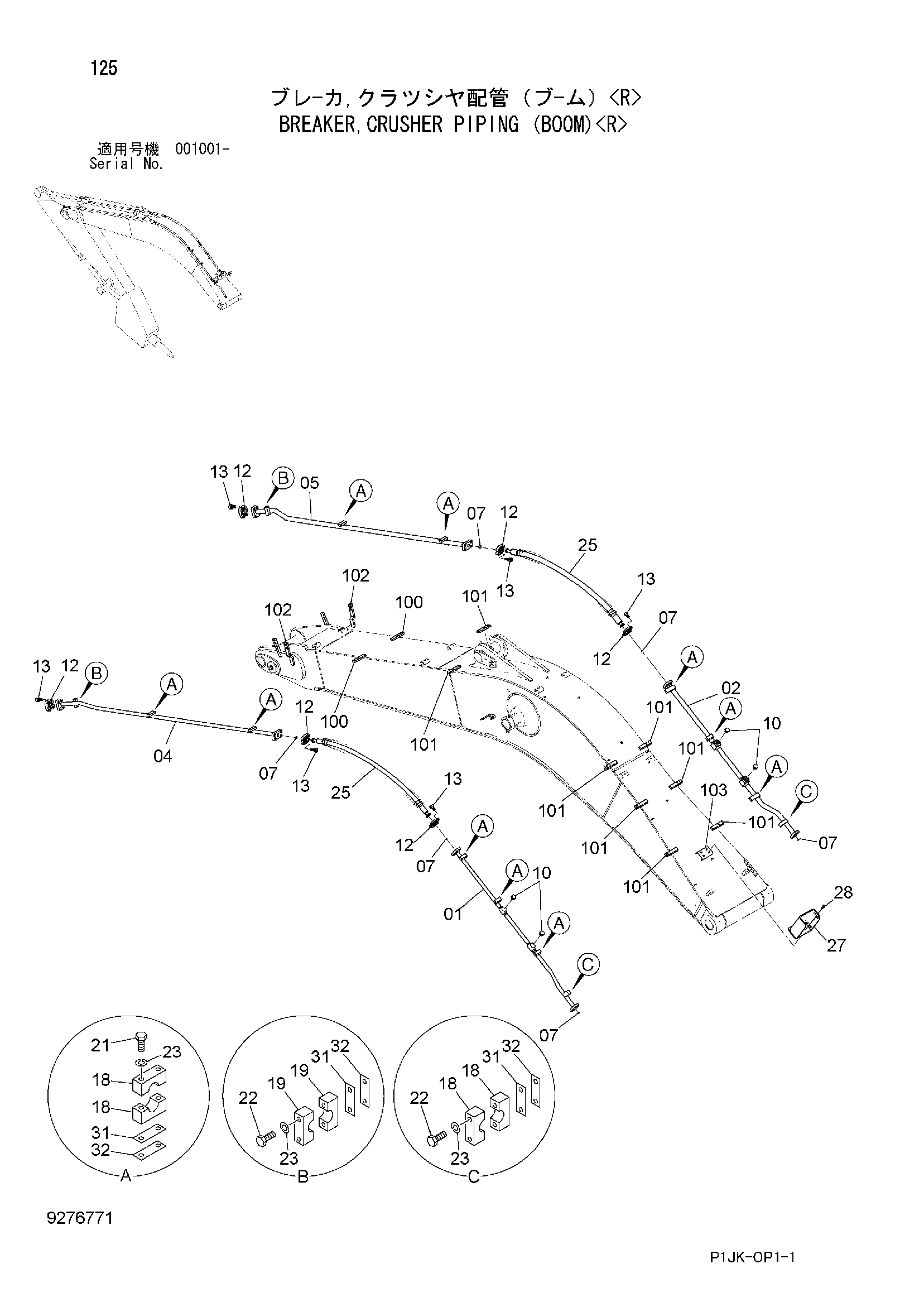

Заводская схема «Гидромолот, гидроножницы трубопроводы (стрела)<R>» для HITACHI ZX520LCR-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8109097 | Трубка | 1 |
| 02 | 8109096 | Трубка | 1 |
| 04 | 8109099 | Трубка | 1 |
| 05 | 8109098 | Трубка | 1 |
| 07 | 4508805 | Уплотнительное кольцо | 6 |
| 10 | A885008 | Пробка | 4 |
| 10A | 4506429 | Уплотнительное кольцо | 1 |
| 12 | 4089703 | Разъёмный фланец | 12 |
| 13 | M341445 | Болт с внутренним шестигранником | 24 |
| 18 | 4610222 | Хомут трубки | 24 |
| 19 | 4620318 | Хомут трубки | 4 |
| 21 | J901685 | Болт | 20 |
| 22 | J901695 | Болт | 8 |
| 23 | A590916 | Пружинная шайба | 28 |
| 25 | 4604191 | Шланг | 2 |
| 27 | 7050816 | Кронштейн | 1 |
| 28 | J271240 | Болт с шайбой | 4 |
| 28A | J901240 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 31 | 4617276 | Регулировочная шайба 1.0mm | 4 |
| 32 | 4617277 | Регулировочная шайба 2.3mm | 4 |
| 100 | 4669626 | Седло винта | 2 |
| 101 | 4610218 | Седло винта | 8 |
| 102 | 4610217 | Седло винта | 2 |
| 103 | 9766203 | Седло винта | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX520LCR-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
