Трубопроводы системы смазки (рукоять 4.9m) — HITACHI ZX520LCH-3F

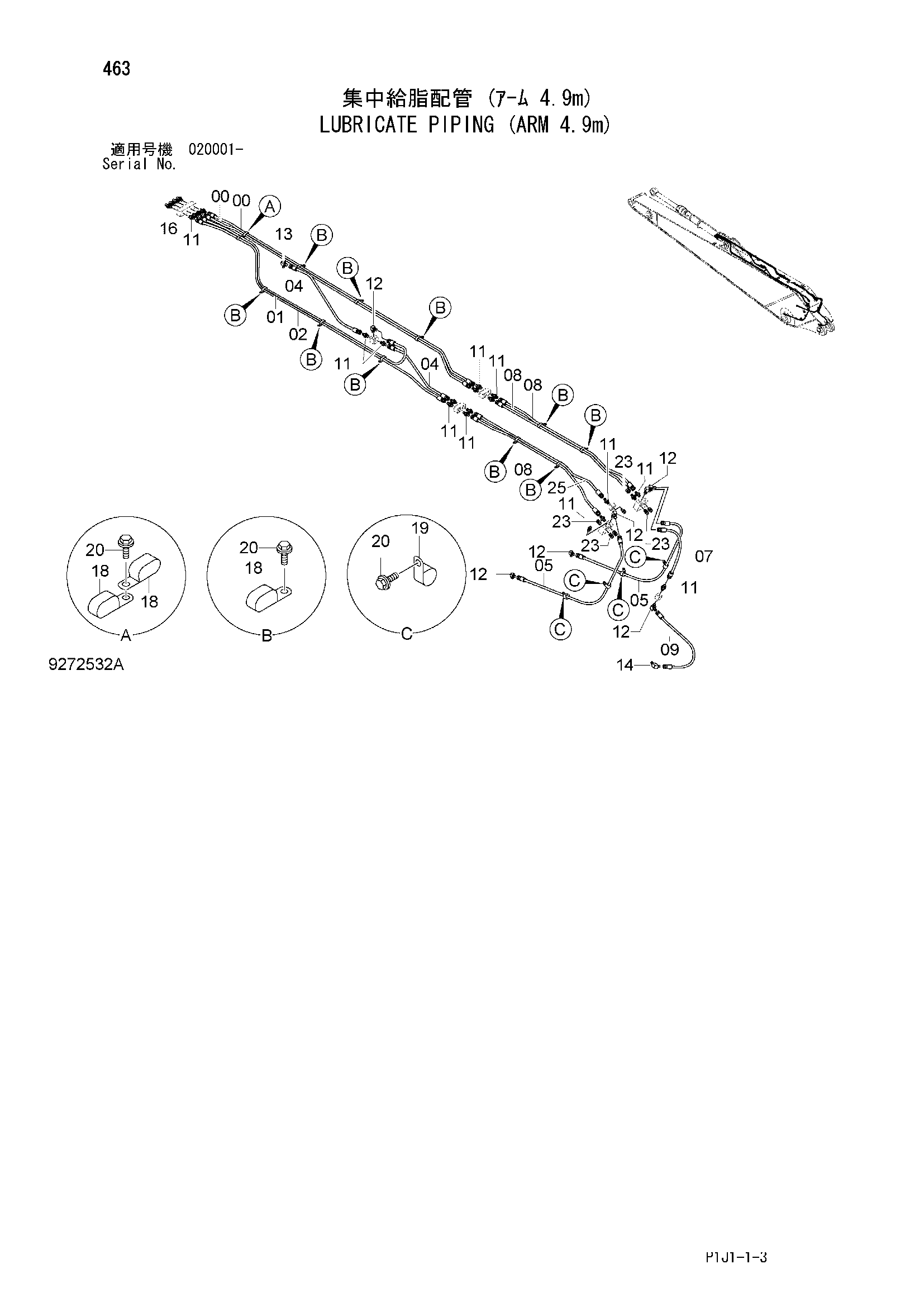

Заводская схема «Трубопроводы системы смазки (рукоять 4.9m)» для HITACHI ZX520LCH-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4428999 | Пластиковый шланг | 2 |
| 01 | 4260314 | Нейлоновый шланг | 1 |
| 02 | 4258884 | Нейлоновый шланг | 1 |
| 04 | 4289423 | Нейлоновый шланг | 2 |
| 05 | 4221265 | Нейлоновый шланг | 2 |
| 07 | 4251960 | Нейлоновый шланг | 1 |
| 08 | 4223550 | Нейлоновый шланг | 3 |
| 09 | 4402701 | Шланг | 1 |
| 11 | 4154651 | Адаптер | 19 |
| 12 | 4154656 | Угловой штуцер | 7 |
| 13 | 4256211 | Угловой штуцер | 1 |
| 14 | 4154655 | Угловой штуцер | 1 |
| 16 | J75482 | Пресс-маслёнка | 4 |
| 18 | 4192018 | Зажим | 12 |
| 19 | 4190261 | Зажим | 4 |
| 20 | J271025 | Болт с шайбой | 15 |
| 20A | J901025 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 23 | 94-2022 | Пробка | 7 |
| 25 | 4249332 | Нейлоновый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX520LCH-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
