Пилотные гидролинии (2-2) — HITACHI ZX520LCH-3F

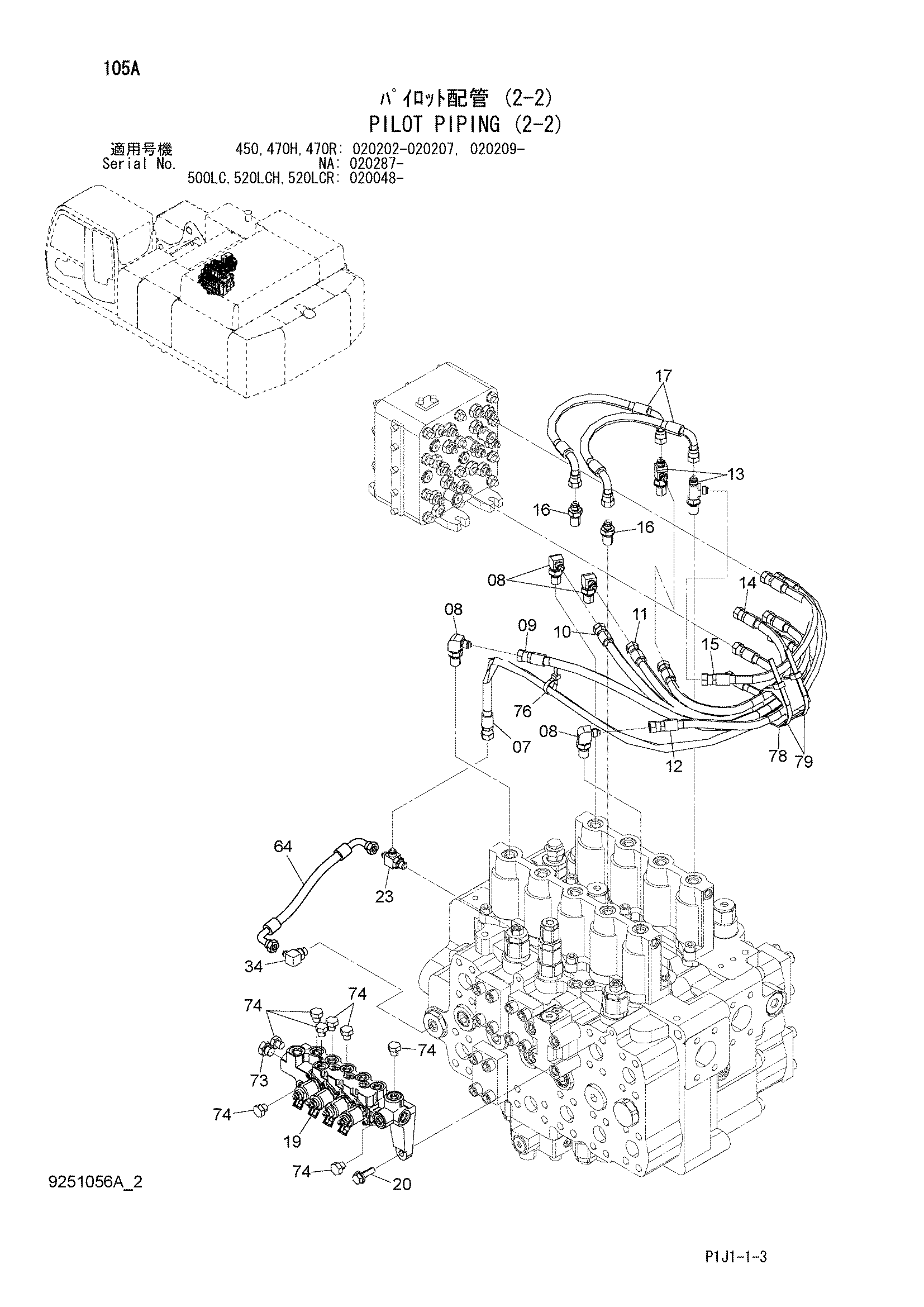

Заводская схема «Пилотные гидролинии (2-2)» для HITACHI ZX520LCH-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | 9272311 | Шланг в сборе | 1 |
| 07A | 4664469 | Шланг | 1 |
| 07B | 4327293 | Защитный кожух | 1 |
| 08 | 4208913 | Угловой штуцер | 4 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4634373 | Шланг | 1 |
| 10 | 4634375 | Шланг | 1 |
| 11 | 4634372 | Шланг | 1 |
| 12 | 4634369 | Шланг | 1 |
| 13 | 4208910 | Тройник | 2 |
| 13A | 4509180 | Уплотнительное кольцо | 1 |
| 14 | 4634366 | Шланг | 1 |
| 15 | 4634367 | Шланг | 1 |
| 16 | 4202422 | Адаптер | 2 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | 4436269 | Шланг | 2 |
| 19 | 9246518 | Электромагнитный клапан | 1 |
| 20 | J271035 | Болт с шайбой | 2 |
| 20A | J901035 | Болт | 1 |
| 20B | J222010 | Шайба | 1 |
| 23 | A852422 | Тройник | 1 |
| 23A | 957366 | Уплотнительное кольцо | 1 |
| 34 | A852322 | Угловой штуцер | 1 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 64 | 4627868 | Шланг | 1 |
| 73 | 4092534 | Пробка | 1 |
| 73 | A885003 | Пробка | 1 |
| 73A | 4509180 | Уплотнительное кольцо | 1 |
| 74 | 4093624 | Пробка | 8 |
| 74 | A885002 | Пробка | 8 |
| 74A | 957366 | Уплотнительное кольцо | 1 |
| 76 | 4055311 | Ленточный зажим | 1 |
| 78 | 4258351 | Резиновая втулка | 1 |
| 79 | 4121859 | Ленточный зажим | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX520LCH-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
