052: Масляные и вакуумные трубопроводы двигателя — HITACHI ZX520LCH-3F

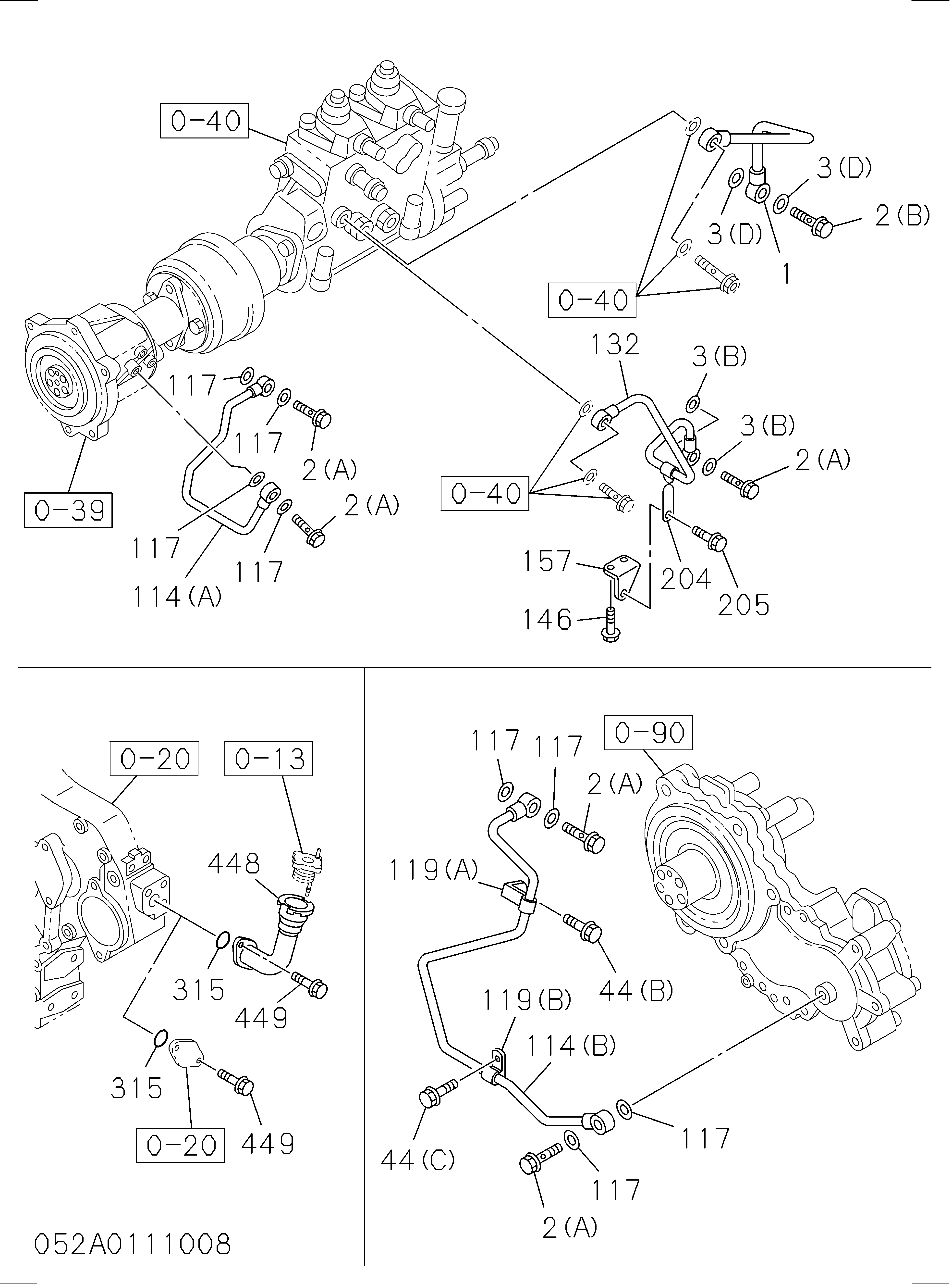

Заводская схема «052: Масляные и вакуумные трубопроводы двигателя» для HITACHI ZX520LCH-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1133140220 | Трубка масляный, впрыск насос TO C/BL | 1 |
| 002(A) | 1096750770 | Болт проушина, масляный трубка | 3 |
| 002(A) | 8973722380 | Болт проушина, масляный трубка | 3 |
| 002(B) | 1096750860 | Болт проушина, масляный трубка | 1 |
| 002(C) | 8971499950 | Болт проушина, масляный трубка | 1 |
| 002(C) | 8980378230 | Болт проушина, масляный трубка | 1 |
| 002(D) | 1096751600 | Болт проушина, масляный трубка | 1 |
| 002(D) | 8980378260 | Болт проушина, масляный трубка | 1 |
| 003(A) | 1096300840 | Прокладка проушина болт, масляный трубка | 2 |
| 003(B) | 1096300830 | Прокладка проушина болт, масляный трубка | 2 |
| 003(C) | 9095714100 | Прокладка проушина болт, масляный трубка | 2 |
| 003(D) | 1096301410 | Прокладка проушина болт, масляный трубка | 2 |
| 040(A) | 0287810250 | Болт масляный трубка | 4 |
| 040(A) | 0287510250 | Болт масляный трубка | 4 |
| 044(A) | 0280806350 | Болт зажим, масляный трубка | 1 |
| 044(A) | 0280506350 | Болт зажим, масляный трубка | 1 |
| 048(A) | 1097011941 | Зажим масляный трубка | 1 |
| 048(B) | 1097011931 | Зажим масляный трубка | 1 |
| 063(A) | 8980258870 | Трубка масляный, турбокомпрессор подающий | 1 |
| 114(A) | 1133136420 | Трубка в сборе масляный, корпус | 1 |
| 117 | 1096300830 | Прокладка соединение, масляный трубка | 4 |
| 132 | 8980274410 | Трубка в сборе масляный, впрыск насос подающий | 1 |
| 146 | 0280808160 | Болт кронштейн | 2 |
| 146 | 0280508160 | Болт кронштейн | 2 |
| 147 | 8943993990 | Прокладка масляный трубка TO турбокомпрессор | 1 |
| 149(A) | 1133140610 | Трубка масляный обратный, турбокомпрессор | 1 |
| 150 | 1096234500 | Прокладка масляный трубка TO C/BL | 1 |
| 157 | 8980274750 | Кронштейн масляный трубка | 1 |
| 204 | 1097008391 | Зажим масляный трубка | 1 |
| 205 | 0280808120 | Болт зажим | 1 |
| 205 | 0280508120 | Болт зажим | 1 |
| 315 | 1096232990 | Прокладка масляный заливная горловина | 1 |
| 384(A) | 1133452270 | Кронштейн зажим, масляный трубка, турбокомпрессор | 1 |
| 404 | 0287810200 | Болт кронштейн | 1 |
| 404 | 0287510200 | Болт кронштейн | 1 |
| 449 | 0280808160 | Болт масляный заливная горловина | 2 |
| 449 | 0280508160 | Болт масляный заливная горловина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX520LCH-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
