Блок кондиционера — HITACHI ZX520LCH-3F

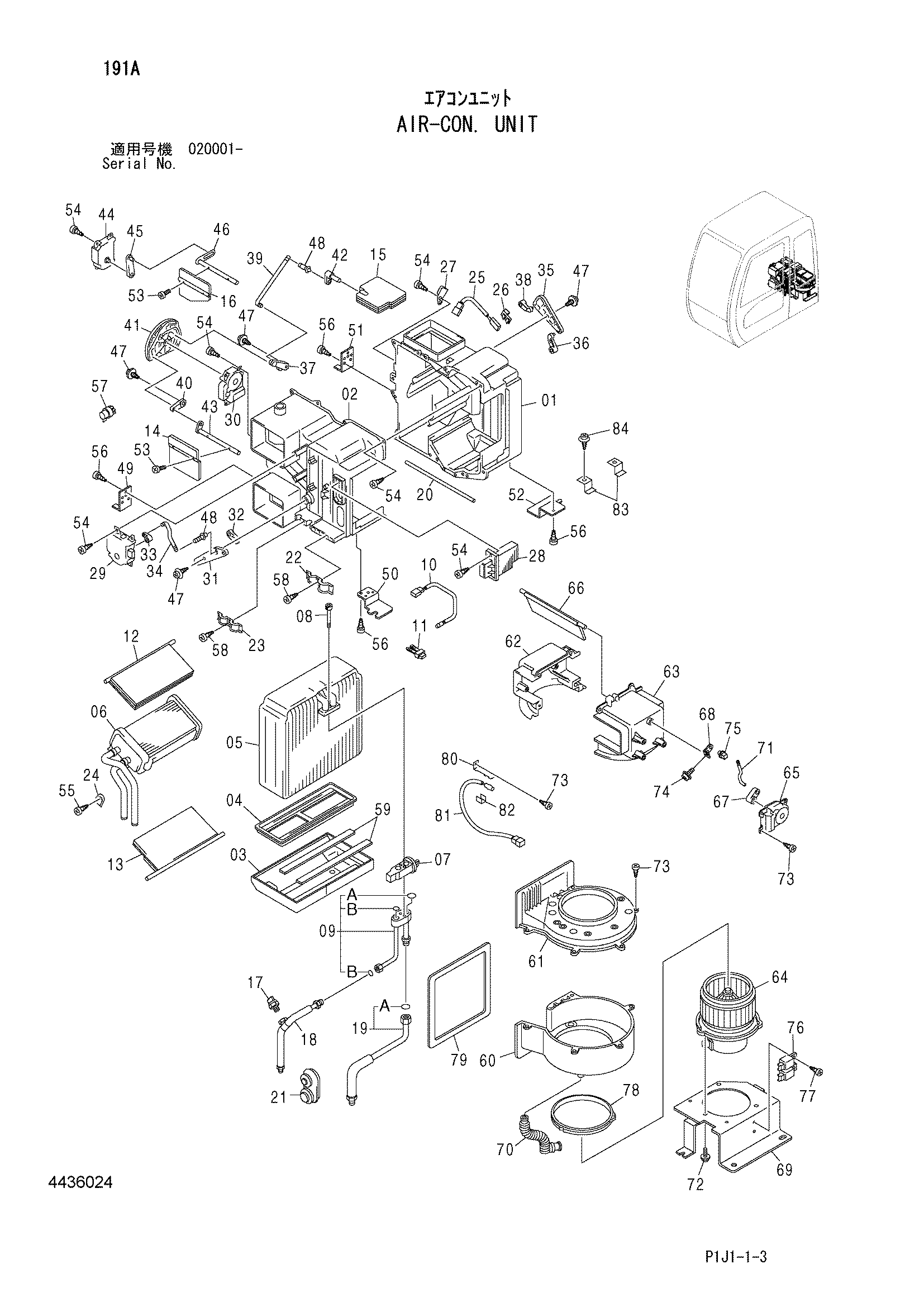

Заводская схема «Блок кондиционера» для HITACHI ZX520LCH-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4436024 | Блок аиркон | 1 | |
| 01 | 4475264 | Корпус | 1 |
| 02 | 4475265 | Корпус | 1 |
| 03 | 4475283 | Корпус | 1 |
| 04 | 4475284 | Пластина | 1 |
| 05 | 4469056 | Евапоратор | 1 |
| 05A | 4350206 | Уплотнительное кольцо | 2 |
| 06 | 4469057 | Коре | 1 |
| 07 | 4465995 | Клапан | 1 |
| 08 | 4475285 | Болт | 2 |
| 09 | 4475286 | Трубка | 1 |
| 09A | 4450206 | Резиновая прокладка | 1 |
| 09B | 4350187 | Уплотнительное кольцо | 2 |
| 10 | 4469058 | Термостат | 1 |
| 11 | 4475287 | Зажим | 2 |
| 12 | 4475288 | Дверь | 1 |
| 13 | 4475289 | Дверь | 1 |
| 14 | 4475290 | Дверь | 1 |
| 15 | 4475291 | Амортизатор | 1 |
| 16 | 4475345 | Дверь | 1 |
| 17 | 4469059 | Датчик давления | 1 |
| 17A | 4475346 | Уплотнительное кольцо | 1 |
| 18 | 4475347 | Шланг | 1 |
| 19 | 4475348 | Шланг | 1 |
| 19A | 4350206 | Уплотнительное кольцо | 1 |
| 20 | 4475349 | Пакинг | 1 |
| 21 | 4475350 | Резиновая втулка | 1 |
| 22 | 4475351 | Зажим | 1 |
| 23 | 4475352 | Зажим | 1 |
| 24 | 4475353 | Кронштейн | 1 |
| 25 | 4418144 | Термостат | 1 |
| 26 | 4418143 | Хомут | 1 |
| 27 | 4418142 | Кронштейн | 1 |
| 28 | 4469060 | IC | 1 |
| 29 | 4469061 | Гидромотор | 1 |
| 30 | 4469062 | Гидромотор | 1 |
| 31 | 4475364 | Пластина | 1 |
| 32 | 4475365 | Рычаг | 1 |
| 33 | 4475366 | Рычаг | 1 |
| 34 | 4475367 | Шток | 1 |
| 35 | 4475368 | Пластина | 1 |
| 36 | 4475369 | Рычаг | 1 |
| 37 | 4475370 | Пластина | 1 |
| 38 | 4475371 | Рычаг | 1 |
| 39 | 4475372 | Шток | 1 |
| 40 | 4475399 | Пластина | 1 |
| 41 | 4475400 | Пластина | 1 |
| 42 | 4475401 | Рычаг | 1 |
| 43 | 4475402 | Рычаг | 1 |
| 44 | 4469063 | Гидромотор | 1 |
| 45 | 4475403 | Рычаг | 1 |
| 46 | 4475404 | Рычаг | 1 |
| 47 | 4475405 | Самонарезающий винт | 4 |
| 48 | 4469047 | Хомут | 2 |
| 49 | 4475406 | Кронштейн | 1 |
| 50 | 4475407 | Кронштейн | 1 |
| 51 | 4475430 | Кронштейн | 1 |
| 52 | 4475431 | Кронштейн | 1 |
| 53 | 4475432 | Винт | 4 |
| 54 | 4382883 | Самонарезающий винт | 23 |
| 55 | 4236448 | Винт | 1 |
| 56 | 4382882 | Самонарезающий винт | 8 |
| 57 | 4475433 | Втулка | 1 |
| 58 | 4475434 | Самонарезающий винт | 2 |
| 59 | 4475435 | Манжета | 2 |
| 60 | 4475247 | Корпус | 1 |
| 61 | 4475248 | Корпус | 1 |
| 62 | 4475249 | Корпус | 1 |
| 63 | 4475250 | Корпус | 1 |
| 64 | 4469041 | Гидромотор | 1 |
| 65 | 4469063 | Гидромотор | 1 |
| 69 | 4475257 | Кронштейн | 1 |
| 70 | 4475258 | Шланг | 1 |
| 72 | 4475259 | Болт | 3 |
| 73 | 4382883 | Самонарезающий винт | 17 |
| 74 | 4475260 | Винт | 1 |
| 75 | 4469047 | Хомут | 1 |
| 76 | 4382860 | Реле | 2 |
| 77 | 4382832 | Самонарезающий винт | 2 |
| 78 | 4475261 | Манжета | 1 |
| 79 | 4475262 | Манжета | 1 |
| 80 | 4475263 | Кронштейн | 1 |
| 81 | 4418147 | Термостат | 1 |
| 82 | 4418149 | Хомут | 1 |
| 83 | 4475229 | Кронштейн | 2 |
| 84 | 4382882 | Самонарезающий винт | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX520LCH-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
