066: Генератор — HITACHI ZX520LCH-3F

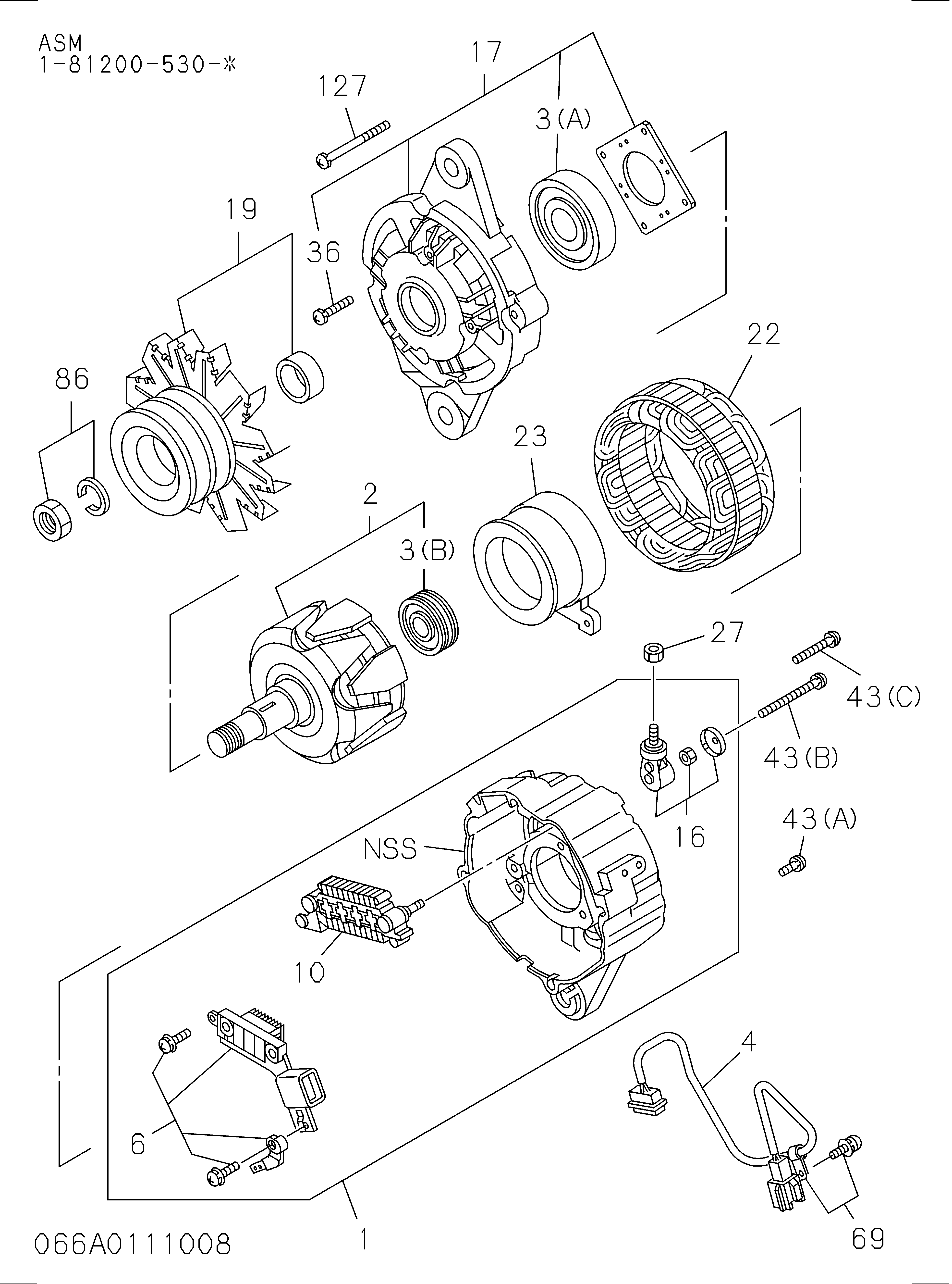

Заводская схема «066: Генератор» для HITACHI ZX520LCH-3F. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 001 | 1812143672 | Крышка в сборе RR, генератор | 1 |
| 002 | 1812211020 | Ротор генератор | 1 |
| 003(A) | 1812297690 | Подшипник ротор, генератор | 1 |
| 003(B) | 1812297700 | Подшипник ротор, генератор | 1 |
| 004 | 1812298390 | Клемма щётка, генератор | 1 |
| 006 | 1812600171 | Регулятор в сборе волтаге, генератор | 1 |
| 010 | 1812298330 | Ректифиер генератор | 1 |
| 016 | 1812297710 | Клемма в сборе ректифиер, генератор | 1 |
| 017 | 1812131010 | Крышка в сборе передний, генератор | 1 |
| 019 | 1812221301 | Шкив генератор | 1 |
| 019 | 1812221790 | Шкив генератор | 1 |
| 022 | 1812111290 | Статор генератор | 1 |
| 023 | 1812120160 | Коил ротор генератор | 1 |
| 027 | 1812297720 | Гайка ректифиер, генератор | 1 |
| 036 | 1812297680 | Винт передний крышка | 1 |
| 043(A) | 1812298320 | Винт RR концевой крышка | 1 |
| 043(B) | 1812297730 | Винт RR концевой крышка | 1 |
| 043(C) | 1812297740 | Винт RR концевой крышка | 1 |
| 069 | 1812298360 | Зажим провод, генератор | 1 |
| 086 | 8971781340 | Гайка комплект шкив, генератор | 1 |
| 127 | 1812297670 | Болт комплект генератор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX520LCH-3F и серийный номер машины. Это снижает риск заказа детали другого исполнения.
