Опора радиатора — HITACHI ZX520LCH-3

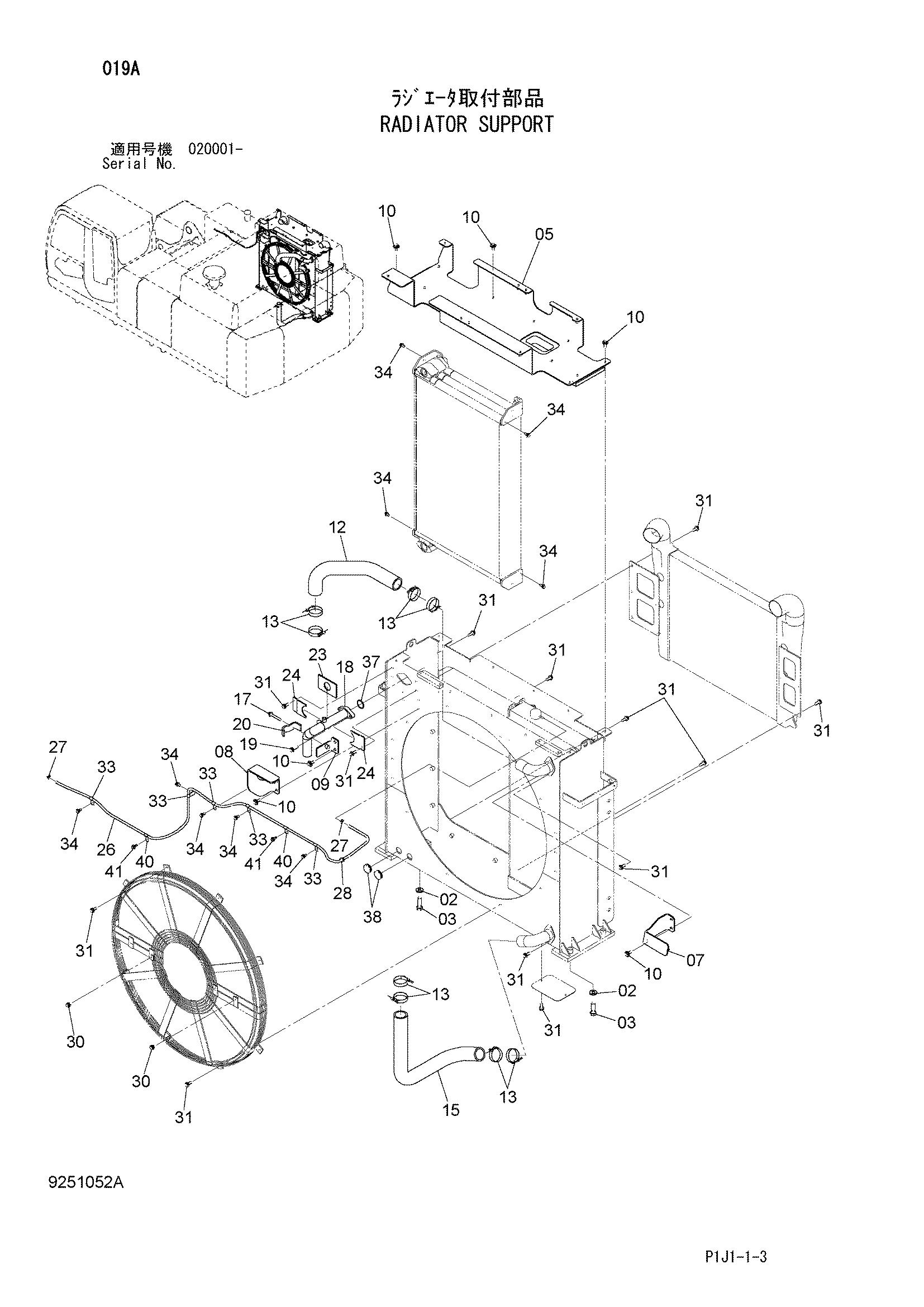

Заводская схема «Опора радиатора» для HITACHI ZX520LCH-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | J222020 | Шайба | 4 |
| 03 | J922065 | Болт | 4 |
| 05 | 7048500 | Крышка | 1 |
| 07 | 8100796 замена: 8110263 | Кронштейн | 1 |
| 07 | 8110263 | Кронштейн | 1 |
| 08 | 8100795 | Кронштейн | 1 |
| 09 | 8104283 | Кронштейн | 1 |
| 10 | J281235 | Болт с шайбой | 16 |
| 10A | J901235 | Болт | 1 |
| 10B | 4249324 | Шайба | 1 |
| 12 | 3104740 | Водяной шланг | 1 |
| 13 | 4263764 | Хомут шланга | 8 |
| 15 | 3104739 | Водяной шланг | 1 |
| 17 | J271280 | Болт с шайбой | 1 |
| 17A | J901280 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 18 | 7048447 | Трубка | 1 |
| 19 | J271245 | Болт с шайбой | 2 |
| 19A | J901245 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 20 | 4053697 | Хомут трубки | 1 |
| 23 | 4637669 | Резиновая прокладка | 1 |
| 24 | 4637661 | Крышка | 2 |
| 26 | 4631038 | Водяной шланг | 1 |
| 27 | 4508575 | Хомут шланга | 2 |
| 28 | 445100 | Резиновая втулка | 1 |
| 30 | J271220 | Болт с шайбой | 4 |
| 30A | J901220 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 31 | J271235 | Болт с шайбой | 27 |
| 31A | J901235 | Болт | 1 |
| 31B | J222012 | Шайба | 1 |
| 33 | 4190272 | Зажим | 5 |
| 34 | J271025 | Болт с шайбой | 17 |
| 34A | J901025 | Болт | 1 |
| 34B | J222010 | Шайба | 1 |
| 37 | 985096 | Уплотнительное кольцо | 1 |
| 38 | 4288445 | Втулка | 2 |
| 40 | 4190272 | Зажим | 2 |
| 41 | J271025 | Болт с шайбой | 2 |
| 41A | J901025 | Болт | 1 |
| 41B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX520LCH-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
