Гидролинии хода крышка <520> — HITACHI ZX520LCH-3

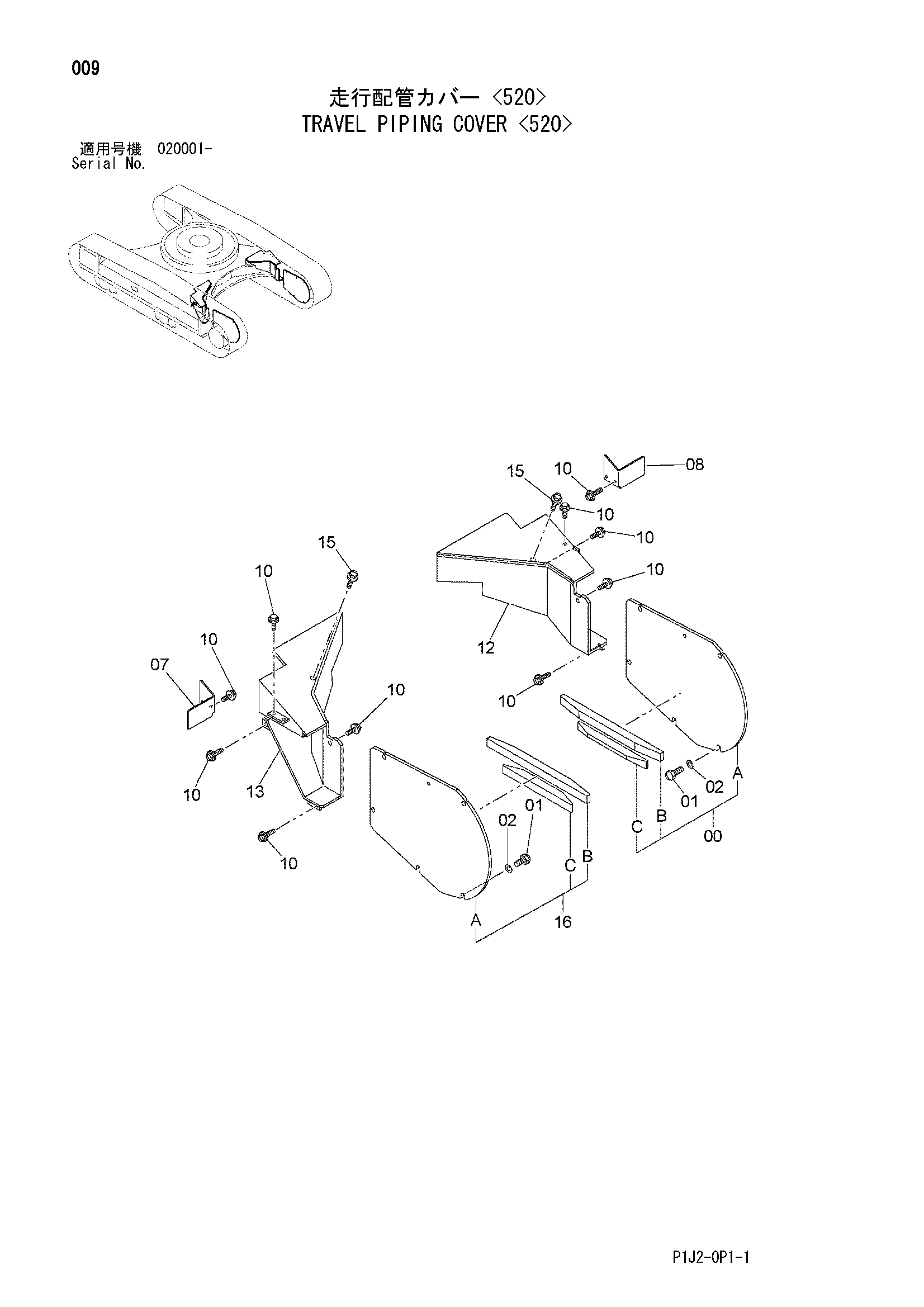

Заводская схема «Гидролинии хода крышка <520>» для HITACHI ZX520LCH-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8094029 | Крышка | 1 |
| 00A | 3092031 | Крышка | 1 |
| 00B | 4616466 | Штанга | 1 |
| 00C | 4630367 | Штанга | 1 |
| 01 | 4257968 | Болт башмак | 12 |
| 02 | A590916 | Пружинная шайба | 12 |
| 07 | 8061381 | Крышка | 1 |
| 08 | 8061382 | Крышка | 1 |
| 10 | J271230 | Болт с шайбой | 16 |
| 10A | J901230 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 12 | 6020985 | Крышка | 1 |
| 13 | 6020986 | Крышка | 1 |
| 15 | J271220 | Болт с шайбой | 2 |
| 15A | J901220 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 16 | 8094030 | Крышка | 1 |
| 16A | 3092031 | Крышка | 1 |
| 16B | 4616466 | Штанга | 1 |
| 16C | 4630367 | Штанга | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX520LCH-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
