BER рукоять 2.9m — HITACHI ZX520LCH-3

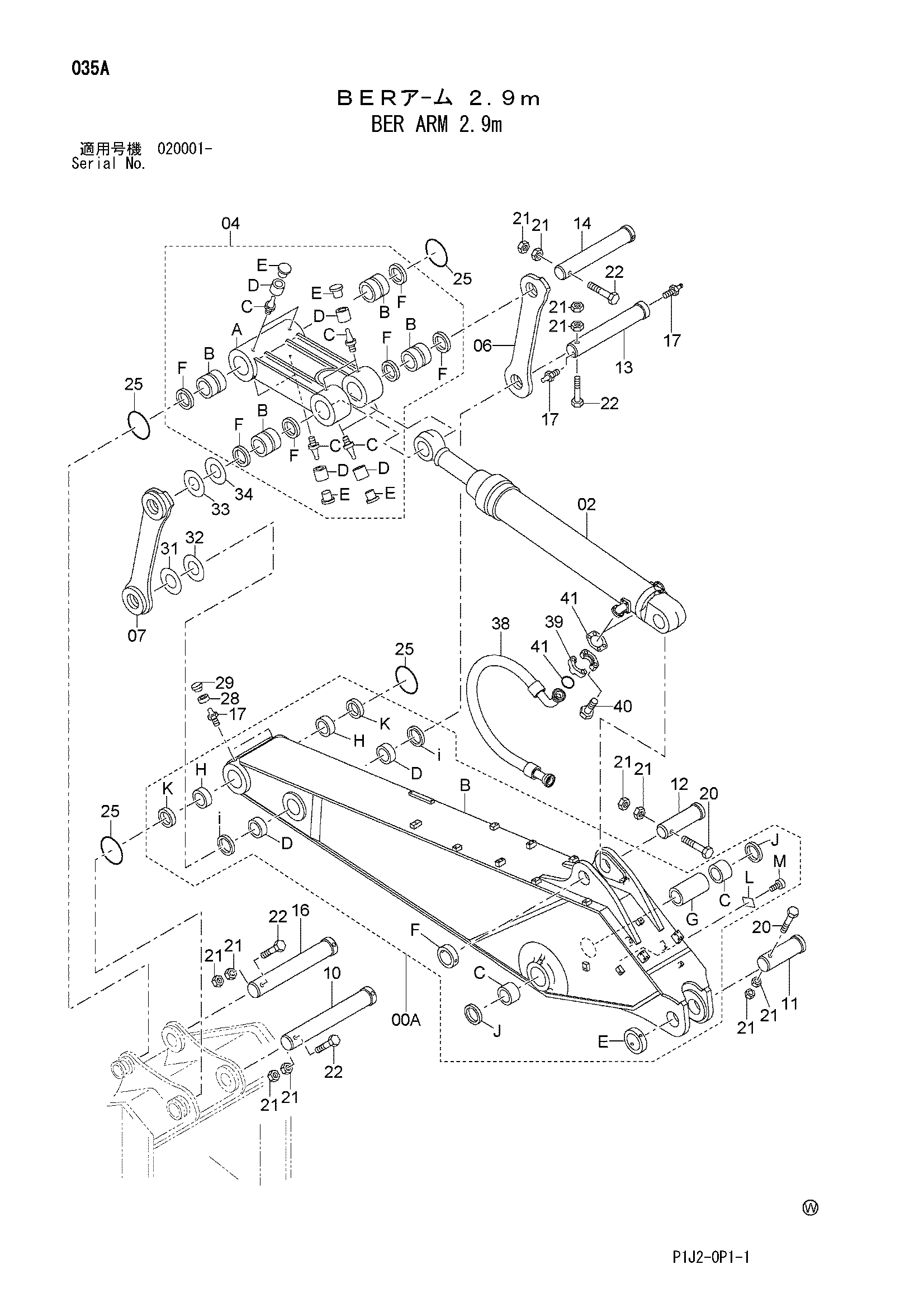

Заводская схема «BER рукоять 2.9m» для HITACHI ZX520LCH-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A-M | 9269839 | Рукоять | 1 |
| 00A | 7051642 | Рукоять | 1 |
| 00B | 5010969 | Рукоять | 1 |
| 00C | 3055205 | Втулка | 2 |
| 00D | 3026075 | Втулка | 2 |
| 00E | 4205110 | Ограничитель | 1 |
| 00F | 4143531 | Ограничитель | 1 |
| 00G | 4334122 | Проставка | 1 |
| 00H | 3079233 | Втулка | 2 |
| 00I | 4074008 | Пылезащитное уплотнение | 2 |
| 00J | 4251752 | Пылезащитное уплотнение | 2 |
| 00K | 4251212 | Пылезащитное уплотнение | 2 |
| 00M | M492564 | Приводной винт | 4 |
| 02 | 4637754 | Гидроцилиндр ковша | 1 |
| 04 | 9214392 | Тяга A | 1 |
| 04A | 7042479 | Тяга | 1 |
| 04B | 3060476 | Втулка | 4 |
| 04C | J75481 | Пресс-маслёнка | 8 |
| 04D | 4130686 | Втулка | 8 |
| 04E | 4105912 | Колпачок | 8 |
| 04F | 4251212 | Пылезащитное уплотнение | 6 |
| 06 | 3089548 | Тяга | 1 |
| 07 | 8080474 | Тяга | 1 |
| 10 | 3104742 | Палец | 1 |
| 11 | 3104744 | Палец | 1 |
| 12 | 3038820 | Палец | 1 |
| 13 | 3055219 | Палец | 1 |
| 14 | 3084263 | Палец | 1 |
| 16 | 3093215 | Палец | 1 |
| 17 | J75481 | Пресс-маслёнка | 4 |
| 20 | J932013 | Болт | 2 |
| 21 | J951020 | Гайка | 12 |
| 22 | 4276312 | Болт | 4 |
| 25 | 4487682 | Уплотнительное кольцо | 4 |
| 28 | 4130686 | Втулка | 2 |
| 29 | 4105912 | Колпачок | 2 |
| 31 | 4134370 | Регулировочная шайба 1.0mm | 1 |
| 32 | 4134371 | Регулировочная шайба 1.6mm | 1 |
| 33 | 4134372 | Регулировочная шайба 1.0mm | 1 |
| 34 | 4134373 | Регулировочная шайба 1.6mm | 1 |
| 38 | 4659204 | Шланг | 2 |
| 39 | 4085560 | Разъёмный фланец | 4 |
| 40 | M341240 | Болт с внутренним шестигранником | 8 |
| 41 | 966993 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX520LCH-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
