Электрооборудование (6) — HITACHI ZX520LCH-3

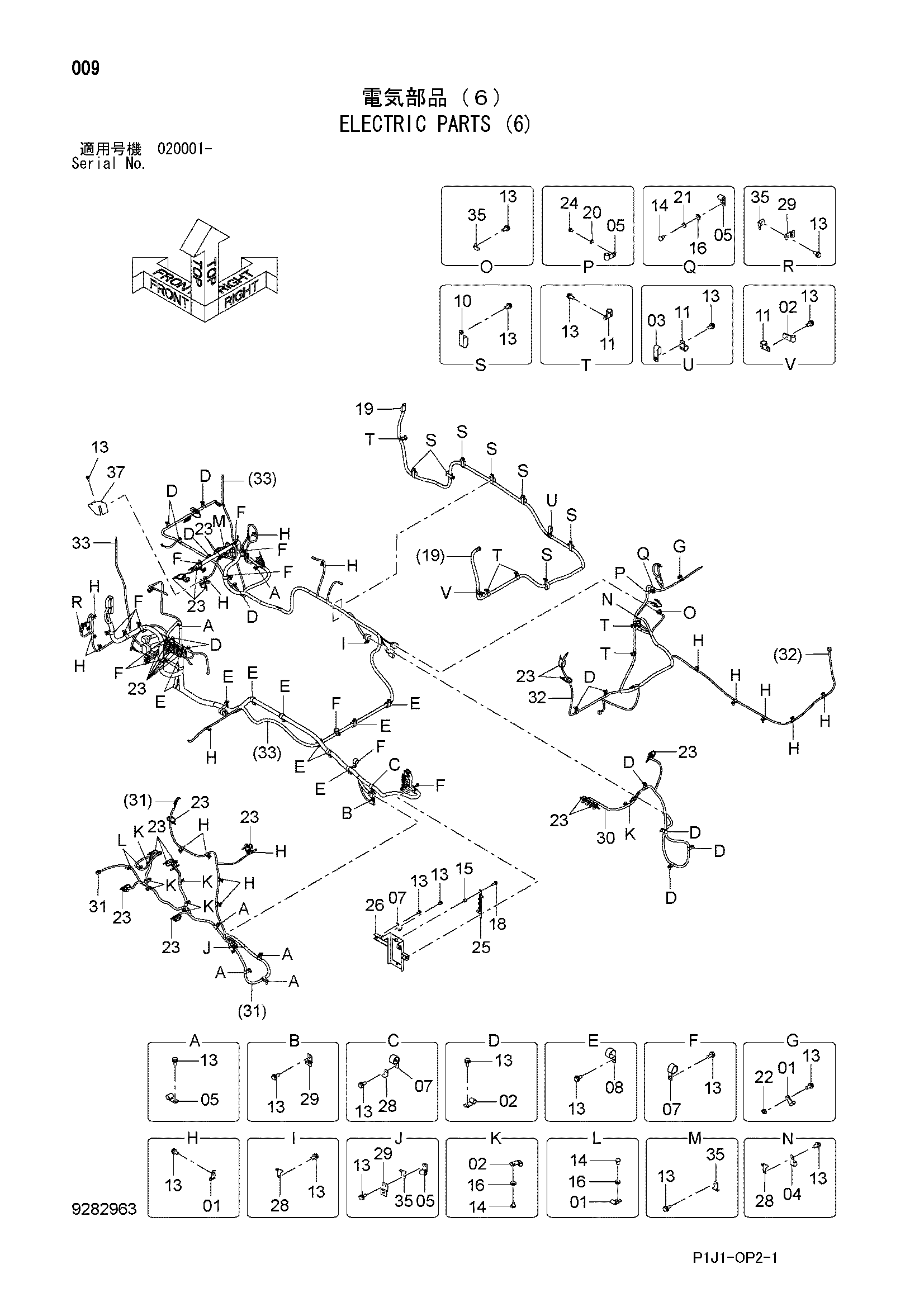

Заводская схема «Электрооборудование (6)» для HITACHI ZX520LCH-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4190261 | Зажим | 20 |
| 02 | 4190275 | Зажим | 21 |
| 03 | 4190282 | Зажим | 1 |
| 04 | 4190273 | Зажим | 1 |
| 05 | 4190253 | Зажим | 9 |
| 07 | 4192035 | Зажим | 14 |
| 08 | 4190264 | Зажим | 10 |
| 10 | 4192034 | Зажим | 7 |
| 11 | 4190262 | Зажим | 7 |
| 13 | J271025 | Болт с шайбой | 86 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J901016 | Болт | 10 |
| 15 | 4322539 | Проставка | 2 |
| 16 | J222010 | Шайба | 10 |
| 18 | J271040 | Болт с шайбой | 2 |
| 18A | J901040 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | 4605568 | Жгут проводов | 1 |
| 20 | A590108 | Плоская шайба | 1 |
| 21 | A590910 | Пружинная шайба | 1 |
| 22 | J950010 | Гайка | 1 |
| 23 | 4055312 | Ленточный зажим | 23 |
| 24 | J900812 | Болт | 1 |
| 25 | 8110130 | Кронштейн | 1 |
| 26 | 8101178 | Кронштейн | 1 |
| 28 | 4418301 | Кронштейн | 3 |
| 29 | 4448037 | Кронштейн | 3 |
| 30 | 2052446 | Жгут проводов | 1 |
| 31 | 2052447 | Жгут проводов | 1 |
| 32 | 2052448 | Жгут проводов | 1 |
| 33 | 0005823 | Жгут проводов | 1 |
| 35 | 4257159 | Кронштейн | 4 |
| 37 | 8108286 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX520LCH-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
