Кабина (4) — HITACHI ZX520LCH-3

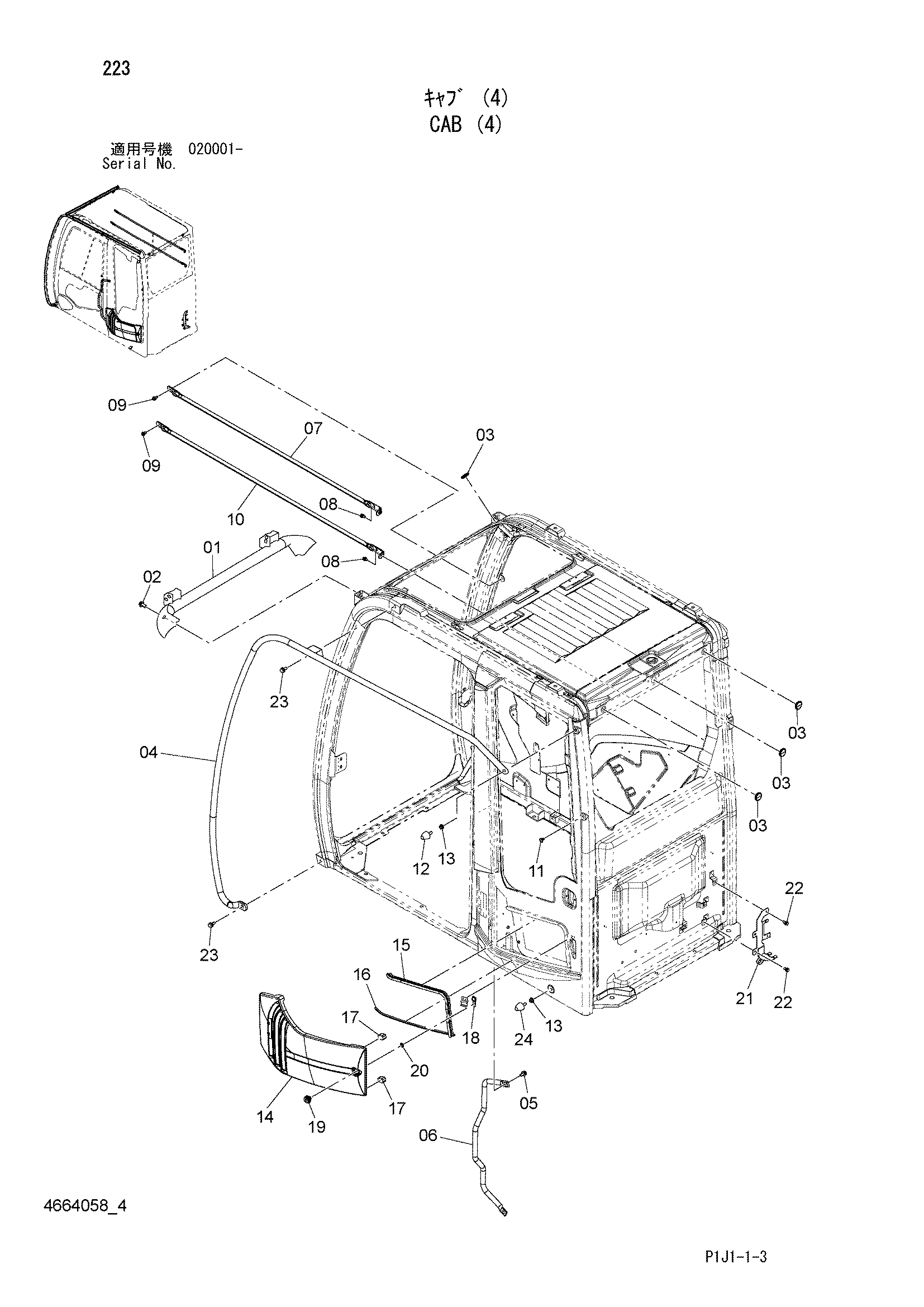

Заводская схема «Кабина (4)» для HITACHI ZX520LCH-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4678830 | Трубка | 1 |
| 02 | 4678832 | Болт с внутренним шестигранником | 4 |
| 03 | 4662744 | Втулка | 4 |
| 04 | 4671089 | Поручень | 1 |
| 05 | J271025 | Болт с шайбой | 2 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 4662760 | Поручень | 1 |
| 07 | 4662761 | Защитный кожух | 1 |
| 08 | 4658110 | Болт с шайбой | 2 |
| 09 | 4600275 | Винт с шайбой | 2 |
| 10 | 4662762 | Защитный кожух | 1 |
| 11 | 4662755 | Зажим | 1 |
| 12 | 4607408 | Ограничитель | 1 |
| 13 | 4341450 | Гайка | 2 |
| 14 | 4662768 | LID | 1 |
| 15 | 4662745 | Резиновая прокладка | 1 |
| 16 | 4662746 | Резиновая прокладка | 1 |
| 17 | 4662771 | Резиновое уплотнение | 2 |
| 18 | 4662751 | Стопорная пластина | 1 |
| 19 | 4662763 | Гидроцилиндр | 1 |
| 20 | 4662770 | Шайба | 1 |
| 21 | 4661732 | Кронштейн | 1 |
| 22 | 4464320 | Болт фланец | 2 |
| 23 | 4665689 | Болт с шайбой | 2 |
| 24 | 4643284 | Ограничитель | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX520LCH-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
