Гидроцилиндр отвала — HITACHI ZX50UNA-3

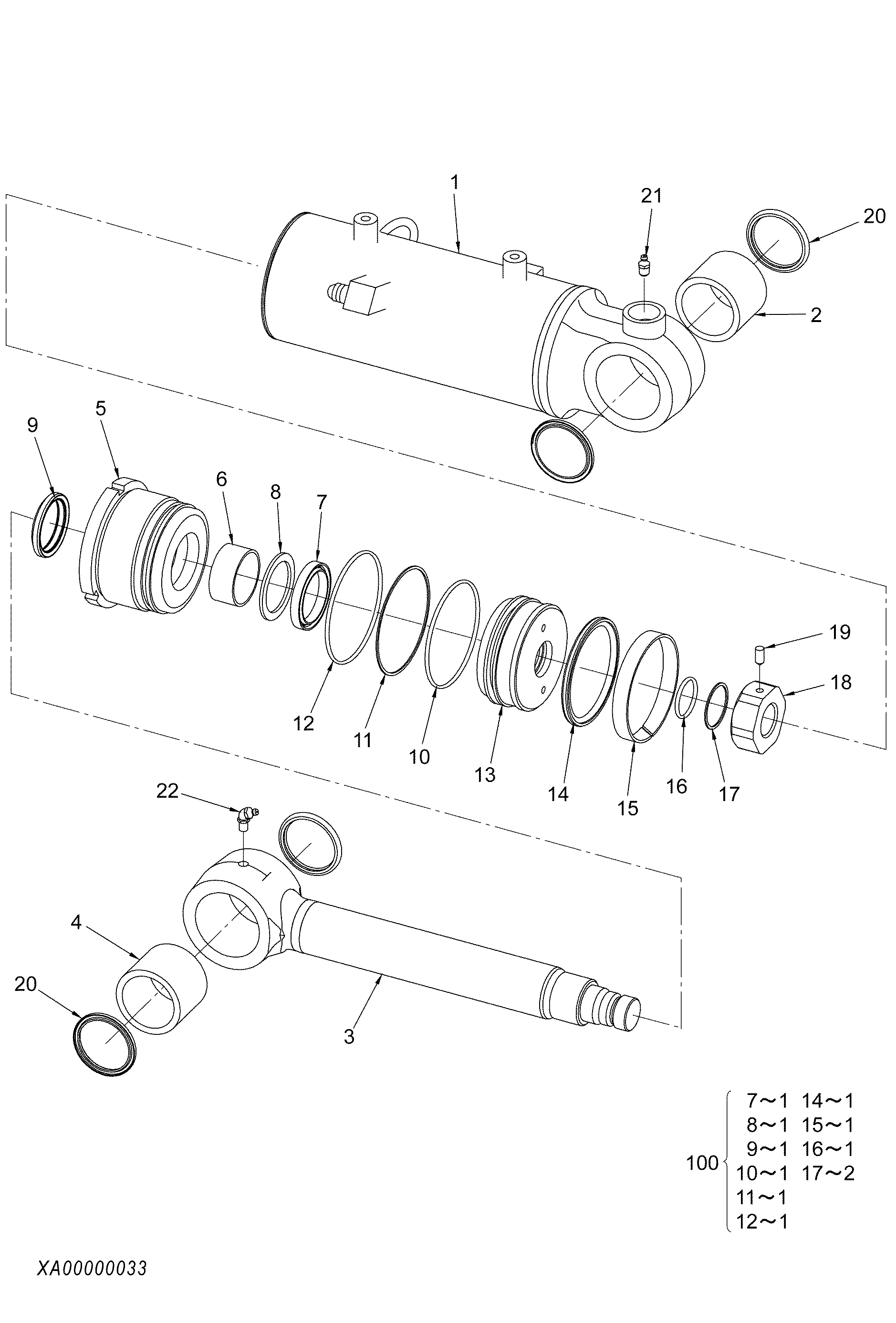

Заводская схема «Гидроцилиндр отвала» для HITACHI ZX50UNA-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4714988 | Гидроцилиндр отвала | 1 | |
| 1 | XB00000693 | Труба гидроцилиндра | 1 |
| 2 | 4334427 | Втулка | 1 |
| 3 | XB00000695 | Шток поршня | 1 |
| 4 | 4334427 | Втулка | 1 |
| 5 | XB00000696 | Головка гидроцилиндра | 1 |
| 6 | XB00000685 | Втулка | 1 |
| 7 | XB00000588 | Манжета U | 1 |
| 8 | XB00000686 | Опорное кольцо | 1 |
| 9 | XB00000589 | Стеклоочиститель пыль | 1 |
| 10 | A811100 | Уплотнительное кольцо | 1 |
| 11 | XB00000698 | Опорное кольцо | 1 |
| 12 | A811105 | Уплотнительное кольцо | 1 |
| 13 | XB00000700 | Поршень | 1 |
| 14 | XB00000701 | Уплотнение | 1 |
| 15 | XB00000702 | Износостойкое кольцо | 1 |
| 16 | A811040 | Уплотнительное кольцо | 1 |
| 17 | XB00000353 | Опорное кольцо | 2 |
| 18 | XB00000354 | Гайка поршень | 1 |
| 19 | 1226721 | Установочный винт | 1 |
| 20 | XB00000703 | Пылезащитное уплотнение | 4 |
| 21 | J75481 | Пресс-маслёнка | 1 |
| 22 | XB00000361 | Пресс-маслёнка | 1 |
| 100 | YD00000075 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50UNA-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
