Гидроцилиндр поворота отвала — HITACHI ZX50UNA-3

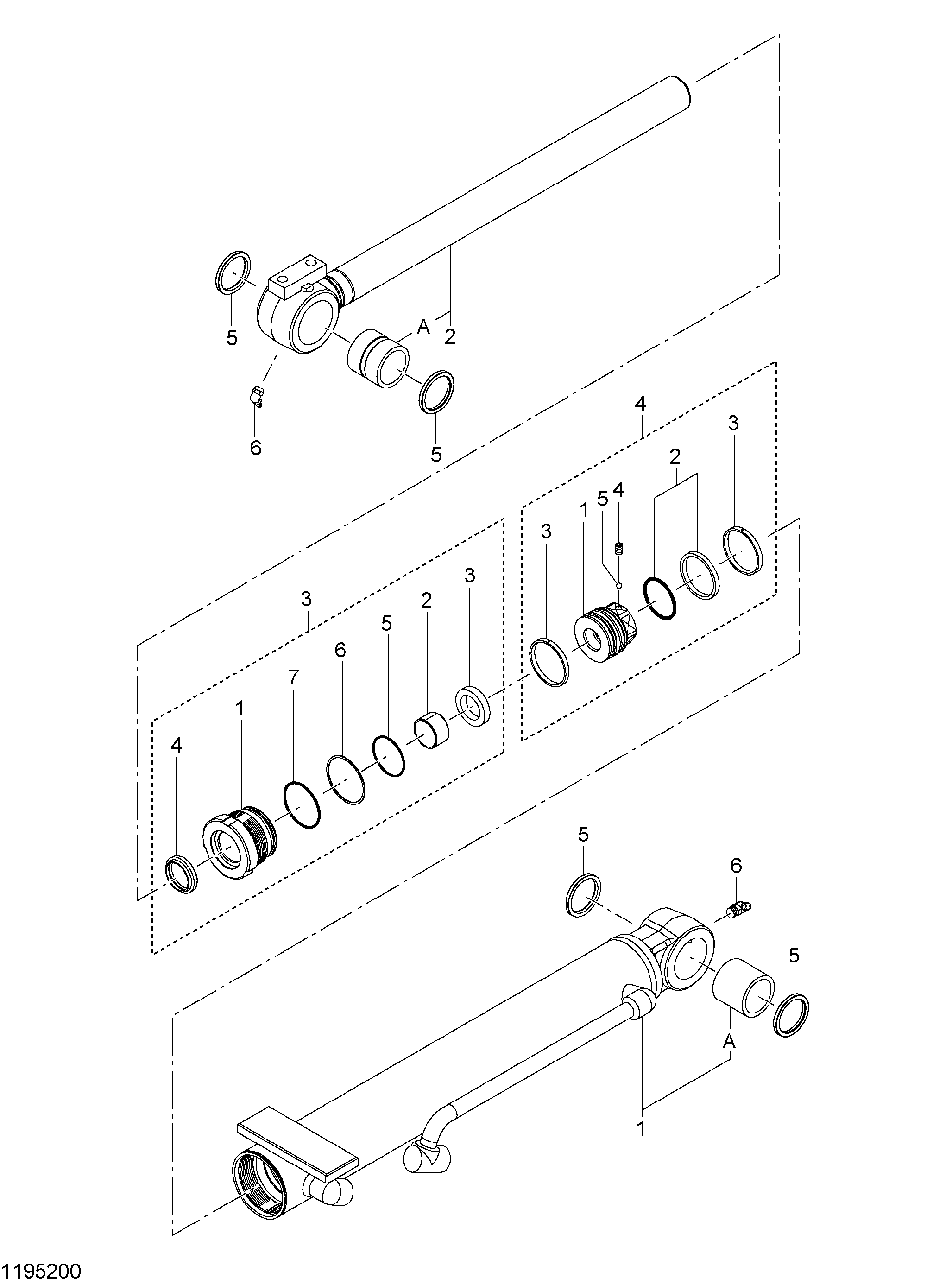

Заводская схема «Гидроцилиндр поворота отвала» для HITACHI ZX50UNA-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4695625 | Гидроцилиндр. угол | 1 | |
| 1 | 1195201 | Гидроцилиндр трубка | 1 |
| 1A | 4332740 | Втулка | 1 |
| 2 | 1195202 | Шток поршня | 1 |
| 2A | 4332740 | Втулка | 1 |
| 3 | 1195203 | Головка гидроцилиндра | 1 |
| 3･1 | 0891904 | Головка гидроцилиндра | 1 |
| 3･2 | 1153502 | Втулка | 1 |
| 3･3 | 0481202 | U-образная манжета | 1 |
| 3･4 | 0658606 | Грязесъёмное кольцо | 1 |
| 3･5 | 0736204 | Уплотнительное кольцо | 1 |
| 3･6 | 0891905 | Опорное кольцо | 1 |
| 3･7 | 0658607 | Уплотнительное кольцо | 1 |
| 4 | 0891906 | Поршень | 1 |
| 4･1 | 0948203 | Поршень | 1 |
| 4･2 | 0430906 | Уплотнительное кольцо | 1 |
| 4･3 | 1121807 | Направляющее кольцо | 2 |
| 4･4 | 0478720 | Установочный винт | 1 |
| 4･5 | 0478719 | Стальной шарик | 1 |
| 5 | 4473086 | Пылезащитное уплотнение | 4 |
| 6 | 1195204 | Пресс-маслёнка | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50UNA-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
