Электрооборудование (2) — HITACHI ZX50UNA

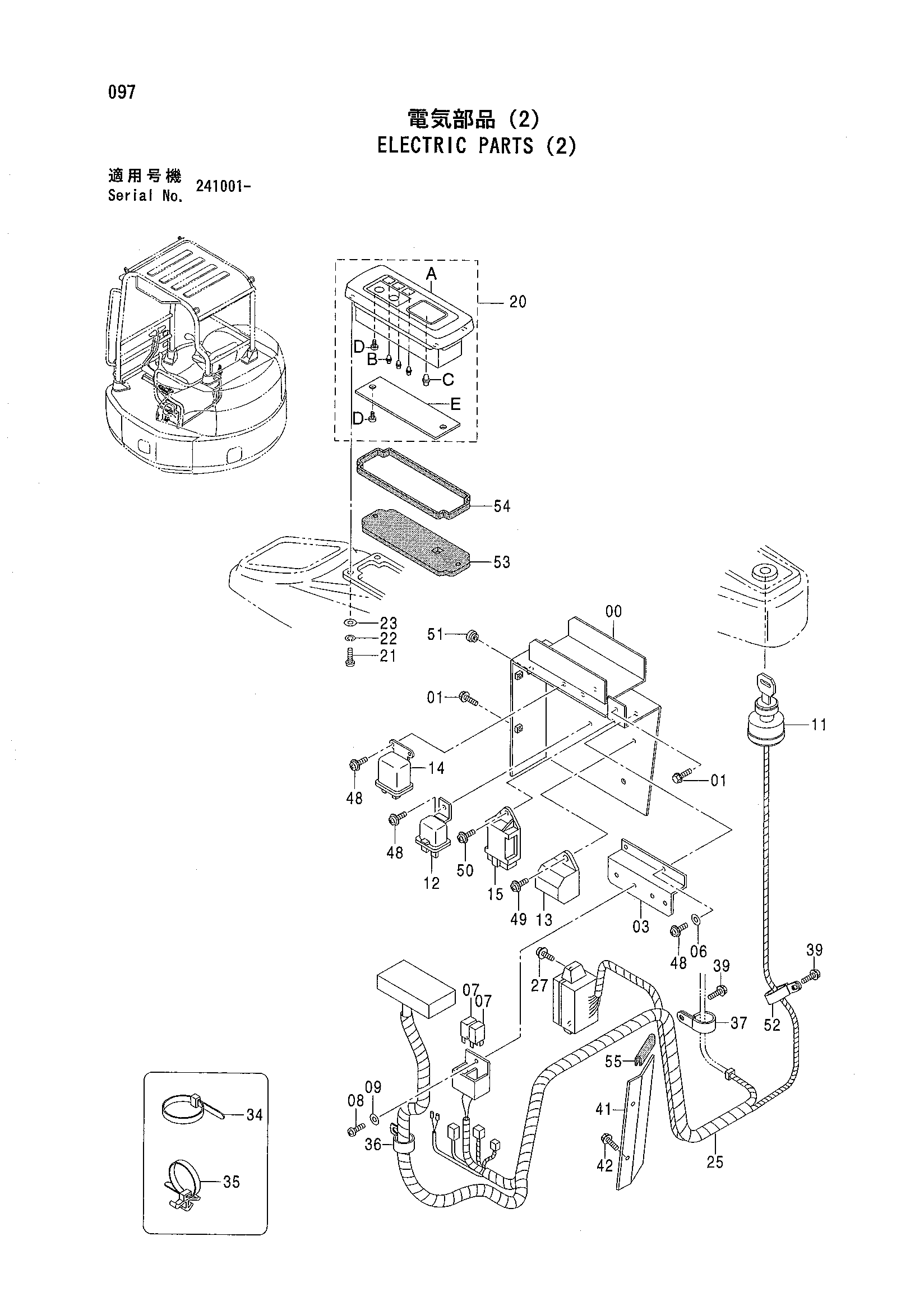

Заводская схема «Электрооборудование (2)» для HITACHI ZX50UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8082604 | Короб реле | 1 |
| 01 | J090820 | Болт с шайбой | 3 |
| 03 | 8076843 | Кронштейн | 1 |
| 06 | J253106 | Плоская шайба | 2 |
| 07 | 4394590 | Реле | 2 |
| 08 | J691512 | Винт | 2 |
| 09 | J253105 | Плоская шайба | 2 |
| 12 | 4288451 | Реле | 1 |
| 13 | 4355587 | Реле защитный | 1 |
| 14 | 4355584 | Реле | 1 |
| 15 | 4468774 | Таймер | 1 |
| 20 | 4403739 | Панель указатель | 1 |
| 20A | 4449185 | Капот | 1 |
| 20B | 4449186 | Лампа | 3 |
| 20C | 4449187 | Лампа | 1 |
| 20D | 4449188 | Самонарезающий винт | 6 |
| 20E | 4449189 | Корпус | 1 |
| 21 | J691612 | Винт | 4 |
| 22 | J252106 | Пружинная шайба | 4 |
| 23 | J253106 | Плоская шайба | 4 |
| 25 | 1030260 | Жгут проводов | 1 |
| 27 | J680620 | Винт с шайбой | 2 |
| 34 | 4055312 | Ленточный зажим | 10 |
| 35 | 4254600 | Зажим | 5 |
| 36 | 4190277 | Зажим | 1 |
| 37 | 4190261 | Зажим | 1 |
| 39 | J090820 | Болт с шайбой | 2 |
| 41 | 4449180 | Крышка | 1 |
| 42 | J090820 | Болт с шайбой | 2 |
| 48 | J670614 | Винт с шайбой | 5 |
| 49 | J680616 | Винт с шайбой | 1 |
| 50 | J680620 | Винт с шайбой | 1 |
| 51 | 4236262 | Резиновая втулка | 1 |
| 52 | 4190253 | Зажим | 1 |
| 53 | 4477252 | Резиновая прокладка | 1 |
| 54 | 4477251 | Резиновая прокладка | 1 |
| 55 | 4399148 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
