Педаль навесного оборудования (2) — HITACHI ZX50UNA

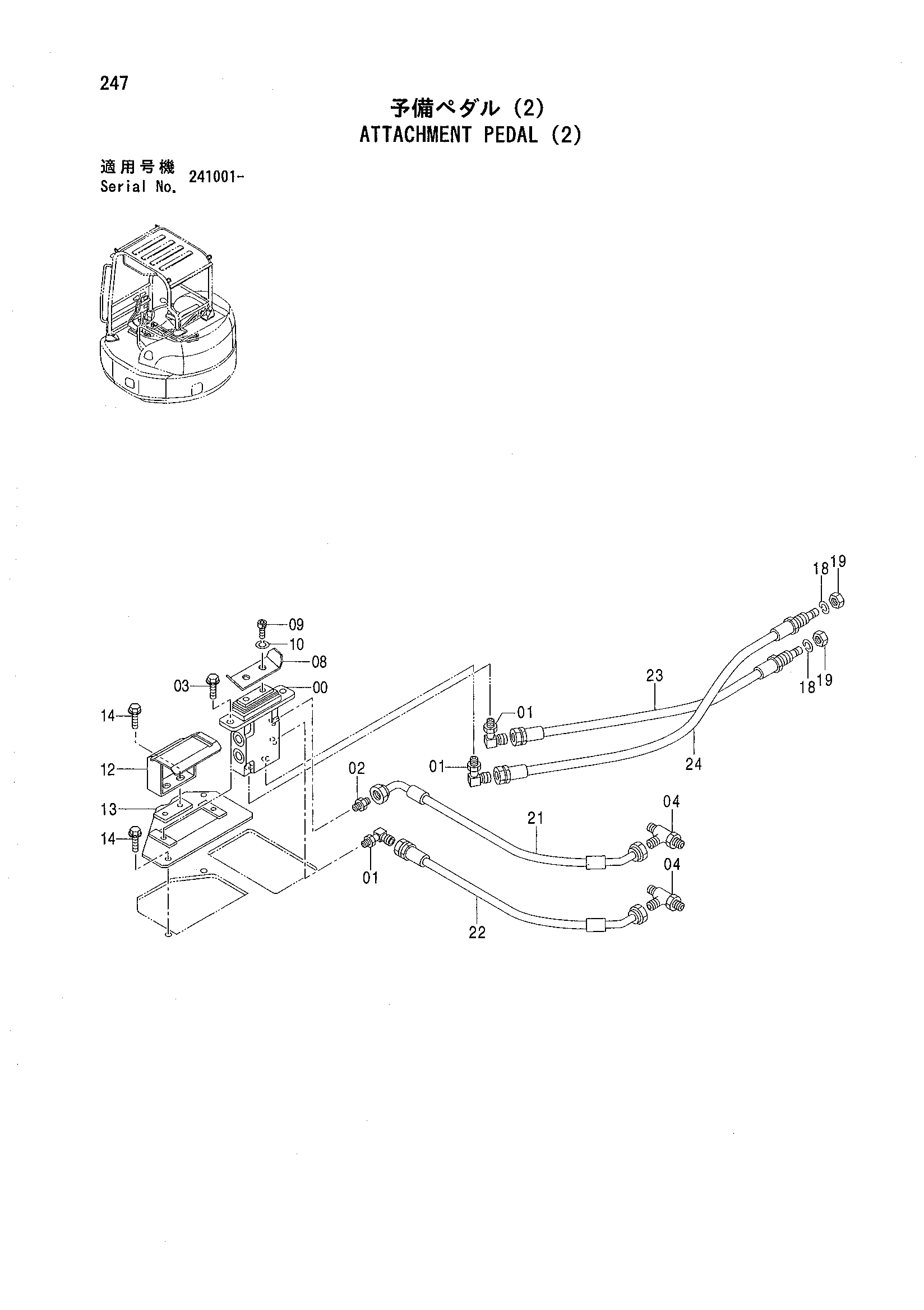

Заводская схема «Педаль навесного оборудования (2)» для HITACHI ZX50UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4467245 | Пилотный клапан | 1 |
| 01 | 4434981 | Угловой штуцер | 3 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4042030 | Адаптер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | J050820 | Болт с шайбой | 2 |
| 04 | 4406156 | Тройник | 2 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 9758030 | Педаль | 1 |
| 09 | J770816 | Болт с внутренним шестигранником | 2 |
| 10 | J252108 | Пружинная шайба | 2 |
| 12 | 8086698 | Крышка | 1 |
| 13 | 8086749 | Пластина | 1 |
| 14 | J051020 | Болт с шайбой | 4 |
| 18 | J252212 | Пружинная шайба | 2 |
| 19 | J231212 | Гайка | 2 |
| 21 | 4475020 | Шланг | 1 |
| 22 | 4475021 | Шланг | 1 |
| 23 | 4475022 | Шланг | 1 |
| 24 | 4475023 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
