Трубопроводы масляного радиатора (2) — HITACHI ZX50UNA

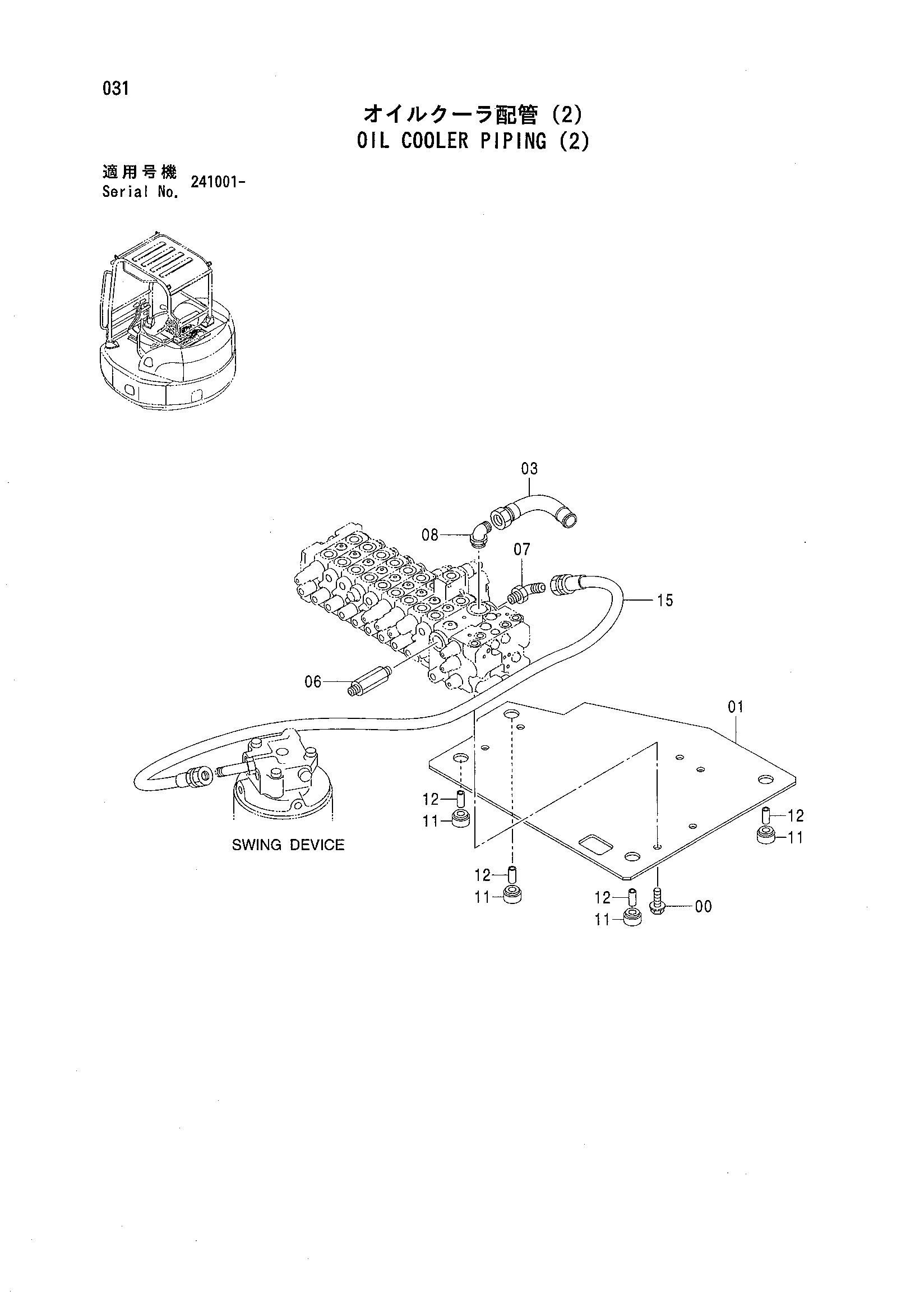

Заводская схема «Трубопроводы масляного радиатора (2)» для HITACHI ZX50UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J041020 | Болт с шайбой | 4 |
| 01 | 3094520 | Пластина | 1 |
| 03 | 8089842 | Трубка | 1 |
| 06 | 4483566 | Адаптер | 1 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | 4434982 | Угловой штуцер | 1 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4102104 | Угловой штуцер | 1 |
| 08A | 4506429 | Уплотнительное кольцо | 1 |
| 11 | 4469474 | Резиновая втулка | 4 |
| 12 | 4469475 | Втулка | 4 |
| 15 | 4474914 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
