Трубопроводы масляного радиатора (1-2) — HITACHI ZX50UNA

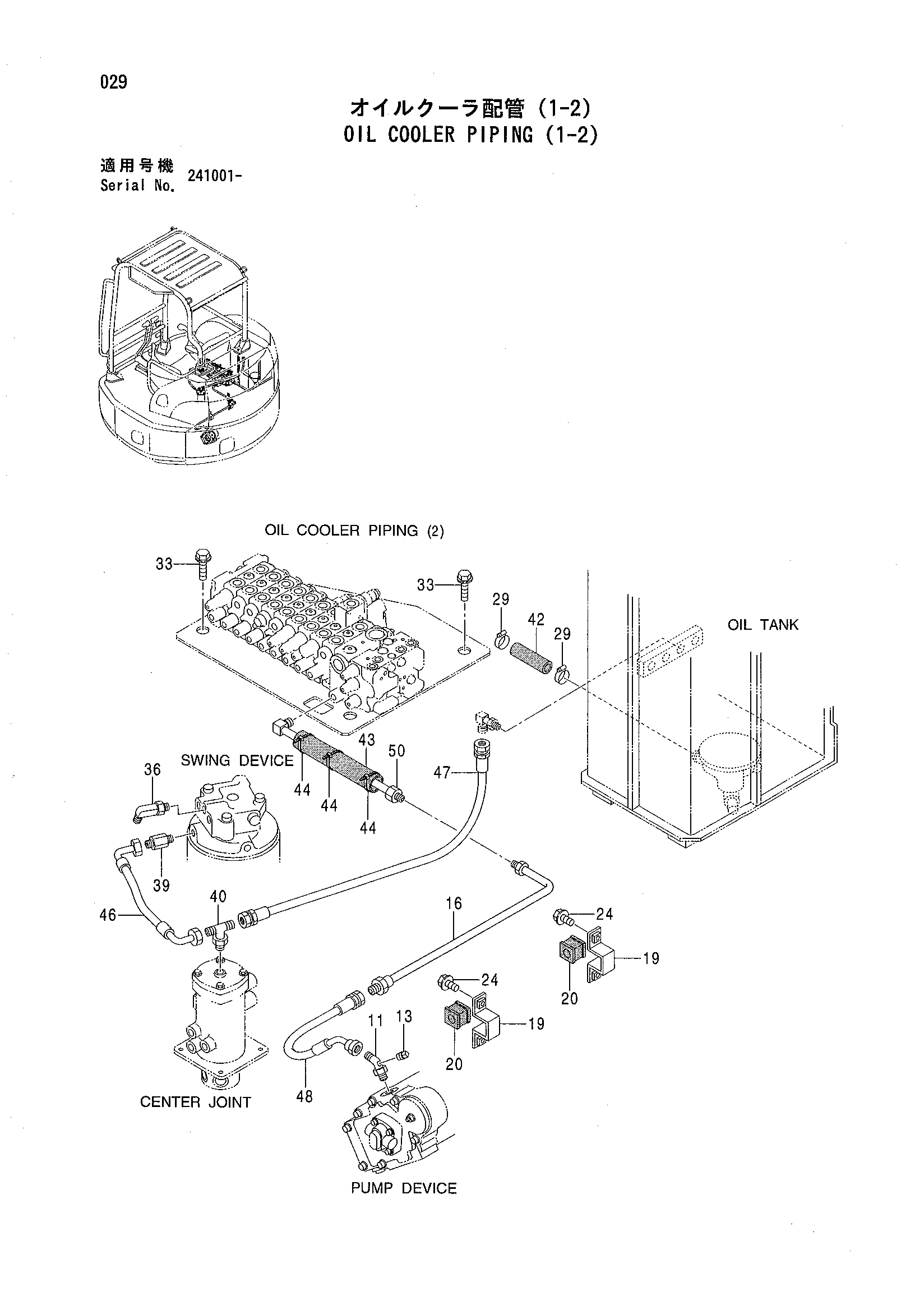

Заводская схема «Трубопроводы масляного радиатора (1-2)» для HITACHI ZX50UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 11 | 4430200 | Угловой штуцер | 1 |
| 11A | 4506424 | Уплотнительное кольцо | 1 |
| 13 | 94-2021 | Пробка | 1 |
| 16 | 9758559 | Трубка | 1 |
| 19 | 9758172 | Хомут | 2 |
| 20 | 4469323 | Резиновая втулка | 2 |
| 24 | J090825 | Болт с шайбой | 4 |
| 29 | 4505243 | Хомут шланга | 2 |
| 33 | J061050 | Болт с шайбой | 4 |
| 36 | 4368216 | Угловой штуцер | 1 |
| 36A | 4509180 | Уплотнительное кольцо | 1 |
| 39 | 4368210 | Адаптер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 40 | 4406059 | Тройник | 1 |
| 40A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4120248 | Резиновый шланг | 1 |
| 43 | 4481574 | Трубка | 1 |
| 44 | 4055311 | Ленточный зажим | 3 |
| 45 | 4474911 | Шланг | 1 |
| 46 | 4474912 | Шланг | 1 |
| 47 | 4474913 | Шланг | 1 |
| 48 | 4479823 | Шланг | 1 |
| 50 | 4483565 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
