Электрооборудование (1-4) — HITACHI ZX50UNA

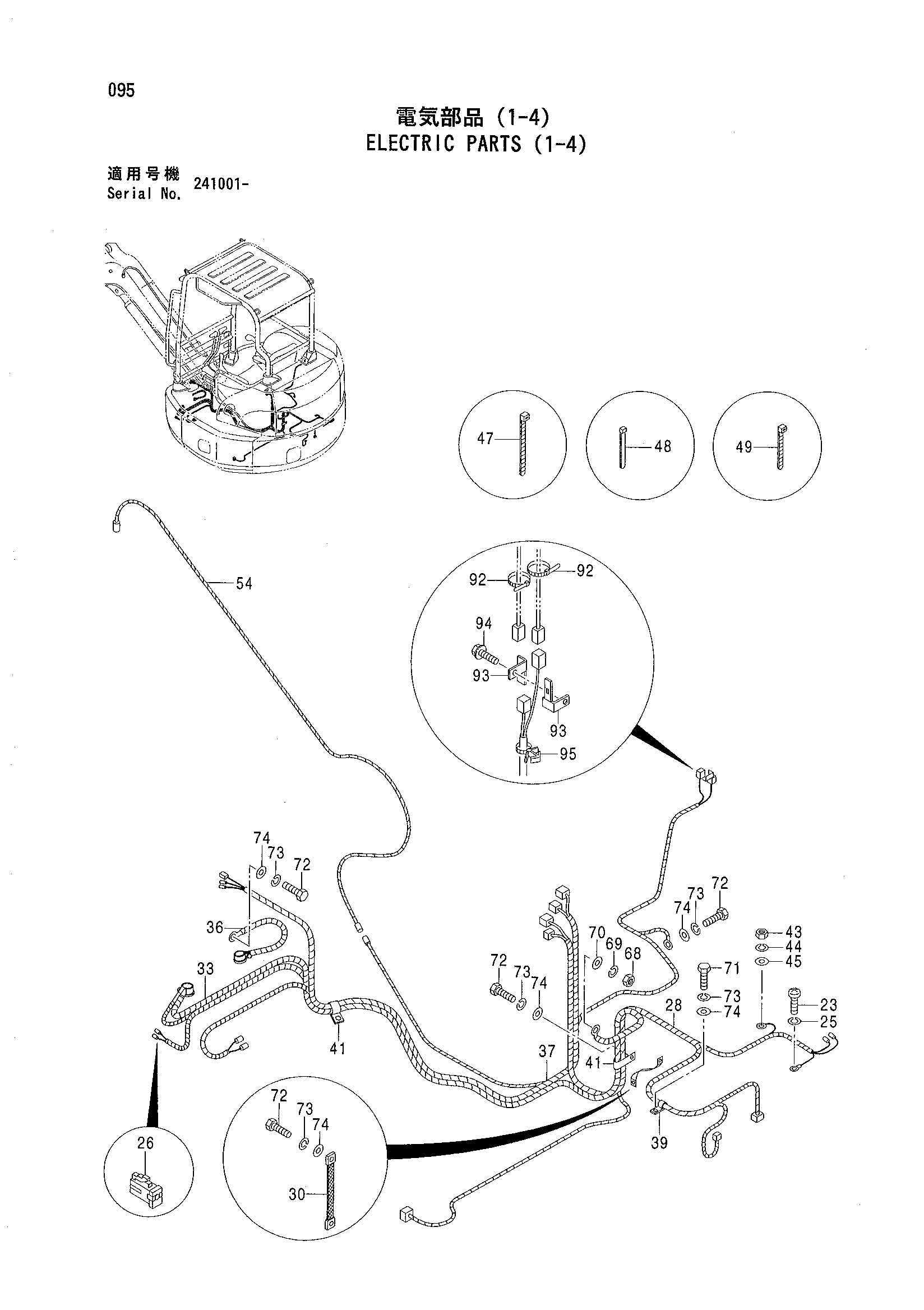

Заводская схема «Электрооборудование (1-4)» для HITACHI ZX50UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 23 | J691416 | Винт | 1 |
| 25 | J252104 | Пружинная шайба | 1 |
| 26 | 4331819 | Фусибле-линк | 2 |
| 28 | 3094555 | Жгут проводов | 1 |
| 30 | 4287366 | Масса корд | 1 |
| 33 | 4392494 | Трос | 1 |
| 36 | 4409658 | Трос | 1 |
| 37 | 3094537 | Жгут проводов | 1 |
| 39 | 4190261 | Зажим | 1 |
| 41 | 4190282 | Зажим | 2 |
| 43 | J231106 | Гайка | 1 |
| 44 | J252106 | Пружинная шайба | 1 |
| 45 | J253106 | Плоская шайба | 1 |
| 47 | 4055312 | Ленточный зажим | 14 |
| 48 | 4326365 | Ленточный зажим | 16 |
| 49 | 4055311 | Ленточный зажим | 6 |
| 54 | 4478968 | Жгут проводов | 1 |
| 68 | J231108 | Гайка | 1 |
| 69 | J252108 | Пружинная шайба | 1 |
| 70 | J253108 | Плоская шайба | 1 |
| 71 | J971016 | Болт | 1 |
| 72 | J971020 | Болт | 4 |
| 73 | J252210 | Пружинная шайба | 5 |
| 74 | J253110 | Плоская шайба | 5 |
| 92 | 4121859 | Ленточный зажим | 2 |
| 93 | 4257159 | Кронштейн | 2 |
| 94 | J090820 | Болт с шайбой | 1 |
| 95 | 4254600 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
