Кабина (2) — HITACHI ZX50UNA

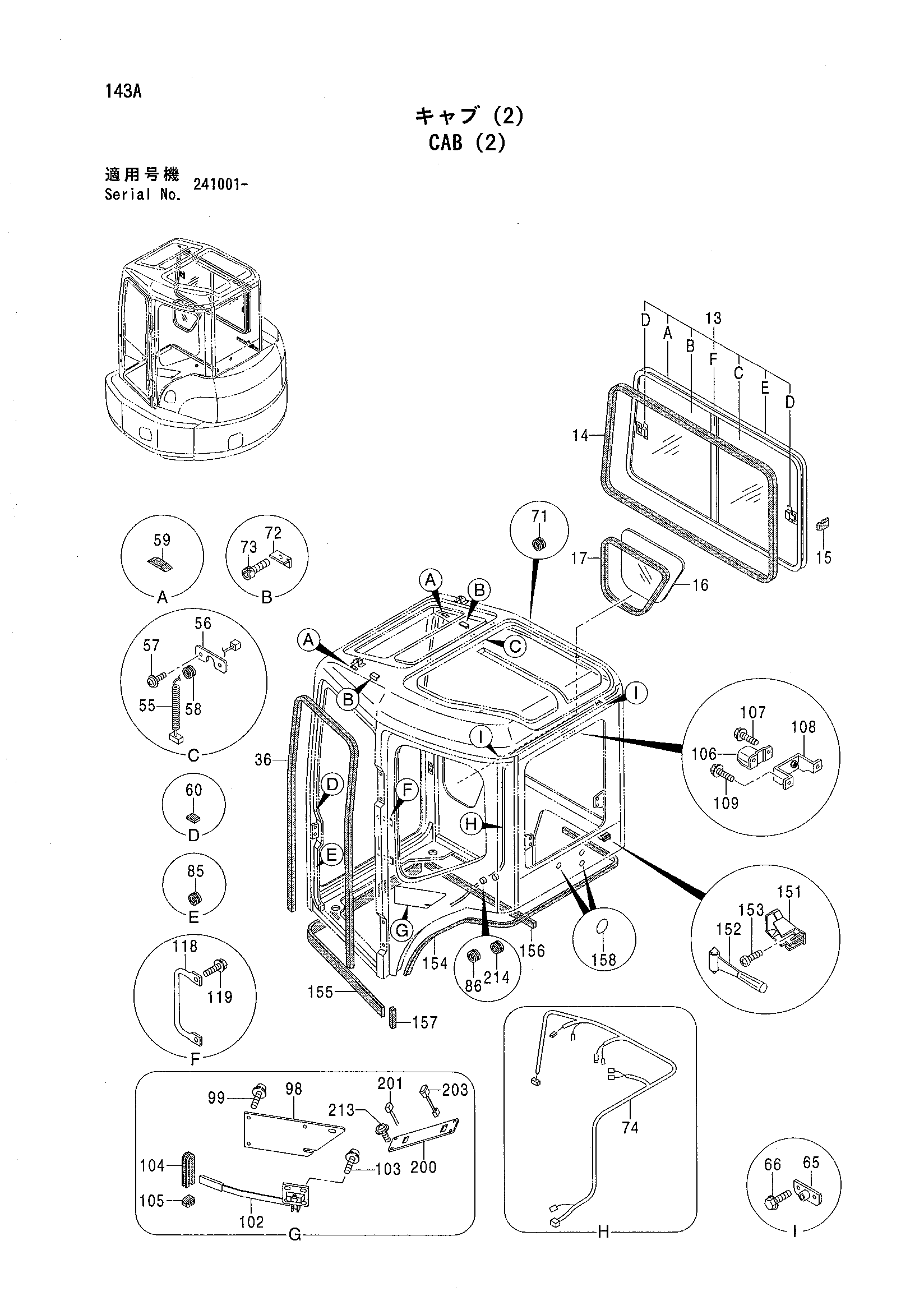

Заводская схема «Кабина (2)» для HITACHI ZX50UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 13 | 4425822 | Сасх в сборе | 1 |
| 13A | 4448354 | Фламе | 1 |
| 13B | 4448355 | Стекло | 1 |
| 13C | 4448356 | Стекло | 1 |
| 13D | 4448357 | Замок | 1 |
| 13E | 4448358 | Уплотнение | 1 |
| 13F | 4448359 | Рамка окна | 1 |
| 14 | 4425823 | Уплотнительная окантовка | 1 |
| 15 | 4425824 | Амортизатор | 10 |
| 16 | 4425825 | Стекло | 1 |
| 17 | 4425826 | Уплотнитель | 1 |
| 36 | 4424680 | Уплотнительная окантовка | 1 |
| 55 | 4424694 | Жгут проводов | 1 |
| 56 | 4424695 | Пластина | 1 |
| 57 | 4380957 | Винт | 2 |
| 58 | 4380977 | Резиновая втулка | 1 |
| 59 | 4424696 | Резиновая прокладка | 2 |
| 60 | 4424697 | Резиновая прокладка | 2 |
| 65 | 4483442 | Ограничитель | 2 |
| 66 | 4380970 | Болт | 4 |
| 71 | 4425829 | Колпачок | 1 |
| 72 | 4483436 | Пластина | 2 |
| 73 | 4424705 | Болт | 4 |
| 74 | 4425830 | Жгут проводов | 1 |
| 85 | 4380977 | Резиновая втулка | 1 |
| 86 | 4347039 | Резиновая втулка | 1 |
| 98 | 4483434 | Пластина | 1 |
| 99 | 4380957 | Винт | 5 |
| 102 | 4424714 | Защёлка | 1 |
| 103 | 4424770 | Болт | 4 |
| 104 | 4424715 | Резиновая втулка | 1 |
| 105 | 4424716 | Ограничитель | 1 |
| 106 | 4424717 | Защёлка | 1 |
| 107 | 4424770 | Болт | 2 |
| 108 | 4483437 | Кронштейн | 1 |
| 109 | 4424770 | Болт | 2 |
| 118 | 4483448 | Рукоятка | 1 |
| 119 | 4424764 | Болт | 2 |
| 151 | 2038764 | Кронштейн | 1 |
| 152 | 4362700 | Молоток | 1 |
| 153 | 4424771 | Винт | 2 |
| 154 | 4425836 | Уплотнительная окантовка | 1 |
| 155 | 4425837 | Уплотнение | 1 |
| 156 | 4425838 | Уплотнение | 1 |
| 157 | 4425839 | Уплотнение | 1 |
| 158 | 4425840 | Уплотнение | 3 |
| 200 | 4483446 | Пластина | 1 |
| 201 | 4428866 | Рычаг | 1 |
| 202 | 4380957 | Винт | 6 |
| 203 | 4424743 | Выключатель | 1 |
| 213 | 4436214 | Винт | 2 |
| 214 | 4430490 | Колпачок | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
