Радиатор — HITACHI ZX50UNA

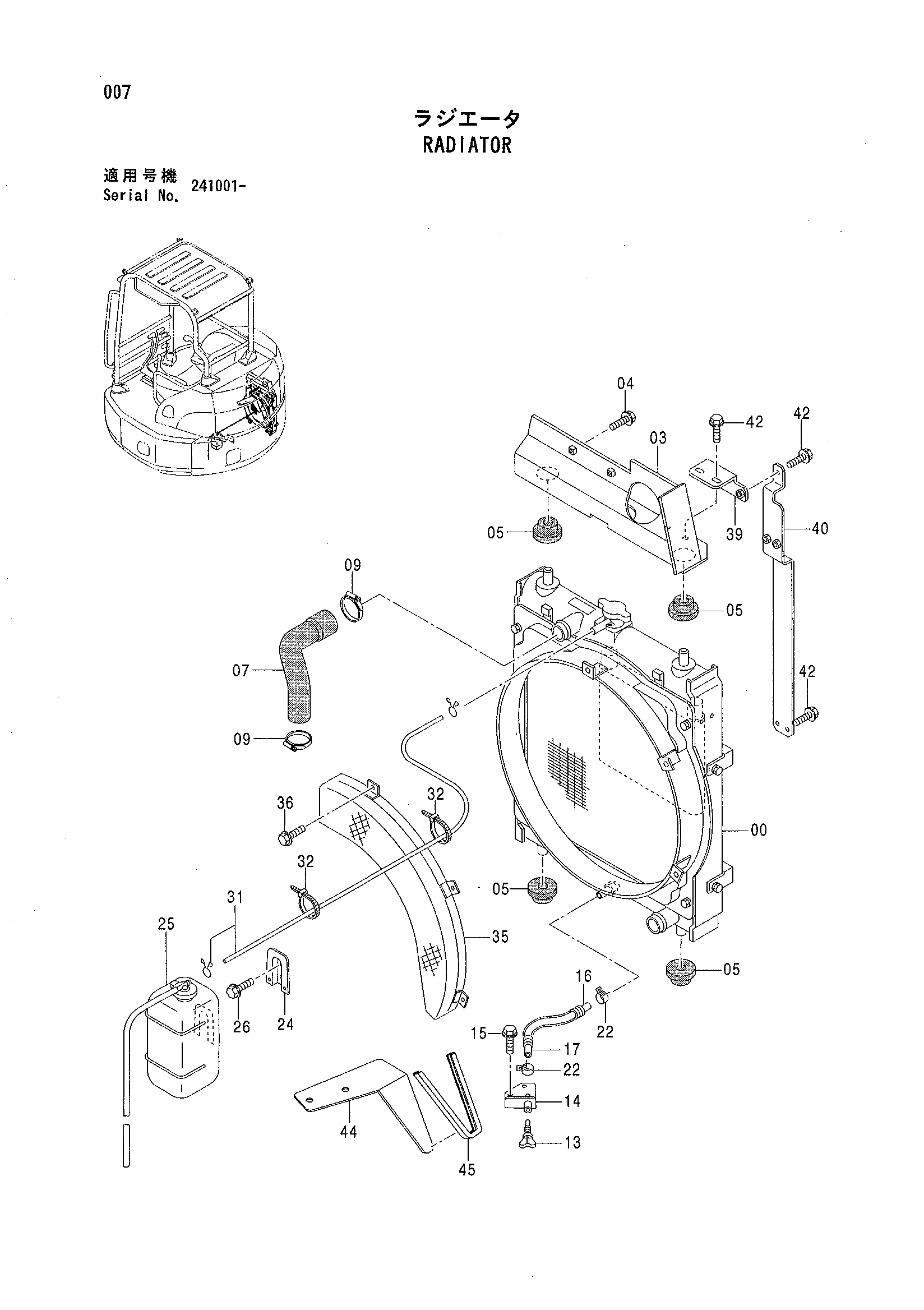

Заводская схема «Радиатор» для HITACHI ZX50UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4467233 | Радиатор | 1 |
| 03 | 8088309 | Кронштейн | 1 |
| 04 | J051025 | Болт с шайбой | 2 |
| 05 | 4402635 | Резиновая подушка | 4 |
| 07 | 3082429 | Водяной шланг | 1 |
| 09 | 4011675 | Хомут шланга | 2 |
| 13 | 4401687 | Кран | 1 |
| 14 | 4401686 | Кран | 1 |
| 15 | J090820 | Болт с шайбой | 2 |
| 16 | 4443682 | Водяной шланг | 1 |
| 17 | 4414581 | Трубка | 1 |
| 22 | 4339258 | Хомут шланга | 2 |
| 24 | 4367147 | Пластина | 1 |
| 26 | 4450854 | Бак воды | 1 |
| 26 | J090616 | Болт с шайбой | 2 |
| 31 | 4367203 | Водяной шланг | 1 |
| 32 | 4055311 | Ленточный зажим | 2 |
| 35 | 4414164 | Защита вентилятор | 1 |
| 36 | J090612 | Болт с шайбой | 3 |
| 39 | 9758949 | Кронштейн | 1 |
| 40 | 9758950 | Пластина | 1 |
| 42 | J090820 | Болт с шайбой | 5 |
| 44 | 3097105 | Кронштейн | 1 |
| 45 | 4486313 | Амортизатор | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
