Сиденье базовый — HITACHI ZX50UNA

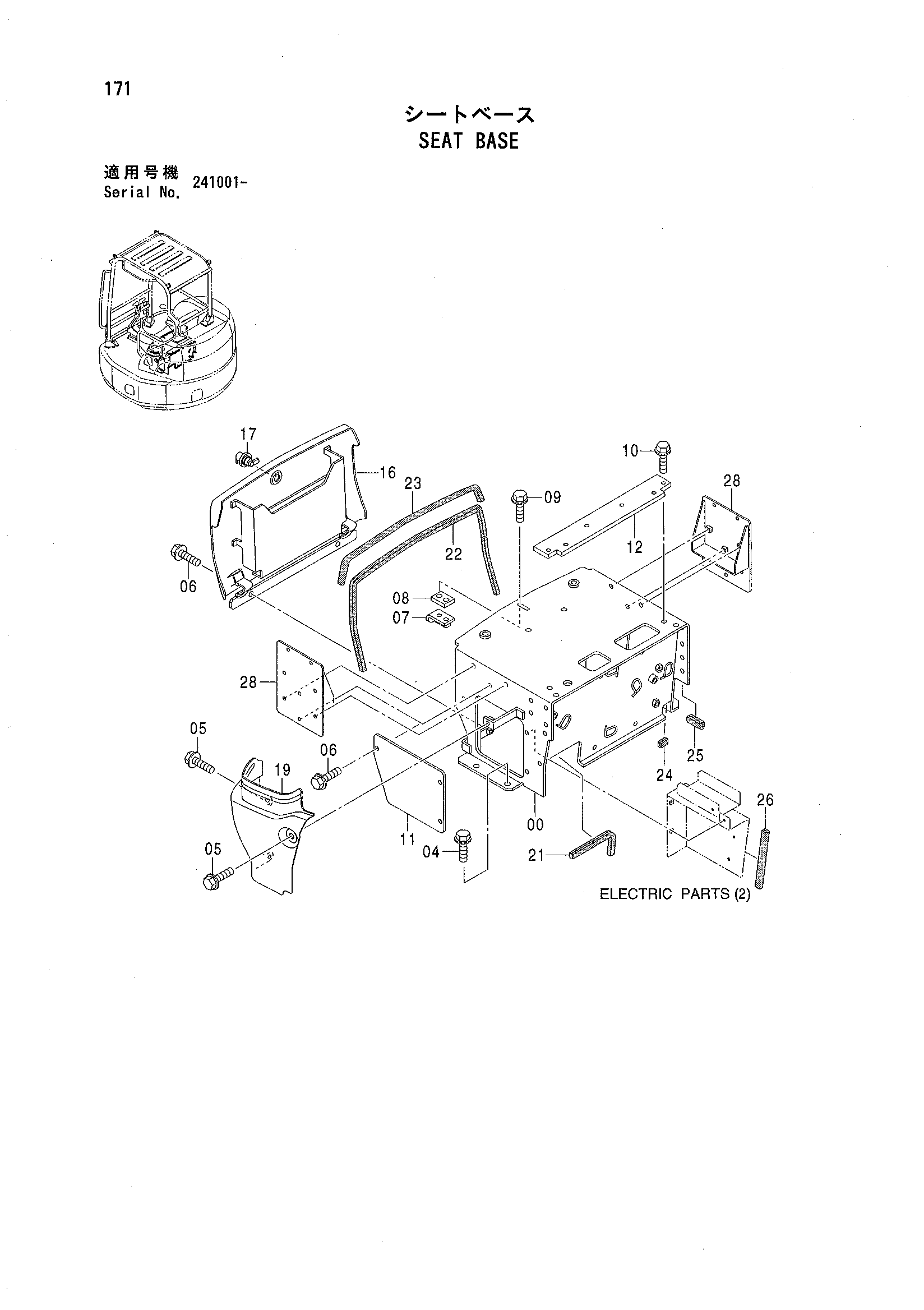

Заводская схема «Сиденье базовый» для HITACHI ZX50UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7041933 | Кронштейн | 1 |
| 04 | J051025 | Болт с шайбой | 10 |
| 05 | J090816 | Болт с шайбой | 16 |
| 06 | J090820 | Болт с шайбой | 5 |
| 07 | 9756170 | Кронштейн | 1 |
| 08 | 4458605 | Проставка | 1 |
| 09 | J090625 | Болт с шайбой | 2 |
| 10 | J090825 | Болт с шайбой | 2 |
| 11 | 4449352 | Пластина | 2 |
| 12 | 4477507 | Пластина | 1 |
| 16 | 7040856 | Крышка | 1 |
| 17 | 4423918 | Замок | 1 |
| 19 | 1030188 | Крышка | 1 |
| 21 | 4477455 | Амортизатор | 1 |
| 22 | 4477249 | Резиновая прокладка | 1 |
| 23 | 4477250 | Амортизатор | 1 |
| 24 | 4303603 | Амортизатор | 1 |
| 25 | 4340847 | Моулдинг | 1 |
| 26 | 4288797 | Амортизатор | 1 |
| 28 | 8090600 | Кронштейн | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
