Рычаг отвала (2) [стандартный и удлинённый отвал] — HITACHI ZX50UNA

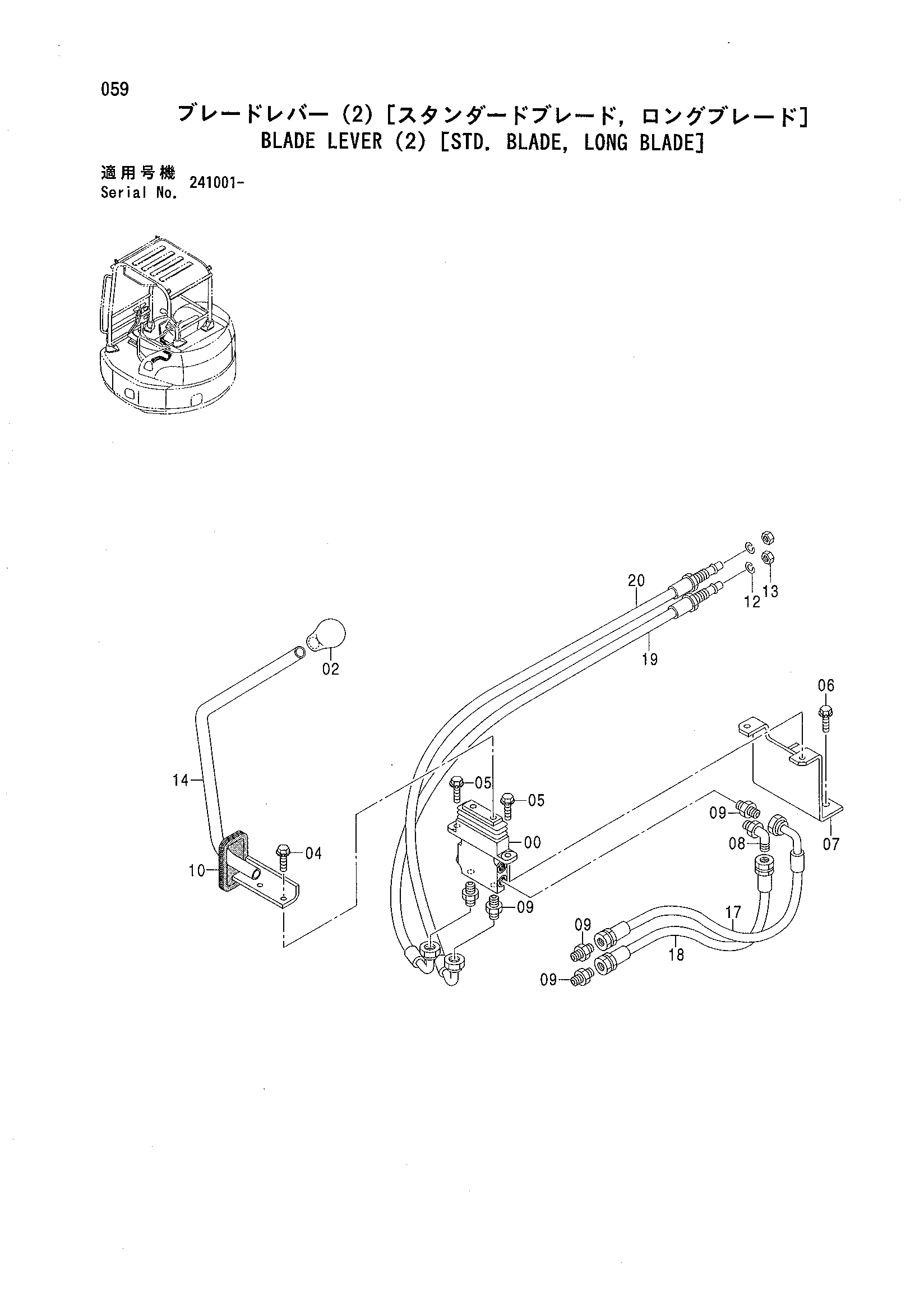

Заводская схема «Рычаг отвала (2) [стандартный и удлинённый отвал]» для HITACHI ZX50UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Рычаг отвала (2) [стандартный и удлинённый отвал] HITACHI ZX50UNA](/catalog-drawings/dc/dc421470-1598-47be-986e-f10daade9417.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4467244 | Пилотный клапан | 1 |
| 02 | 4399121 | Рукоятка | 1 |
| 04 | J090816 | Болт с шайбой | 2 |
| 05 | J090820 | Болт с шайбой | 2 |
| 06 | J051025 | Болт с шайбой | 2 |
| 07 | 9759145 | Кронштейн | 1 |
| 08 | 4434981 | Угловой штуцер | 1 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4042030 | Адаптер | 5 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4476869 | Резиновая втулка | 1 |
| 12 | J252212 | Пружинная шайба | 2 |
| 13 | J231212 | Гайка | 2 |
| 14 | 8086710 | Рычаг | 1 |
| 17 | 4474986 | Шланг | 1 |
| 18 | 4474987 | Шланг | 1 |
| 19 | 4474988 | Шланг | 1 |
| 20 | 4474989 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
