Крышка (1-1), H — HITACHI ZX50UNA

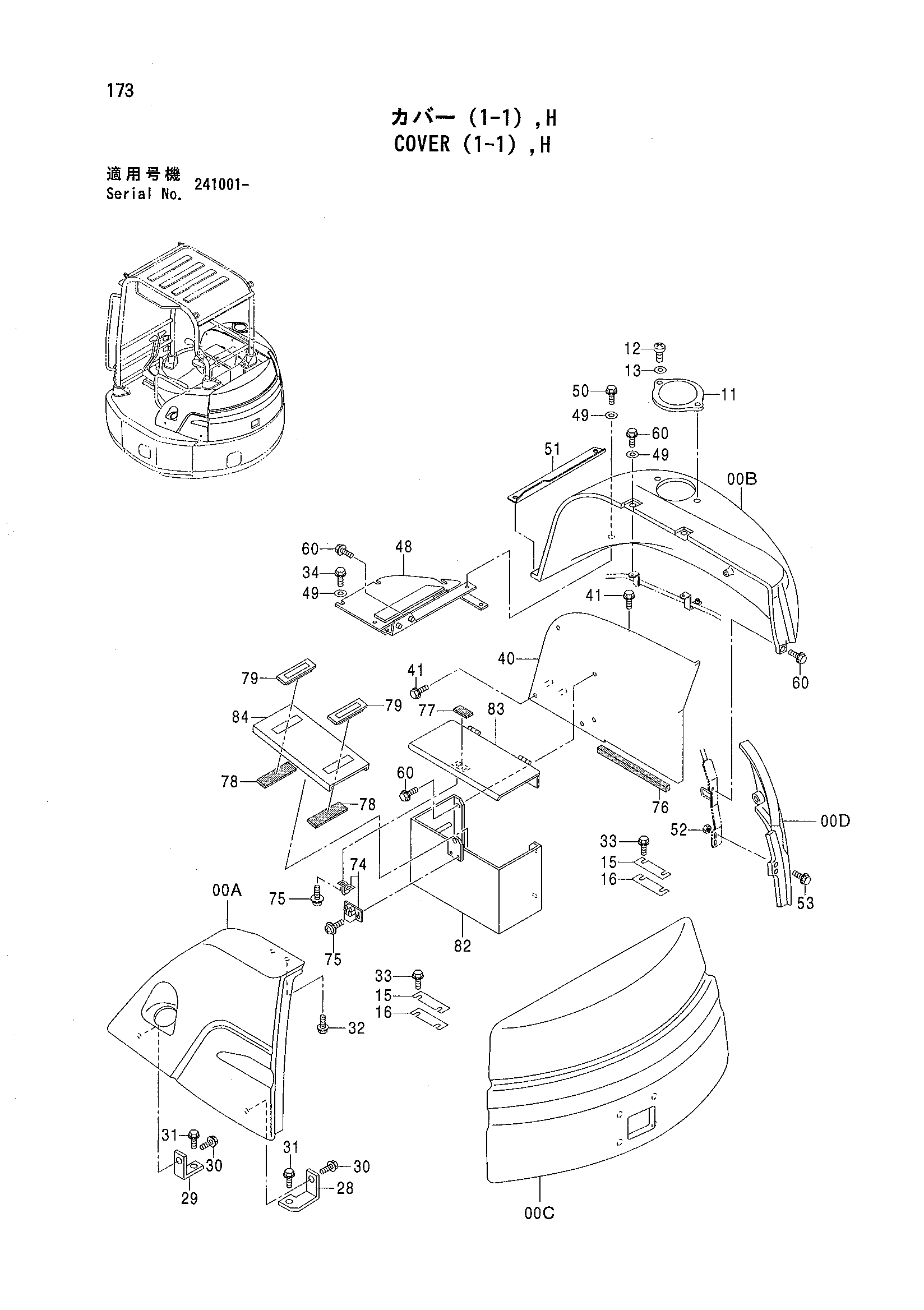

Заводская схема «Крышка (1-1), H» для HITACHI ZX50UNA. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4485961 | Крышка в сборе | 1 |
| 00A | 4485790 | Крышка | 1 |
| 00B | 4485793 | Крышка | 1 |
| 00C | 4485796 | Крышка | 1 |
| 00D | 4485801 | Крышка | 1 |
| 11 | 3091308 | Крышка | 1 |
| 12 | 4373779 | Винт | 2 |
| 13 | J254006 | Шайба | 2 |
| 15 | 4402916 | Регулировочная шайба 1.0 | 2 |
| 16 | 4402917 | Регулировочная шайба 2.0 | 2 |
| 28 | 4393556 | Кронштейн | 1 |
| 29 | 4393557 | Кронштейн | 1 |
| 30 | J090818 | Болт с шайбой | 2 |
| 31 | J090825 | Болт с шайбой | 2 |
| 32 | J090835 | Болт с шайбой | 2 |
| 33 | J090820 | Болт с шайбой | 4 |
| 34 | J090825 | Болт с шайбой | 7 |
| 40 | 7043269 | Кронштейн | 1 |
| 41 | J090820 | Болт с шайбой | 4 |
| 48 | 7041177 | Кронштейн | 1 |
| 49 | 4346037 | Шайба | 8 |
| 50 | J080825 | Болт с шайбой | 2 |
| 51 | 4479552 | Пластина | 1 |
| 52 | J231108 | Гайка | 2 |
| 53 | J090825 | Болт с шайбой | 2 |
| 60 | J090816 | Болт с шайбой | 9 |
| 74 | 4476250 | Защёлка | 1 |
| 75 | J460308 | Винт с шайбой | 4 |
| 76 | 4481971 | Резиновая прокладка | 1 |
| 77 | 4481877 | Резиновая прокладка | 1 |
| 78 | 4483192 | Резиновая прокладка | 2 |
| 79 | 4483577 | Рукоятка | 2 |
| 82 | 7044006 | Кронштейн | 1 |
| 83 | 8090883 | Кронштейн | 1 |
| 84 | 4489447 | Пластина | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50UNA и серийный номер машины. Это снижает риск заказа детали другого исполнения.
