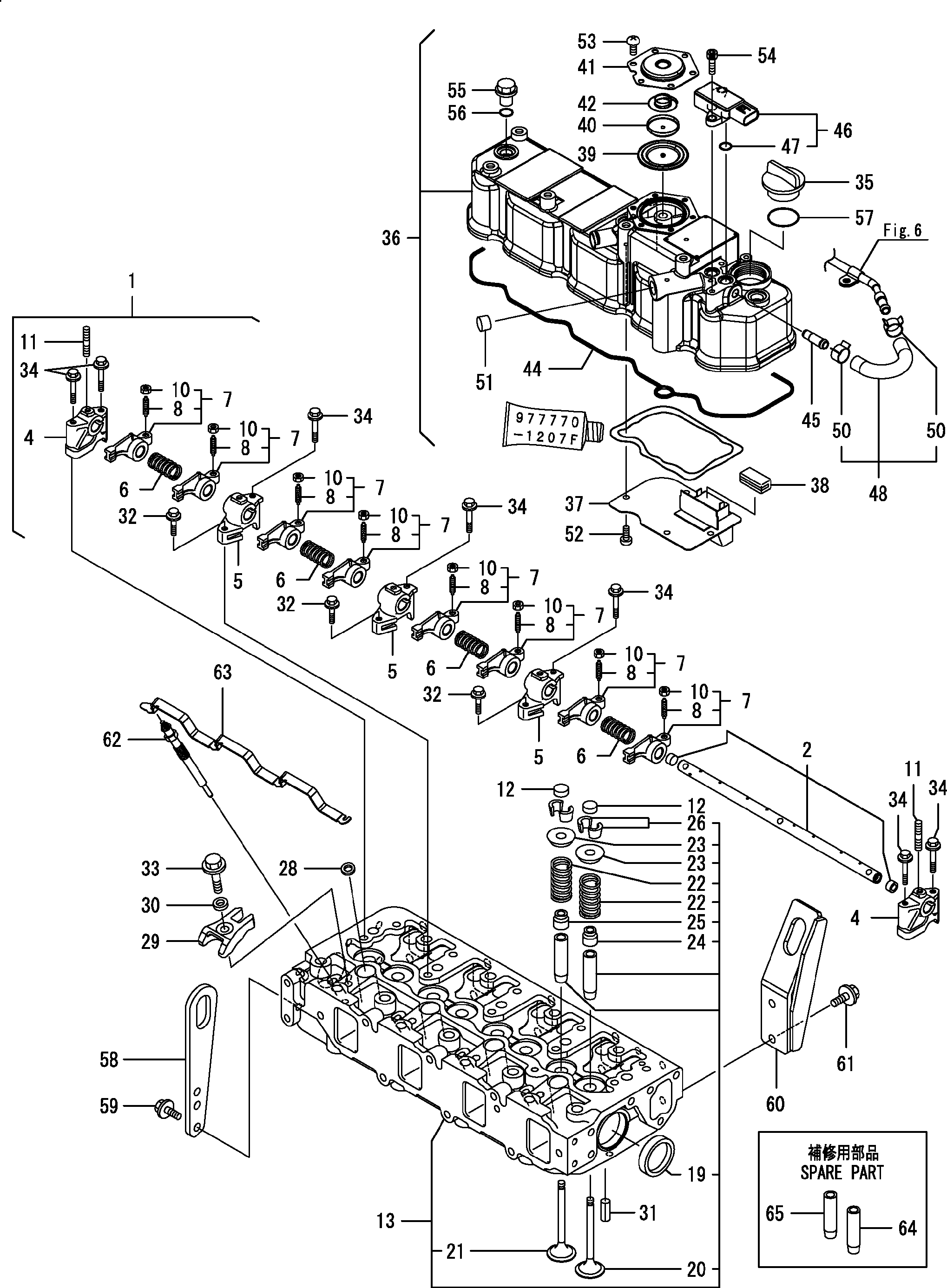

Головка блока цилиндров, боннет — HITACHI ZX50U-5N

Заводская схема «Головка блока цилиндров, боннет» для HITACHI ZX50U-5N. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	YNM129601-11241	Вал в сборе	1
2	YNM129601-11251	Вал	1
4	YNM119802-11260	Опора	2
5	YNM119802-11270	Опора	3
6	YNM129150-11280	Пружина	4
7	YNM129004-11650	Рукоять, коромысло	8
8	YNM129150-11230	Винт	8
10	YNM129150-11750	Гайка	8
11	YNM26226-080182	Шпилька	3
12	YNM129150-11370	Колпачок	8
13	YNM129C00-11710	Головка в сборе, гидроцилиндр	1
19	YNM27241-400000	Пробка	2
20	YNM129005-11100	Клапан	4
21	YNM129100-11112	Клапан	4
22	YNM129795-11120	Пружина	8
23	YNM129795-11180	Фиксатор	8
24	YNM124460-11340	Уплотнение, клапан стем	4
25	YNM129A00-11340	Уплотнение, клапан стем	4
26	YNM27310-080001	Коттер	8
28	YNM129978-11871	Прокладка, инджектор	4
29	YNM129A00-11900	Фиксатор, инджектор	4
30	YNM120270-54410	Шайба	4
31	YNM22351-060012	Палец, пружина	2
32	YNM26106-080252	Болт	3
33	YNM26106-080352	Болт	4
34	YNM26106-080502	Болт	7
35	YNM124160-01751	Крышка	1
36	YNM129C00-11350	Боннет в сборе	1
37	YNM129004-03010	Пластина	1
38	YNM129150-03070	Баффле	1
39	YNM123907-03100	Диапхрагм	1
40	YNM123907-03110	Пластина	1
41	YNM123907-03120	Пластина	1
42	YNM123907-03140	Пружина	1
44	YNM129C00-11310	Прокладка, крышка	1
45	YNM129A00-11330	Соединение	1
46	YNM129A00-12702	Датчик, давление	1
47	YNM129A00-12780	Уплотнительное кольцо, прес датчик	2
48	YNM129A00-13360	Шланг в сборе, прес EXH	1
50	YNM129A00-13380	Зажим, шланг 14	2
51	YNM119640-61400	Пробка	1
52	YNM22857-500100	Винт	4
53	YNM22857-500100	Винт	6
54	YNM26450-060162	Болт	2
55	YNM124160-11360	Ручка	3
56	YNM24311-000120	Уплотнительное кольцо	3
57	YNM24311-000320	Уплотнительное кольцо	1
58	YNM129900-07900	Лифтер	1
59	YNM26106-080162	Болт	2
60	YNM129263-07900	Лифтер	1
61	YNM26106-080162	Болт	2
62	YNM129008-77800	Пробка	4
63	YNM129C00-77820	Разъём, глов пробка	1
64	YNM120130-11860	Направляющая	4
65	YNM129150-11810	Направляющая	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-5N и серийный номер машины. Это снижает риск заказа детали другого исполнения.
