Коленчатый вал, поршень — HITACHI ZX50U-5N

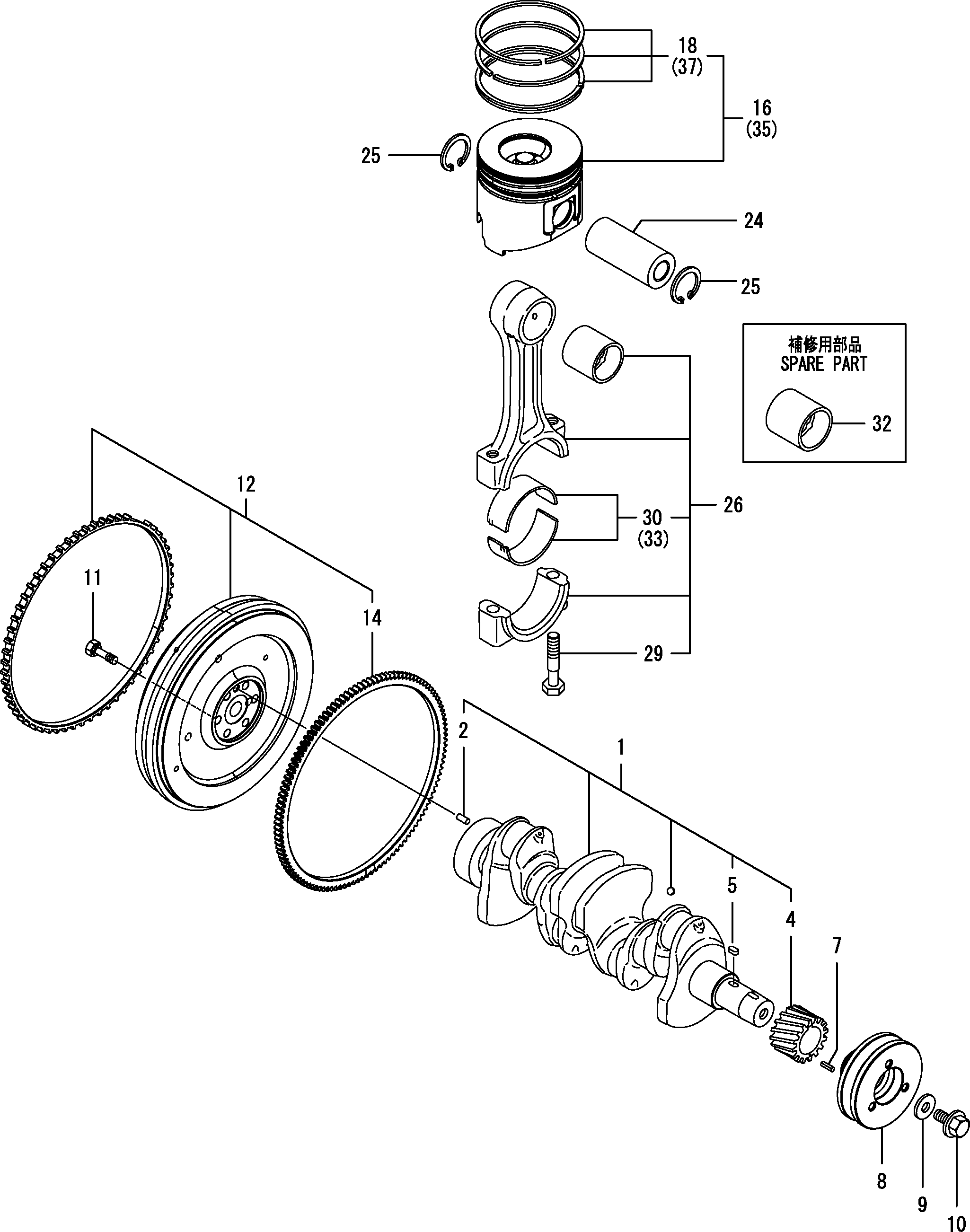

Заводская схема «Коленчатый вал, поршень» для HITACHI ZX50U-5N. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | YNM129604-21000 | Коленчатый вал в сборе | 1 |
| 2 | YNM129100-01580 | Палец | 1 |
| 4 | YNM119803-21200 | Шестерня | 1 |
| 5 | YNM22512-070140 | Шпонка | 1 |
| 7 | YNM22351-030010 | Палец, пружина | 1 |
| 8 | YNM129536-21650 | В-пуллей, коленчатый вал | 1 |
| 9 | YNM129795-21661 | Шайба | 1 |
| 10 | YNM121850-21680 | Болт | 1 |
| 11 | YNM121111-21501 | Болт | 6 |
| 12 | YNM129C20-21580 | Маховик в сборе | 1 |
| 14 | YNM119865-21600 | Шестерня | 1 |
| 16 | YNM129C00-22080 | Поршень в сборе | 4 |
| 18 | YNM129A00-22500 | Кольцо в сборе, поршень | 4 |
| 24 | YNM129202-22300 | Палец | 4 |
| 25 | YNM22252-000260 | Кольцо | 8 |
| 26 | YNM729402-23100 | Шток в сборе, коннектинг | 4 |
| 29 | YNM121550-23200 | Болт | 8 |
| 30 | YNM129150-23601 | Металлический, кранк палец | 4 |
| 32 | YNM129100-23910 | Металлический, поршень палец | 4 |
| 33 | YNM129150-23611 | Металлический, кранк палец .25 | 4 |
| 35 | YNM129C00-22900 | Поршень в сборе, 0.25OS | 4 |
| 37 | YNM129A00-22950 | Кольцо комплект, 0.25 OS | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-5N и серийный номер машины. Это снижает риск заказа детали другого исполнения.
