Генератор — HITACHI ZX50U-5N

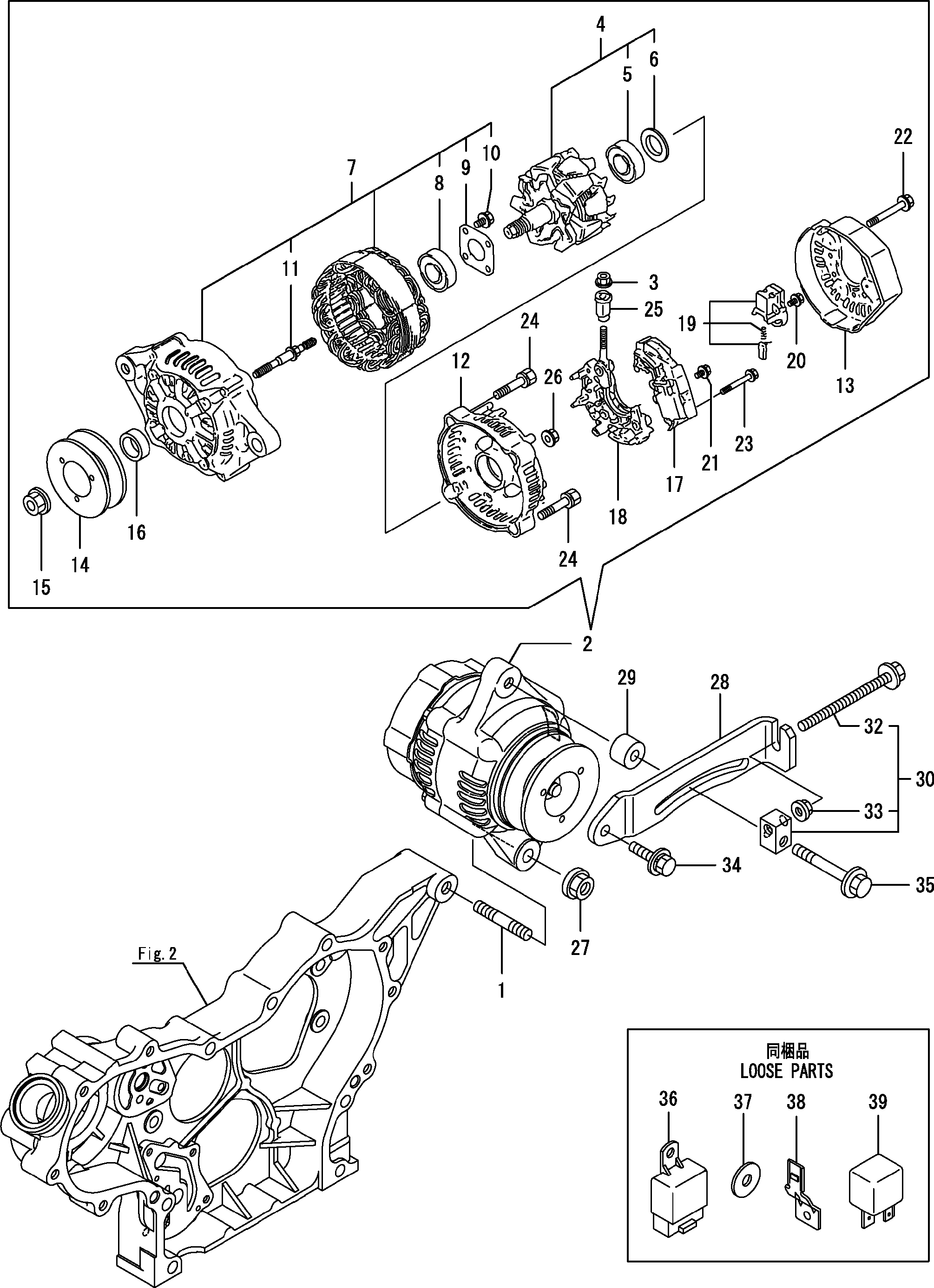

Заводская схема «Генератор» для HITACHI ZX50U-5N. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	YNM129795-01900	Шпилька	1
2	YNM123951-77200	Генератор	1
3	YNMX9490561001	Гайка	1
4	YNM129052-77380	Ротор в сборе	1
5	YNM123501-79240	Подшипник, шарик	1
6	YNM119620-79250	Крышка	1
7	YNM129052-77422	Рама в сборе	1
8	YNM119620-79200	Подшипник, шарик	1
9	YNM119620-79210	Пластина, фиксатор	1
10	YNM119620-79220	Винт	4
11	YNM119620-79230	Шпилька	2
12	YNM128401-77440	Рама	1
13	YNM119626-77450	Крышка	1
14	YNM123950-77450	В-пуллей	1
15	YNM119620-77470	Гайка	1
16	YNM119620-77490	Втулка	1
17	YNM119626-77710	Регулятор в сборе	1
18	YNM129052-79260	Держатель	1
19	YNM129052-79270	Держатель	1
20	YNM119620-79290	Винт	6
21	YNM119620-79300	Винт	1
22	YNM119620-79310	Болт	3
23	YNM119620-79320	Винт	2
24	YNM119620-79330	Болт	2
25	YNM119620-79340	Втулка, инсулатион	1
26	YNM119620-79350	Гайка	2
27	YNM26306-100002	Гайка	1
28	YNM129938-77300	Механизм натяжения	1
29	YNM119668-77340	Проставка	1
30	YNM119624-77351	Блок в сборе	1
32	YNM26106-081004	Болт	1
33	YNM26306-080002	Гайка	1
34	YNM26014-080252	Болт	1
35	YNM26106-080602	Болт	1
36	YNM198461-52950	Реле	1
37	YNM129927-77690	Шайба	4
38	YNM129927-77910	Кронштейн, разъём	2
39	YNM129927-77920	Реле	2

Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-5N и серийный номер машины. Это снижает риск заказа детали другого исполнения.
