Топливный линия — HITACHI ZX50U-5N

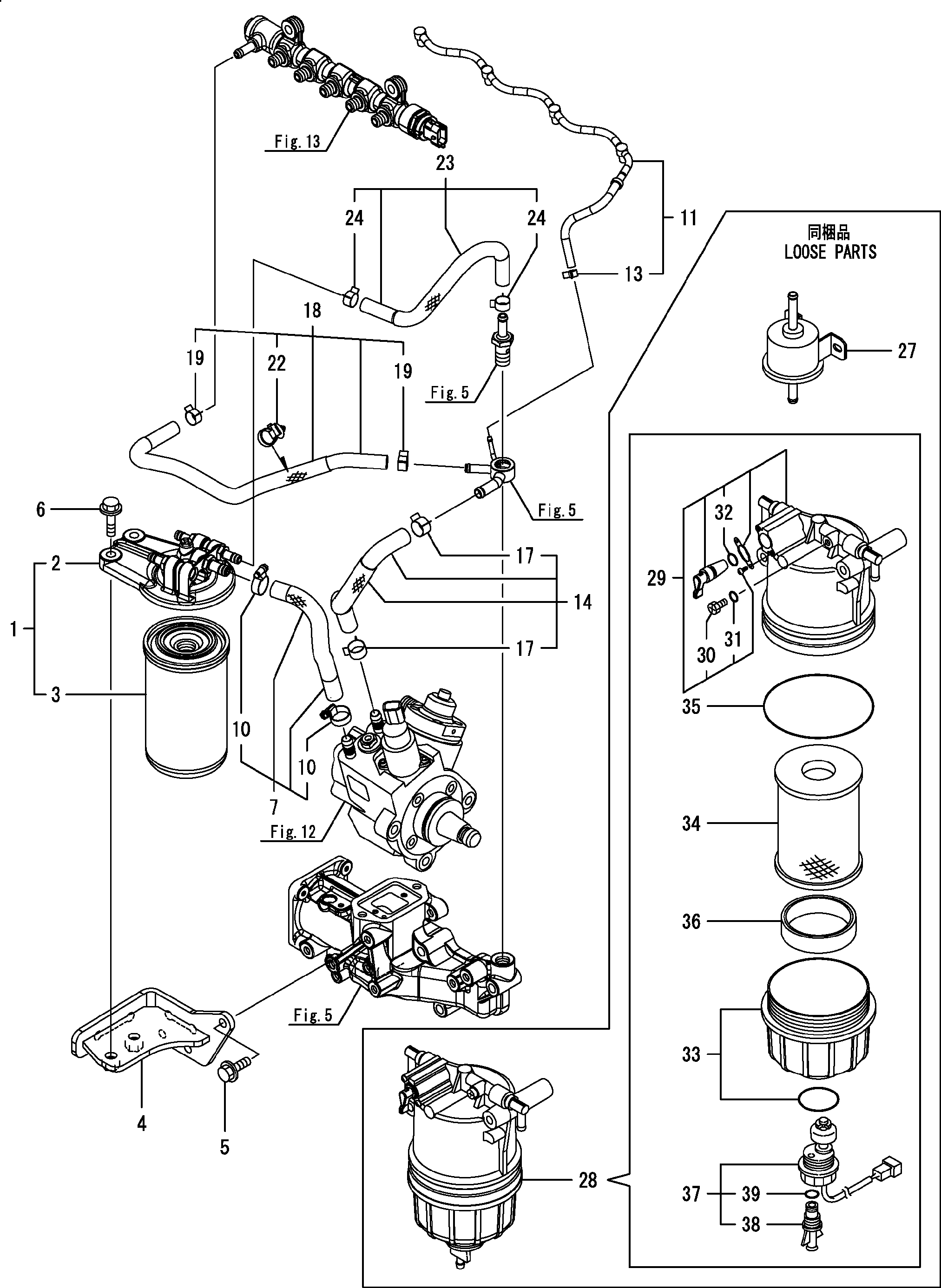

Заводская схема «Топливный линия» для HITACHI ZX50U-5N. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 1 | YNM129C20-55600 | Фильтр в сборе, FO | 1 |
| 2 | YNM129C20-55610 | Кронштейн в сборе, FO филт | 1 |
| 3 | YNM129A00-55800 | Фильтр, топливный масляный | 1 |
| 4 | YNM129C20-55650 | Стойка в сборе, FO фильтр | 1 |
| 5 | YNM26106-080202 | Болт | 3 |
| 6 | YNM26106-080302 | Болт | 2 |
| 7 | YNM129C20-59010 | Трубка в сборе, FO | 1 |
| 10 | YNM23080-015000 | Хомут, шланг | 2 |
| 11 | YNM129C00-59500 | Трубка в сборе, топливный | 1 |
| 13 | YNM23080-007000 | Хомут, шланг | 1 |
| 14 | YNM129A00-59020 | Трубка в сборе, топливный | 1 |
| 17 | YNM23080-015000 | Хомут, шланг | 2 |
| 18 | YNM129C00-59030 | Трубка в сборе, топливный | 1 |
| 19 | YNM114270-59010 | Зажим | 2 |
| 22 | YNM129A00-91200 | Лента зажим | 1 |
| 23 | YNM129C20-59040 | Трубка в сборе, FO обратный | 1 |
| 24 | YNM114270-59010 | Зажим | 2 |
| 27 | YNM129612-52100 | Насос, топливный подающий | 1 |
| 28 | YNM129E20-55700 | Фильтр, топливный масляный PRE | 1 |
| 29 | YNM129E20-55710 | Корпус в сборе | 1 |
| 30 | YNM129A00-55750 | Пробка, сапун | 1 |
| 31 | YNM129A00-55760 | Уплотнительное кольцо | 1 |
| 32 | YNM24311-000110 | Уплотнительное кольцо | 1 |
| 33 | YNM129C20-55720 | Чашка, топливный фильтр | 1 |
| 34 | YNM129A00-55730 | Элемент | 1 |
| 35 | YNM129A00-55740 | Уплотнительное кольцо | 1 |
| 36 | YNM129A00-55770 | Поплавок | 1 |
| 37 | YNM129917-55821 | Датчик в сборе | 1 |
| 38 | YNM129917-55830 | Пробка | 1 |
| 39 | YNM129917-55840 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-5N и серийный номер машины. Это снижает риск заказа детали другого исполнения.
