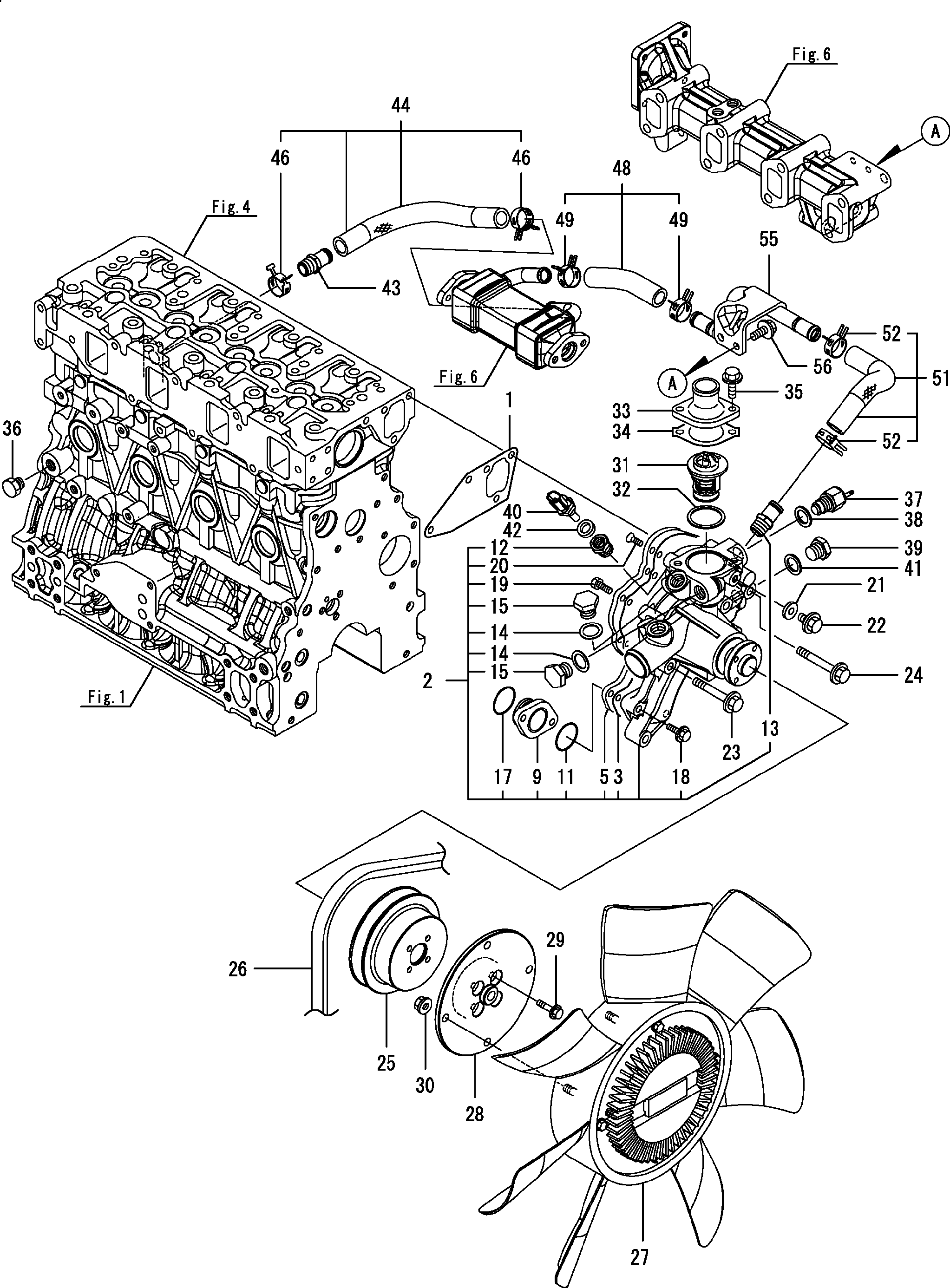

Охлаждение водяной система — HITACHI ZX50U-5N

Заводская схема «Охлаждение водяной система» для HITACHI ZX50U-5N. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
1	YNM129486-42050	Прокладка	1
2	YNM129C20-42100	Насос в сборе, CW	1
3	YNM129150-42059	Прокладка	1
5	YNM129263-42120	Пластина	1
9	YNM129150-42301	Фланец	1
11	YNM129054-42320	Уплотнительное кольцо	1
12	YNM129263-49350	Соединение	1
13	YNM129928-49420	Соединение	1
14	YNM23414-170000	Прокладка	2
15	YNM23897-030002	Пробка G3/8, HEX.	2
17	YNM24358-240310	Уплотнительное кольцо	1
18	YNM26106-060202	Болт	2
19	YNM26116-060162	Болт	3
20	YNM26577-060142	Винт M 6X 14	3
21	YNM23414-080000	Прокладка	1
22	YNM26106-080122	Болт	1
23	YNM26106-080552	Болт	3
24	YNM26106-080602	Болт	1
25	YNM129C20-42050	В-пуллей	1
26	YNM129C20-42290	В-белт, B42.5CH	1
27	YNM129C20-44120	Вентилятор	1
28	YNM129C20-44150	Проставка, вентилятор	1
29	YNM26106-060252	Болт	4
30	YNM26306-080002	Гайка	4
31	YNM129155-49801	Термостат	1
32	YNM129150-49811	Прокладка	1
33	YNM129350-49530	Крышка	1
34	YNM129795-49551	Прокладка	1
35	YNM26106-080222	Болт	2
36	YNM171056-49120	Пробка	1
37	YNM121250-44901	Выключатель	1
38	YNM124465-44950	Прокладка	1
39	YNM121450-42450	Пробка	1
40	YNM129927-44900	Датчик	1
41	YNM124465-44950	Прокладка	1
42	YNM22190-120002	Шайба, уплотнение	1
43	YNM129928-49420	Соединение	1
44	YNM129A00-49610	Трубка в сборе, водяной IN	1
46	YNM129960-03990	Зажим	2
48	YNM129C00-49610	Трубка в сборе, водяной выпуск	1
49	YNM129960-03990	Зажим	2
51	YNM129C00-49620	Трубка в сборе, водяной выпуск	1
52	YNM129960-03990	Зажим	2
55	YNM129C00-49700	CW трубка выпуск(егр-к	1
56	YNM26106-080162	Болт	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-5N и серийный номер машины. Это снижает риск заказа детали другого исполнения.
