Электрооборудование (1-1)(ML кран) — HITACHI ZX50U-5A

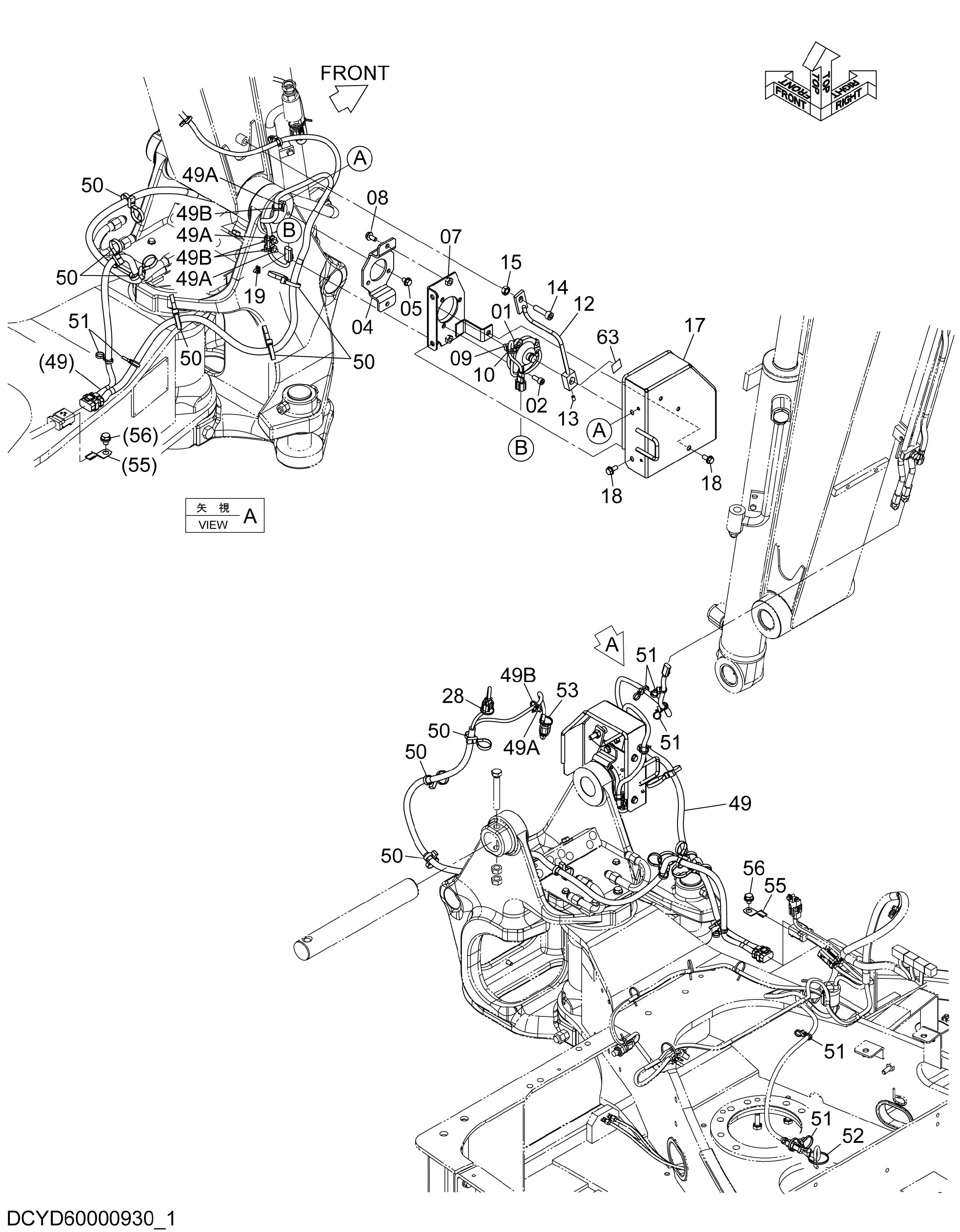

Заводская схема «Электрооборудование (1-1)(ML кран)» для HITACHI ZX50U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | YD00003334 | Датчик угла | 1 |
| 02 | J780820 | Болт с внутренним шестигранником | 3 |
| 04 | YD00002627 | Кронштейн | 1 |
| 05 | J260814 | Болт с шайбой | 3 |
| 05A | J900814 | Болт | 1 |
| 05B | A590108 | Плоская шайба | 1 |
| 07 | YD40001156 | Кронштейн | 1 |
| 08 | J260820 | Болт с шайбой | 2 |
| 08A | J900820 | Болт | 1 |
| 08B | A590108 | Плоская шайба | 1 |
| 09 | 4665161 | Базовый | 1 |
| 10 | 4326365 | Ленточный зажим | 1 |
| 12 | YD40000250 | Рычаг | 1 |
| 13 | M040612 | Установочный винт | 1 |
| 14 | J781040 | Болт с внутренним шестигранником | 1 |
| 15 | J950010 | Гайка | 1 |
| 17 | YD40001155 | Крышка | 1 |
| 18 | J260820 | Болт с шайбой | 3 |
| 18A | J900820 | Болт | 1 |
| 18B | A590108 | Плоская шайба | 1 |
| 19 | 4686197 | Зажим | 1 |
| 28 | 4326365 | Ленточный зажим | 1 |
| 49 | YD00002825 | Жгут проводов | 1 |
| 49A | 4665161 | Базовый | 4 |
| 49B | 4326365 | Ленточный зажим | 4 |
| 50 | 4721547 | Ленточный зажим | 9 |
| 51 | 4371049 | Ленточный зажим | 7 |
| 52 | 4055312 | Ленточный зажим | 1 |
| 53 | 4326365 | Ленточный зажим | 1 |
| 55 | 4619975 | Кронштейн | 1 |
| 56 | J271016 | Болт с шайбой | 1 |
| 56A | J901016 | Болт | 1 |
| 56B | J222010 | Шайба | 1 |
| 63 | 4645266 | Сиденье | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
