Электрооборудование (1-2)(ML кран) — HITACHI ZX50U-5A

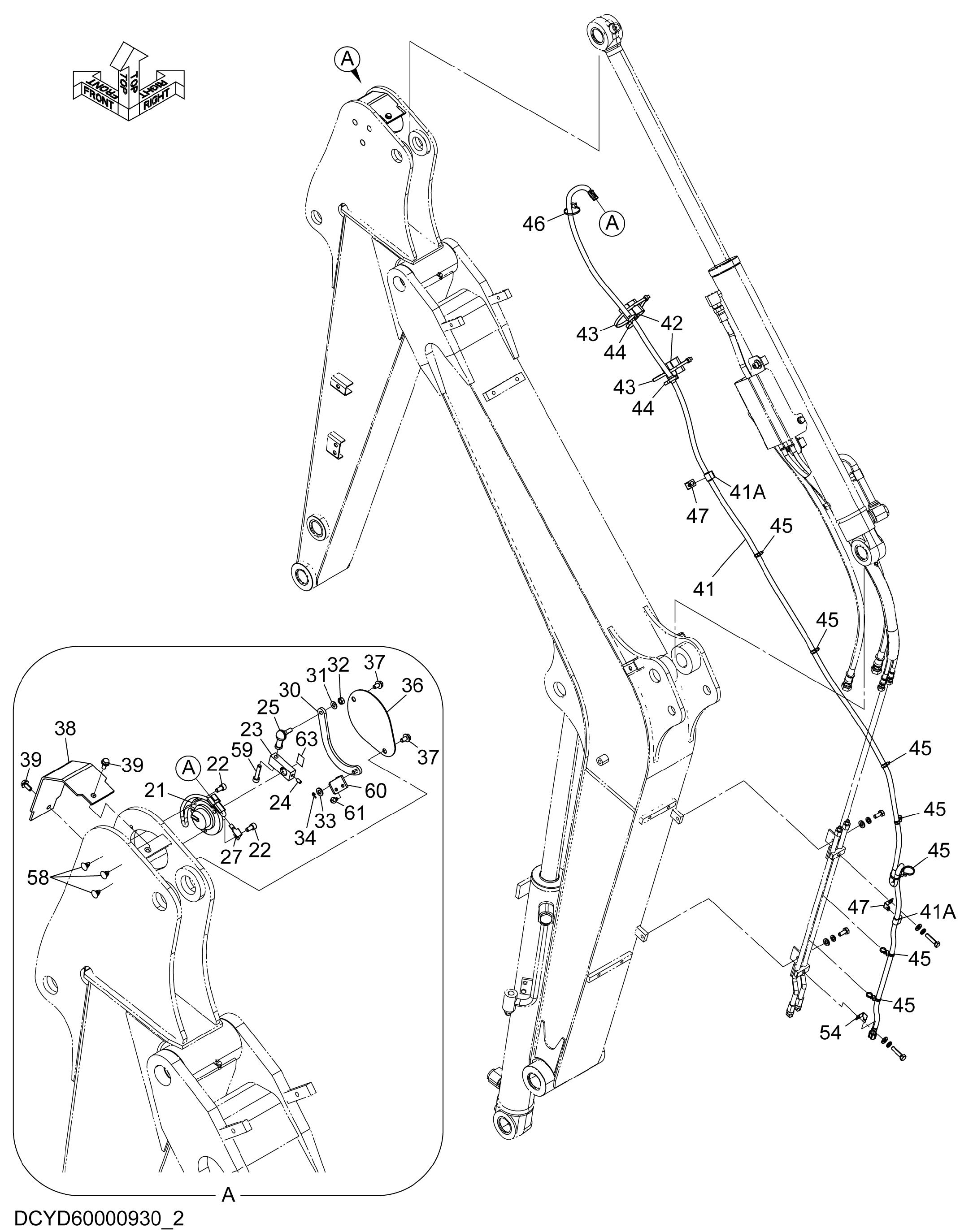

Заводская схема «Электрооборудование (1-2)(ML кран)» для HITACHI ZX50U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 21 | YD00003334 | Датчик угла | 1 |
| 22 | J780816 | Болт с внутренним шестигранником | 3 |
| 23 | YD00002260 | Рычаг | 1 |
| 24 | M040612 | Установочный винт | 1 |
| 25 | 4056018 | Шарнир | 1 |
| 27 | 4257159 | Кронштейн | 1 |
| 30 | YD40001691 | Тяга | 1 |
| 31 | A590108 | Плоская шайба | 1 |
| 32 | J950008 | Гайка | 1 |
| 33 | J222008 | Шайба | 1 |
| 34 | 4603981 | Шплинт | 1 |
| 36 | 4622026 | Крышка | 1 |
| 37 | J260816 | Болт с шайбой | 2 |
| 37A | J900816 | Болт | 1 |
| 37B | A590108 | Плоская шайба | 1 |
| 38 | YD00002843 | Крышка | 1 |
| 39 | J260820 | Болт с шайбой | 2 |
| 39A | J900820 | Болт | 1 |
| 39B | A590108 | Плоская шайба | 1 |
| 41 | YD00002824 | Жгут проводов | 1 |
| 41A | 4686458 | Хомут | 2 |
| 42 | 4447140 | Резиновая прокладка | 2 |
| 43 | 4323613 | Ленточный зажим | 2 |
| 44 | 4721547 | Ленточный зажим | 2 |
| 45 | 4371049 | Ленточный зажим | 7 |
| 46 | 4055312 | Ленточный зажим | 1 |
| 47 | 4687871 | Кронштейн | 2 |
| 54 | 4336875 | Кронштейн | 1 |
| 58 | 4288579 | Пробка | 3 |
| 59 | J780840 | Болт с внутренним шестигранником | 1 |
| 60 | YD00002787 | Кронштейн | 1 |
| 61 | J260614 | Болт с шайбой | 2 |
| 61A | J900614 | Болт | 1 |
| 61B | A590106 | Плоская шайба | 1 |
| 63 | 4645266 | Сиденье | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
