Клапан трубопроводы (ML кран) — HITACHI ZX50U-5A

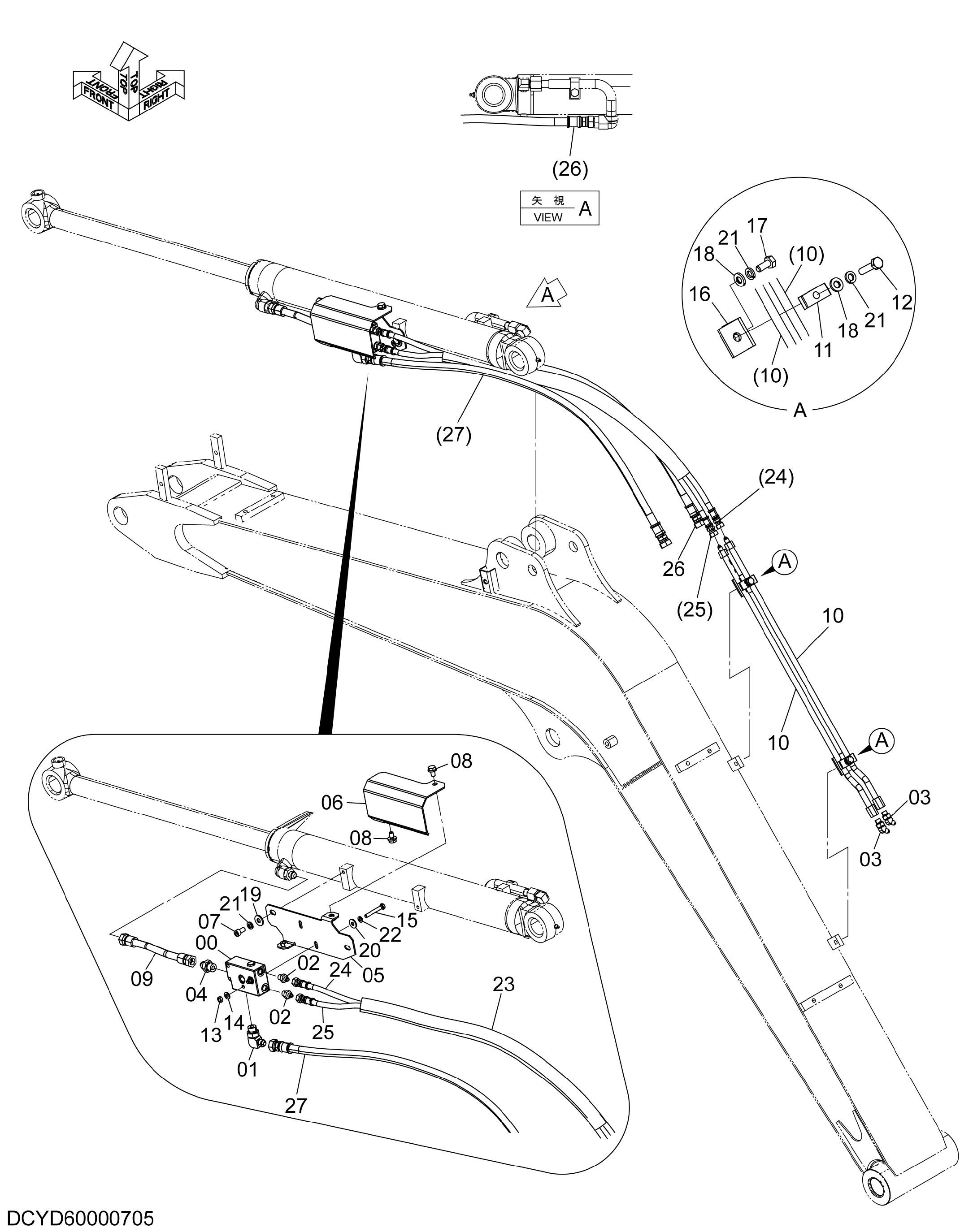

Заводская схема «Клапан трубопроводы (ML кран)» для HITACHI ZX50U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YD00000707 | Удерживающий клапан | 1 |
| 01 | A852344 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | A852122 | Адаптер | 2 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852222 | Угловой штуцер | 2 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852144 | Адаптер | 1 |
| 04A | 4506418 | Уплотнительное кольцо | 1 |
| 05 | YD40001016 | Кронштейн | 1 |
| 06 | YD00002786 | Крышка | 1 |
| 07 | J781020 | Болт с внутренним шестигранником | 2 |
| 08 | J271020 | Болт с шайбой | 2 |
| 08A | J901020 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | YD40001018 | Трубка | 1 |
| 10 | YD40001019 | Трубка | 2 |
| 11 | 4633950 | Хомут трубки | 2 |
| 12 | J901045 | Болт | 2 |
| 13 | J950008 | Гайка | 2 |
| 14 | J222008 | Шайба | 2 |
| 15 | J900860 | Болт | 2 |
| 16 | YD40001302 | Кронштейн | 2 |
| 17 | J901025 | Болт | 2 |
| 18 | J222010 | Шайба | 4 |
| 19 | 4198835 | Шайба | 2 |
| 20 | 4720477 | Плоская шайба | 2 |
| 21 | A590910 | Пружинная шайба | 6 |
| 22 | A590908 | Пружинная шайба | 2 |
| 23 | 4375007 | Защитный кожух | 1 |
| 24 | YD00004572 | Шланг | 1 |
| 25 | YD00004571 | Шланг | 1 |
| 26 | 4725642 | Шланг | 1 |
| 27 | YD00004573 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
