Гидроцилиндр стрелы — HITACHI ZX50U-5A

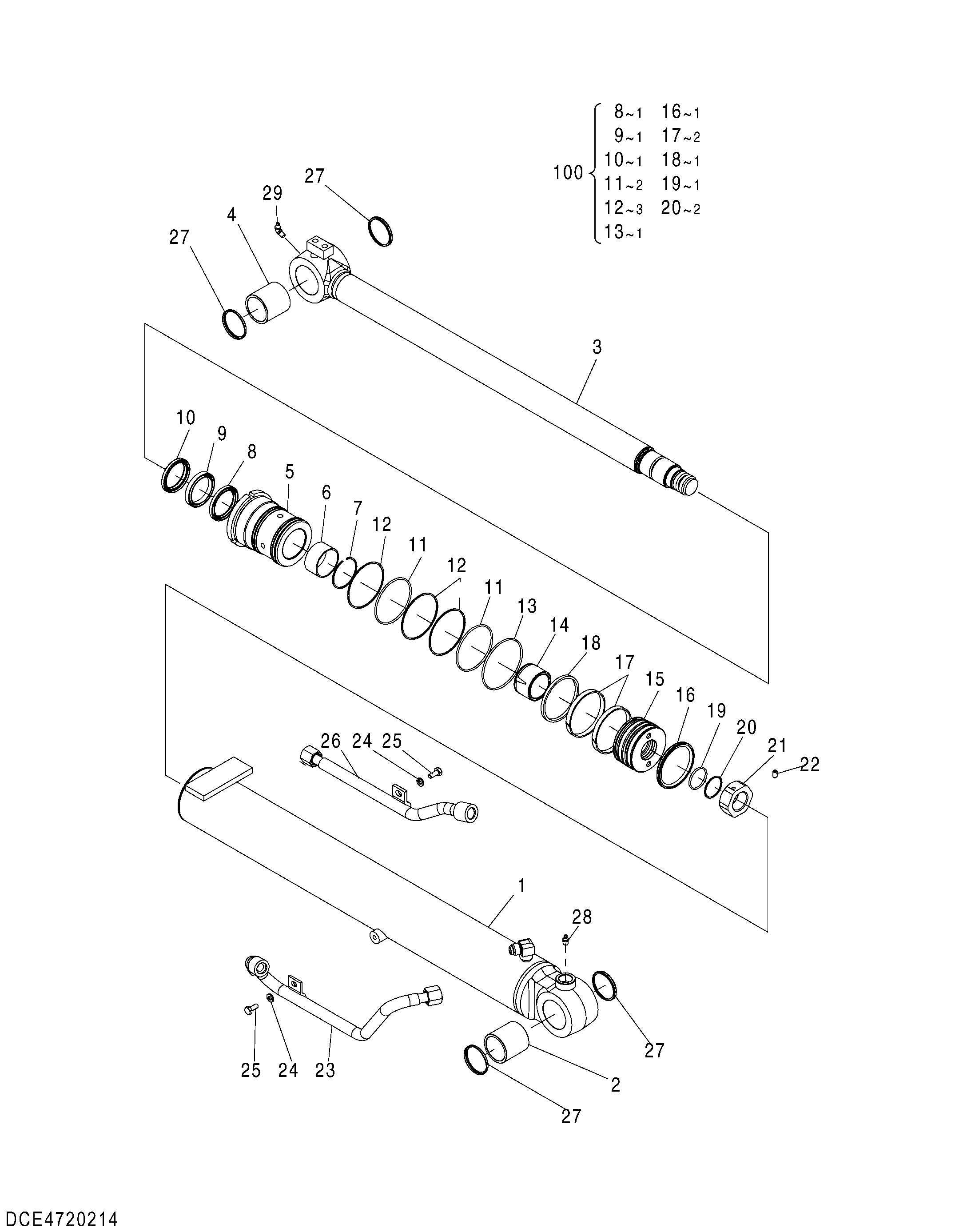

Заводская схема «Гидроцилиндр стрелы» для HITACHI ZX50U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4720214 | Гидроцилиндр стрелы | 1 | |
| 1 | XB00003989 | Труба гидроцилиндра | 1 |
| 2 | YD00004516 | Втулка | 1 |
| 3 | XB00003990 | Шток поршня | 1 |
| 4 | 4353819 | Втулка | 1 |
| 5 | XB00000341 | Головка гидроцилиндра | 1 |
| 6 | XB00001022 | Втулка | 1 |
| 7 | XB00000343 | Стопорное кольцо | 1 |
| 8 | XB00000344 | Уплотнение буффер | 1 |
| 9 | XB00000345 | Манжета U | 1 |
| 10 | XB00000346 | Стеклоочиститель пыль | 1 |
| 11 | A811090 | Уплотнительное кольцо | 2 |
| 12 | XB00000347 | Опорное кольцо | 3 |
| 13 | A811095 | Уплотнительное кольцо | 1 |
| 14 | XB00000348 | Кольцо амортизатор | 1 |
| 15 | XB00000349 | Поршень | 1 |
| 16 | XB00000350 | Уплотнение поршень | 1 |
| 17 | XB00000351 | Износостойкое кольцо | 2 |
| 18 | XB00000352 | Кольцо пыль | 1 |
| 19 | A811040 | Уплотнительное кольцо | 1 |
| 20 | XB00000353 | Опорное кольцо | 2 |
| 21 | XB00000354 | Гайка поршень | 1 |
| 22 | 1226721 | Установочный винт | 1 |
| 23 | XB00004006 | Трубка | 1 |
| 24 | YD00000923 | Шайба | 2 |
| 25 | J900820 | Болт | 2 |
| 26 | XB00004007 | Трубка | 1 |
| 27 | XB00000359 | Пылезащитное уплотнение | 4 |
| 28 | J75481 | Пресс-маслёнка | 1 |
| 29 | J75581 | Пресс-маслёнка | 1 |
| 100 | YD00000071 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
