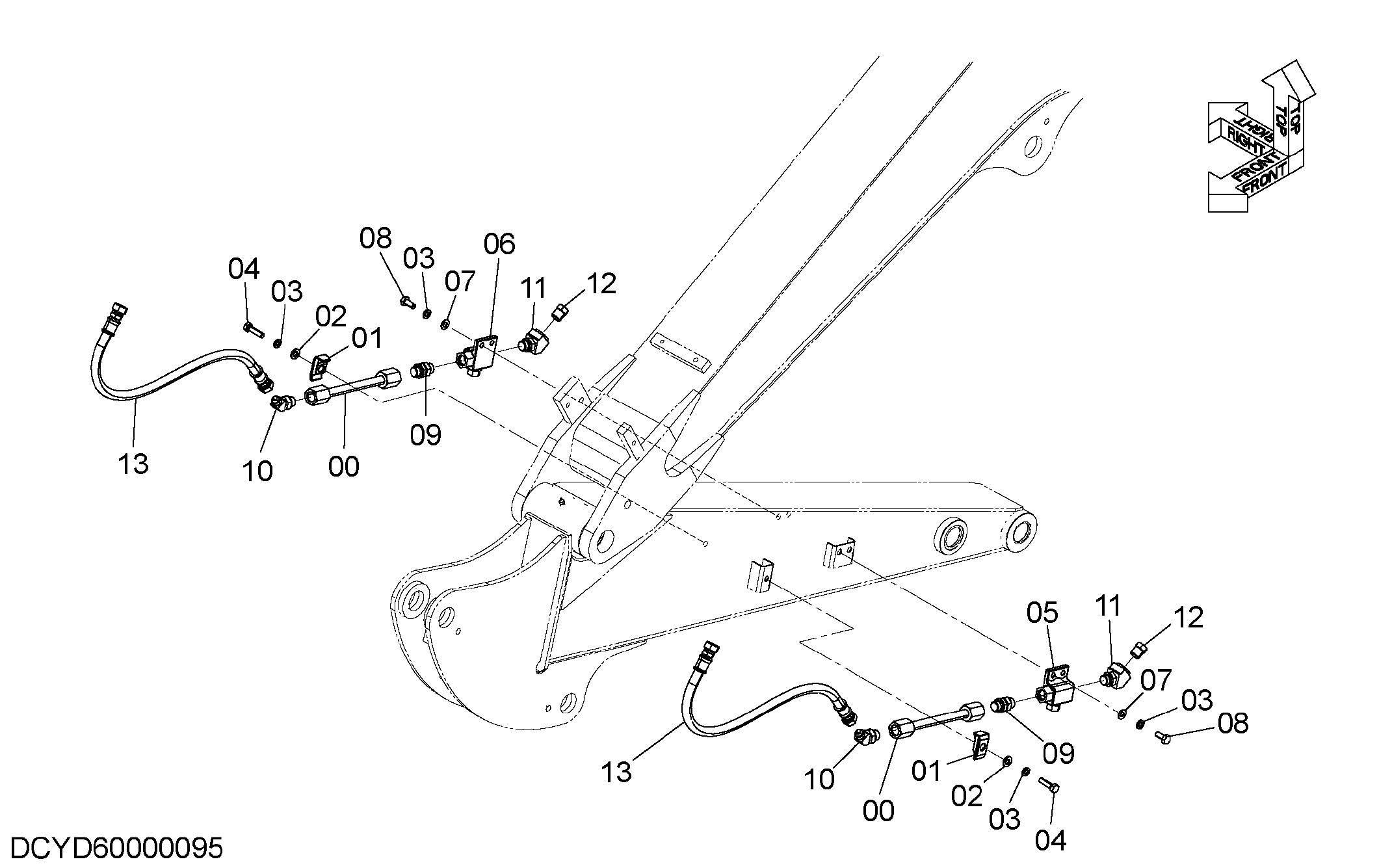

Дополнительный трубопроводы (рукоять 1.38m) — HITACHI ZX50U-5A
Заводская схема «Дополнительный трубопроводы (рукоять 1.38m)» для HITACHI ZX50U-5A. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9763403 | Трубка | 2 |
| 01 | 4190124 | Хомут трубки | 2 |
| 02 | J222010 | Шайба | 2 |
| 03 | A590910 | Пружинная шайба | 6 |
| 04 | J901045 | Болт | 2 |
| 05 | 4712374 | Запорный клапан | 1 |
| 06 | 4707043 | Запорный клапан | 1 |
| 07 | A590110 | Плоская шайба | 4 |
| 08 | J901030 | Болт | 4 |
| 09 | 4276850 | Адаптер | 2 |
| 09A | 4506418 | Уплотнительное кольцо | 2 |
| 10 | A852244 | Угловой штуцер | 2 |
| 10A | 4506418 | Уплотнительное кольцо | 1 |
| 11 | 4293263 | Угловой штуцер | 2 |
| 11A | 4506418 | Уплотнительное кольцо | 1 |
| 12 | 4294858 | Пробка | 2 |
| 13 | 4658086 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX50U-5A и серийный номер машины. Это снижает риск заказа детали другого исполнения.
